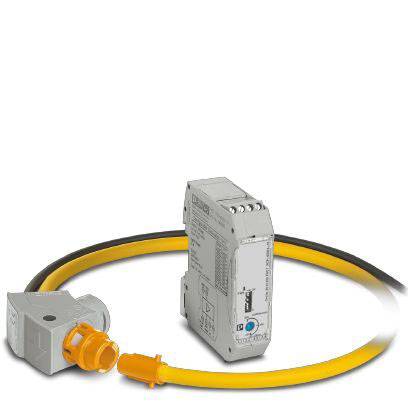

Immagine simile
Phoenix Contact PACT RCP-4000A-1A-D190-10M 2910327 Modulo trasformatore Corrente primaria 4000 A Corrente secondaria 1 A
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
397,54 €
3
2% = 29,10 €
387,84 €
5
3% = 67,80 €
383,98 €
10
4% = 161,40 €
381,40 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (397,54 € / Pezzo)
397,54 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Highlights & Dettagli
Trasformatore
- Corrente secondaria 1 A
- Ø ingresso cavo 190 mm
Dati tecnici
- Tipo di collegamento: collegamento a vite
- Temperatura ambiente (in funzione): Da -30 °C a +80 °C (bobina di misurazione), da -20 °C a +70 °C (trasmettitore)
- Tipo di protezione bobina di misurazione: IP67
- Tipo di protezione del trasmettitore: IP20
- Materiale della custodia PC
- Materiale bobina: Elastollan
- Sezione conduttore: 0,2 mm² - 2,5 mm²
- Sezione conduttore AWG: 24 - 14
- Lunghezza di spellatura: 7 mm
- Filettatura vite: M3
- Tensione di isolamento nominale: 1000 V/CA (rms CAT III), 600 V CA (rms CAT IV)
- Tensione nominale di alimentazione: 24 V/CC
- Assorbimento di corrente massimo: 190 mA
- Potenza assorbita: 4 W
- Intervallo di misura della frequenza: Da 40 Hz a 20000 Hz
- Segnale d'ingresso: 100 mV
- Impedenza d'ingresso: 27 kΩ (intervallo di misura più piccolo)
- Segnale di uscita: 100 mV
- Segnale di uscita corrente: 0 A CA - 1 A
- Carico: 0 Ω - 1,5 Ω
- Lunghezza della bobina di misurazione: 600 mm
- Diametro della bobina di misurazione: 8.3 mm
- Lunghezza del cavo di segnale: 10000 mm
- Denominazione collegamento: Lato trasmettitore
- Coppia di serraggio: 0,5 Nm - 0,6 Nm
- Tipo prodotto
Modulo trasformatore
- Corrente primaria
4000 A
- Corrente secondaria
1 A
1.5 VA
- Ø ingresso cavo
190 mm
- Tipo
PACT RCP-4000A-1A-D190-10M
- Dim.
(L x L x A) 70.4 x 22.5 x 85 mm
- Corrente secondaria
1 A
- Categoria di misura
CAT III 1000 V
- Larghezza
22.5 mm
- Altezza
85 mm
- Lunghezza
70.4 mm
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 2225792 Phoenix Contact PACT RCP-4000A-1A-D190-10M 2910327 Modulo trasformatore Corrente primaria 4000 A Corrente secondaria 1 A
Scheda tecnica 2225792 Phoenix Contact PACT RCP-4000A-1A-D190-10M 2910327 Modulo trasformatore Corrente primaria 4000 A Corrente secondaria 1 A
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2225792 Phoenix Contact PACT RCP-4000A-1A-D190-10M 2910327 Modulo trasformatore Corrente primaria 4000 A Corrente secondaria 1 A
Descrizione
Kit composto da un trasmettitore da 1 A e una bobina Rogowski con linea di segnale. Lunghezza bobina Rogowski: 600 mm, diametro: 190 mm. Lunghezza del cavo di segnale: 10 m.. La bobina Rogowski misura la corrente AC di guide di corrente e linee di corrente elevata.
