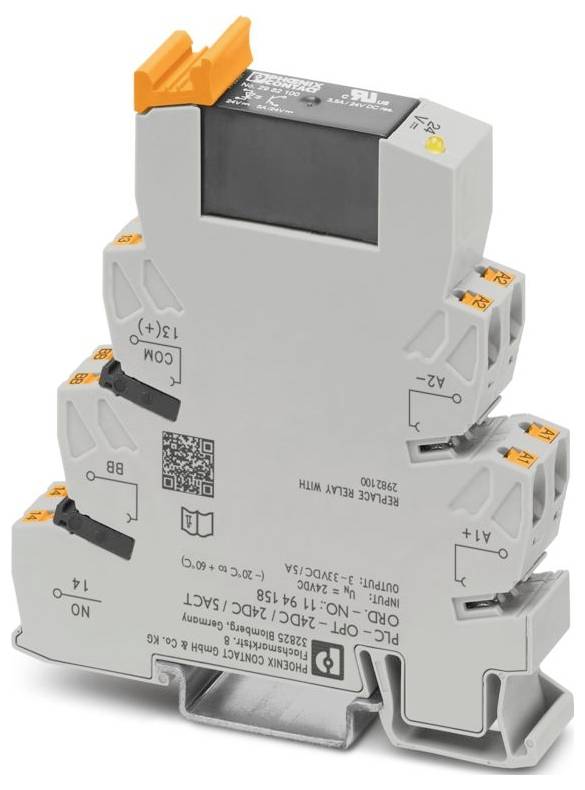

Phoenix Contact PLC-OPT- 24DC/ 24DC/ 5/ACT Relè a semiconduttore 1 NA Pezzo 10 pz.
EAN:
Codice produttore
Articolo n°:
Tipo di imballaggio
Pezzo
Tipo prodotto
Relè a semiconduttore
Tipo contatto
1 NA
Tensione di commutazione max
33 V/DC
Tipo
PLC-OPT- 24DC/ 24DC/ 5/ACT
Scheda tecnica (PDF)
Quantità (Set(s))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
343,44 €
3
2% = 8,37 €
335,07 €
5
3% = 11,71 €
331,73 €
10
4% = 13,94 €
329,50 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero (Confezione 10 pz.)
Totale (34,34 € / Pezzo)
343,44 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Dati tecnici
- Famiglia di prodotti: INTERFACCIA PLC
- Tipo di collegamento: Collegamento Push-in
- Sezione del conduttore flessibile: 0,14 mm²... 2,5 mm²;0,2 mm² ... 2,5 mm² (capocorda singolo);2x 0,5 mm² ... 1 mm² (tubetto terminale DOPPIO)
- Sezione del conduttore rigido: 0,14 mm² ... 2,5 mm²
- Sezione del conduttore AWG: 26 ... 14
- Larghezza: 14 mm
- Altezza: 80 mm
- Profondità: 94 mm
- Colore: Grigio (RAL 7042)
- Condizioni ambientali: Condizioni ambientali
- Temperatura ambiente (in funzione): Da -20 °C a ... 60 °C
- Temperatura ambiente (stoccaggio/trasporto): -25 °C... 70 °C
- Norme/disposizioni: IEC 60947-5-1
- Tipo di montaggio: Montaggio su guide portanti
- Categoria di sovratensione III
- Grado di inquinamento: 2
- Lunghezza di spellatura: 10 mm
- Posizione di montaggio: qualsiasi
- Identificazione: ISA-S71.04. G3 Harsh Group;EN 60068-2-60
- Dissipazione di potenza massima alla condizione nominale: 0,22 W.
- Modalità di funzionamento: 100 % ed
- CE: CE
- Certificato: TAE0000196
- Intervallo di tensione d'ingresso: 19,2 V DC ... 28,8 V CC
- Tempo d'inserzione tipico: 20 µs
- Riferimento di montaggio: Allineabile senza distanza
- Compatibilità elettromagnetica: Conformità alla direttiva EMC
- Direttiva bassa tensione: Conformità alla direttiva NS
- Cablaggio di protezione: Protezione da inversione di polarità | diodo di protezione da inversione di polarità;protezione da sovratensione
- Approvazione della cantieristica navale: Approvazione della cantieristica navale
- Test dei gas nocivi: Test dei gas nocivi
- Gamma di tensione di uscita: 3 V DC ... 33 V CC
- Applicazione: Funzione di uscita
- Corrente di attivazione massima 15 a (10 ms)
- Isolamento: Isolamento di base
- Livello di cura dei dati: Livello di cura dei dati
- Data ultima manutenzione dati: 15.09.2025
- Tensione di prova (ingresso/uscita): 2,5 kV (50 Hz, 1 min., ingresso/uscita)
- TENSIONE NOMINALE D'INGRESSO UN: 24 V DC
- Tensione nominale (relè a stato solido collegato): 24 V CC
- Intervallo di tensione d'ingresso relativo a un: 0,8 ... 1.2
- Corrente d'ingresso tipica con un: 9 ma
- Tempo di spegnimento tipico: 400 µs
- Indicatore di alimentazione: LED giallo
- Frequenza di trasmissione: 300 Hz
- Modello contatto: 1 dispositivo di chiusura
- Tipo di uscita digitale: Elettronica
- Corrente permanente limite: 5 a (vedere curva di riduzione della potenza)
- Caduta di tensione al max. Corrente permanente limite: ≤ 200 mV
- Circuito di uscita: A 2 conduttori, senza massa
- Classe di infiammabilità UL 94 (alloggiamento): V0 (alloggiamento)
- UKCA: UKCA
- Dati della cantieristica navale: Dati della cantieristica navale
- Temperatura: D
- Umidità: A.
- Vibrazioni: B/C.
- EMC: B
- Enclosure: Registrazione delle richieste di protezione alle regole shall be provided upon installation on board
- Tensione di isolamento nominale 100 V DC
- Tensione nominale di uscita 24 V c.c.
- Tensione ad impulso nominale: 1,5 kV
- Limitazione di sovratensione: > 33 V CC
- Caratteristiche di isolamento: Linee d'aria e di fuga tra i circuiti: Proprietà di isolamento: Linee d'aria e di fuga tra i circuiti
- Circuiti di aria e di dispersione tra i circuiti: Linee d'aria e linee di fuga tra i circuiti
- Tensione del segnale di soglia di commutazione "1": > 16,7 V.
- Tensione del segnale di soglia di commutazione "0": < 10,7 V.
- Tipo di imballaggio
Pezzo
- Tipo prodotto
Relè a semiconduttore
- Tipo
PLC-OPT- 24DC/ 24DC/ 5/ACT
- Collegamento
Collegamento a molla push-in
- Tensione di innesco (min.)
19.2 V/DC
- Tensione di innesco (max.)
28.8 V/DC
- Tempo di risposta
20 µs
- Tempo di caduta
400 µs
- Tipo contatto
1 NA
- Tensione di commutazione max
33 V/DC
- Caratteristiche
innestabile
- Temperatura max.
60 °C
- Min. temperatura
-20 °C
- Profondità
94 mm
- Larghezza
14 mm
- Altezza
80 mm
- Dim.
(L x A x P) 14 x 80 x 94 mm
- Contenuto
10 pz.
- Tensione d'ingresso
19.2-28.8 V
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3565882 Phoenix Contact PLC-OPT- 24DC/ 24DC/ 5/ACT Relè a semiconduttore 1 NA Pezzo 10 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3565882 Phoenix Contact PLC-OPT- 24DC/ 24DC/ 5/ACT Relè a semiconduttore 1 NA Pezzo 10 pz.
Descrizione
PLC-INTERFACE per funzioni di output, composta da morsetto base PLC-BSC.../ACT con collegamento Push-in e relè a stato solido in miniatura a innesto, per il montaggio su guida portante NS 35/7,5, 1 contatto NA, ingresso: 24 V DC, uscita: 3 ... 33 V CC/5 A.
