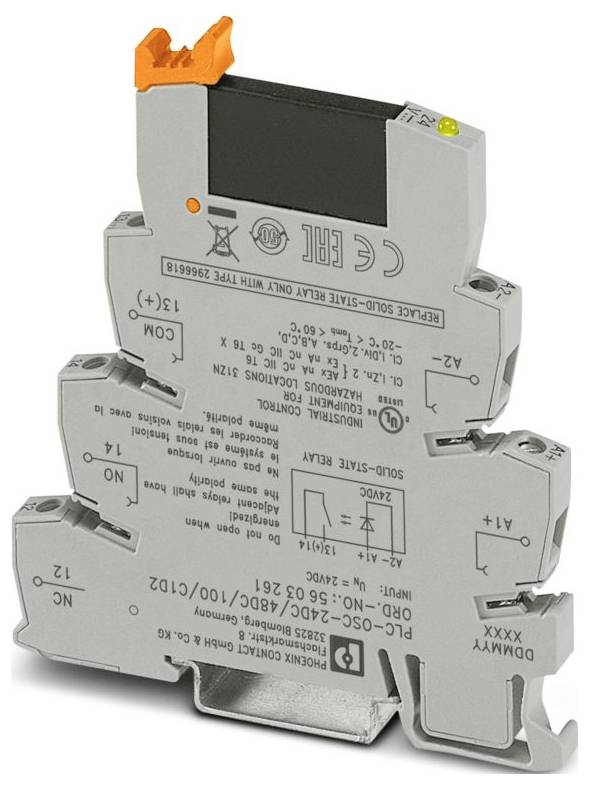

Phoenix Contact PLC-OSC- 24DC/ 48DC/100/C1D2 Optoisolatori 1 NA 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Optoisolatori
Tipo contatto
1 NA
Tensione di commutazione max
48 V/DC
Tipo
PLC-OSC- 24DC/ 48DC/100/C1D2
Collegamento
A vite
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
27,86 €
3
4% = 1,21 €
26,65 €
5
6% = 1,70 €
26,16 €
10
7% = 2,02 €
25,84 €
25
9% = 2,38 €
25,48 €
50
10% = 2,79 €
25,07 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (27,86 € / Pezzo)
27,86 €
IVA escl.
Diritto di reso di 14 giorni incluso
Dati tecnici
- Famiglia di prodotti: INTERFACCIA PLC
- Tipo di collegamento: collegamento a vite
- Filettatura della vite: M3
- Coppia di serraggio: 0,6 Nm ... 0,8 Nm
- Sezione del conduttore flessibile: 0,14 mm²... 2,5 mm²;0,2 mm² ... 2,5 mm² (capocorda singolo);2x 0,5 mm² ... 1,5 mm² (tubetto terminale DOPPIO)
- Sezione del conduttore rigido: 0,14 mm² ... 2,5 mm²
- Sezione del conduttore AWG: 26 ... 14
- Larghezza: 6,2 mm
- Altezza: 80 mm
- Profondità: 94 mm
- Colore: Grigio (RAL 7042)
- Condizioni ambientali: Condizioni ambientali
- Temperatura ambiente (in funzione): Da -20 °C a ... 60 °C
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
- Norme/disposizioni: IEC 60947-5-1
- Tipo di montaggio: Montaggio su guide portanti
- Categoria di sovratensione III
- Grado di inquinamento: 2
- Lunghezza di spellatura: 8 mm
- Posizione di montaggio: qualsiasi
- Identificazione: ISA-S71.04. G3 Harsh Group;EN 60068-2-60
- UL, Stati Uniti/Canada: UL, Stati Uniti/Canada
- Dissipazione di potenza massima alla condizione nominale: 0,2 W.
- Modalità di funzionamento: 100 % ed
- CE: CE
- Intervallo di tensione d'ingresso: 19,2 V DC ... 28,8 V CC
- Tempo d'inserzione tipico: 20 µs (con un)
- Riferimento di montaggio: Allineabile senza distanza
- Cablaggio di protezione: Protezione da inversione di polarità | diodo di protezione da inversione di polarità;protezione da sovratensione
- Test dei gas nocivi: Test dei gas nocivi
- Gamma di tensione di uscita: 3 V DC ... 48 V DC
- Applicazione: Classe i, Divisione 2;aree a rischio di esplosione
- Limitazione d'uso: Limitazione d'uso
- Nota EMC: EMC: Prodotto di classe a, vedere la dichiarazione del produttore nell'area download
- Proprietà d'isolamento: Norme / disposizioni: Proprietà d'isolamento: Norme / disposizioni
- Isolamento: Isolamento di base
- Livello di cura dei dati: Livello di cura dei dati
- Data ultima manutenzione dati: 20.01.2026
- Tensione di prova (ingresso/uscita): 2,5 kV (50 Hz, 1 min., ingresso/uscita)
- TENSIONE NOMINALE D'INGRESSO UN: 24 V DC
- Tensione nominale (relè a stato solido collegato): 24 V CC
- Intervallo di tensione d'ingresso relativo a un: 0,8 ... 1.2
- Segnale di soglia di commutazione "0" riferito a un: ≤ 0,4
- Segnale di soglia di commutazione "1" riferito ad un: ≥ 0,8
- Corrente d'ingresso tipica con un: 8,5 ma
- Tempo di spegnimento tipico: 300 µs (con un)
- Indicatore di alimentazione: LED giallo
- Frequenza di trasmissione: 300 Hz
- Modello contatto: 1 dispositivo di chiusura
- Tipo di uscita digitale: Elettronica
- Corrente permanente limite: 100 ma
- Caduta di tensione al max. Corrente permanente limite: ≤ 1 V.
- Circuito di uscita: A 2 conduttori, senza massa
- Classe di infiammabilità UL 94 (alloggiamento): V0 (alloggiamento)
- UL, STATI UNITI: UL, STATI UNITI
- UL, Canada: UL, Canada
- Norme / disposizioni: Norme / disposizioni
- Tipo prodotto
Optoisolatori
- Tipo
PLC-OSC- 24DC/ 48DC/100/C1D2
- Collegamento
A vite
- Tensione di innesco (min.)
19.2 V/DC
- Tensione di innesco (max.)
28.8 V/DC
- Tempo di risposta
20 µs
- Tempo di caduta
300 µs
- Tipo contatto
1 NA
- Tensione di commutazione max
48 V/DC
- Caratteristiche
con diodo di protezione contro l'inversione di polarità
- Temperatura max.
60 °C
- Min. temperatura
-20 °C
- Profondità
94 mm
- Larghezza
6.2 mm
- Altezza
80 mm
- Dim.
(L x A x P) 6.2 x 80 x 94 mm
- Contenuto
1 pz.
- Tensione d'ingresso
19.2-28.8 V
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3582598 Phoenix Contact PLC-OSC- 24DC/ 48DC/100/C1D2 Optoisolatori 1 NA 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3582598 Phoenix Contact PLC-OSC- 24DC/ 48DC/100/C1D2 Optoisolatori 1 NA 1 pz.
Descrizione
PLC-INTERFACE, composta da morsetto di base montabile su guida portante con collegamento a vite e relè a stato solido in miniatura a innesto, ingresso: 24V DC, uscita: 3-48 V DC/100 ma, UL/cul: Approvato per l'impiego in ex zone classe i, div. 2
