Phoenix Contact PLC-RPT- 12DC/ 1IC/ACT Modulo relè Tensione nom.: 12 V/DC Corrente di commut. max.: 6 A 1 NA 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Modulo relè
Tipo contatto
1 NA
Tensione nom.
12 V/DC
Tensione di commutazione max
250 V DC/AC
Corrente di commut. max.
6 A
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
22,94 €
3
4% = 1,00 €
21,94 €
5
6% = 1,39 €
21,55 €
10
7% = 1,66 €
21,28 €
25
9% = 1,96 €
20,98 €
50
10% = 2,29 €
20,65 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (22,94 € / Pezzo)
22,94 €
IVA escl.
Diritto di reso di 14 giorni incluso
Dati tecnici
- Dissipazione di potenza alla condizione nominale: 0,4 W.
- Tensione di commutazione massima: 250 V CA/CC (per tensioni superiori a 250 V (L1, L2, L3) tra gli stessi morsetti dei moduli adiacenti, la piastra di separazione PLC-ATP deve essere posta. Un collegamento equipotenziale avviene quindi con FBST 8-PLC... o...FBST 500...)
- Tensione di commutazione minima: 12 V (a 100 mA)
- Corrente di commutazione minima: 100 mA (a 12 V CC)
- Corrente di accensione massima: 80 A (per 20 ms)
- Potenza di spegnimento (carico ohmico) massima:
- 144 W (A 24 V CC)
- 58 W (A 48 V CC)
- 48 W (A 60 V CC)
- 50 W (A 110 V CC)
- 80 W (A 220 V CC)
- 85 W (A 250 V CC)

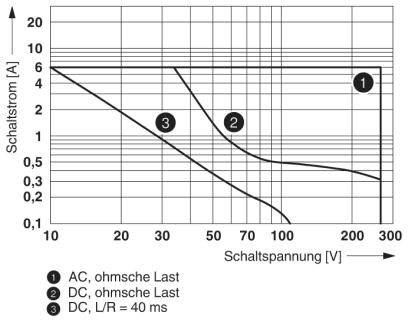

- Capacità di commutazione:
- 2 A (A 24 V, DC13)
- 0,2 A (A 110 V, DC13)
- 0,2 A (A 250 V, DC13)
- 6 A (A 24 V, AC15)
- 6 A (A 120 V, AC15)
- 6 A (A 250 V, AC15)
- Posizione di montaggio: qualsiasi
- Riferimento di montaggio: Allineabile senza distanza
- Lunghezza di spellatura: 8 mm
- Sezione conduttore rigida: 0,14 mm²... 2,5 mm²
- Sezione del conduttore flessibile: 0,14 mm²... 2,5 mm²
- Sezione conduttore AWG: 26... 14
- Tensione di isolamento nominale: 250 V CA
- Tensione a impulso nominale: 6 kV
- Isolamento: Separazione sicura, isolamento rinforzato
- Categoria di sovratensione III
- Tipo prodotto
Modulo relè
- Tipo
PLC-RPT- 12DC/ 1IC/ACT
- Collegamento
morsetto Push-In
- Tempo di risposta
8 ms
- Tempo di caduta
10 ms
- Tipo contatto
1 NA
- Materiale di contatto
AgSnO2
- Tensione nom.
12 V/DC
- Tensione di commutazione max
250 V DC/AC
- Corrente di commut. max.
6 A
- Durata meccanica
3X 10 7 cicli di commutazione
- Caratteristiche
con LED
Tipo di protezione a relè RT II
- Temperatura max.
+60 °C
- Min. temperatura
-40 °C
- Lunghezza
94 mm
- Larghezza
14 mm
- Altezza
80 mm
- Dim.
(L x L x A) 94 x 14 x 80 mm
- Contenuto
1 pz.
- UKCA
Non rilevante
Documenti & Download
Scheda tecnica
Scheda tecnica 2209100 Phoenix Contact PLC-RPT- 12DC/ 1IC/ACT Modulo relè Tensione nom.: 12 V/DC Corrente di commut. max.: 6 A 1 NA 1 pz.
Scheda tecnica 2209100 Phoenix Contact PLC-RPT- 12DC/ 1IC/ACT Modulo relè Tensione nom.: 12 V/DC Corrente di commut. max.: 6 A 1 NA 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2209100 Phoenix Contact PLC-RPT- 12DC/ 1IC/ACT Modulo relè Tensione nom.: 12 V/DC Corrente di commut. max.: 6 A 1 NA 1 pz.

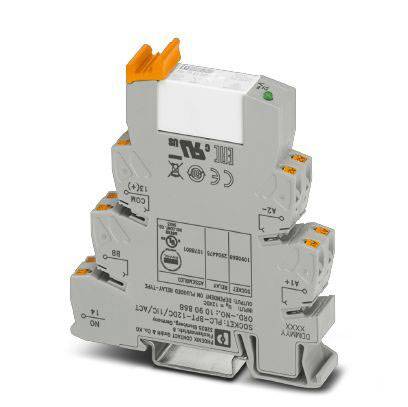

Descrizione
PLC-INTERFACE per correnti di accensione elevate, composta da morsetto base PLC-BPT.../1 IC/ACT con collegamento push-in e relè miniaturizzato a innesto, per il montaggio su guida portante NS 35/7,5, max. Corrente di inserzione fino a 130 A, 1 contatto NA, tensione di ingresso 12 V DC
