Acquista Phoenix Contact PLC-RPT-230UC/21-21AU/RWF Modulo relè Tensione nom.: 230 V/AC Corrente di commut. max.: 50 mA 2 scambi 1 da Conrad

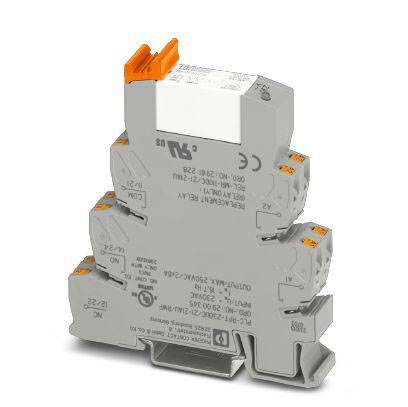

Modulo relè di accoppiamento grigio-arancione per la separazione di segnali di controllo in circuiti elettrici, con più morsetti di connessione.

Immagine simile

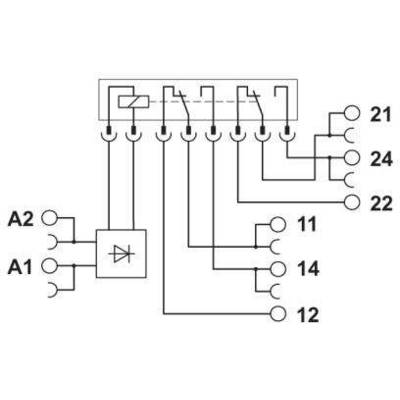

Schema elettrico di un relè con punti di connessione, che mostra i collegamenti tra i morsetti A1, A2 e i morsetti 11, 12, 14, 21, 22, 24.

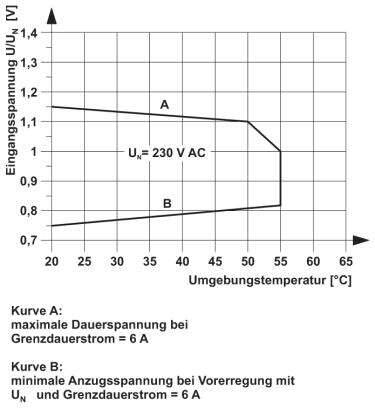

Diagramma mostra la tensione di ingresso in funzione della temperatura ambiente. Asse X: Temperatura (°C), Asse Y: Tensione (U/UN). Due curve: A (tensione massima di durata), B (tensione minima di azionamento).

1/3

Immagine simile

Tipo prodotto

Modulo relè

Tipo contatto

2 scambi

Tensione nom.

230 V/AC

Tensione di commutazione max

30 V/AC

Corrente di commut. max.

50 mA

Scheda tecnica (PDF)

Consegna entro Ven. 9 Ott.

11 Pezzo(i)

Mostra alternative

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (42,61 € / Pezzo)

42,61 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Dissipazione di potenza alla condizione nominale: 1,1 W
Tensione di commutazione massima: 30 V CA
Tensione di commutazione minima: 100 mV
Corrente di commutazione minima: 1 mA
Corrente di accensione massima: 50 mA
Potenza di spegnimento (carico ohmico) massima:
1,2 W (24 V CC)
85 W (A 48 V CC)
60 W (A 60 V CC)
44 W (A 110 V CC)
60 W (A 220 V CC)
1500 VA (A 250 V CA)
Capacità di commutazione:
2 A (24 V (DC13), SECONDO DIN VDE 0660/IEC 60947)
0,2 A (220 V CC / 230 V CA (DC13), SECONDO DIN VDE 0660/IEC 60947)
3 A (220 V CC / 230 V CA (AC15), SECONDO DIN EVDE 0660/IEC 60947)
2 A (A 24 V, AC15)
2 A (A 120 V, AC15)
2 A (A 250 V, AC15)
Posizione di montaggio: qualsiasi
Riferimento di montaggio: Allineabile senza distanza
Lunghezza di spellatura: 8 mm
Sezione conduttore rigida: 0,14 mm²... 2,5 mm²
Sezione del conduttore flessibile: 0,14 mm²... 2,5 mm²
Sezione conduttore AWG: 26... 14
Tensione di isolamento nominale: 250 V CA
Tensione a impulso nominale: 6 kV
Isolamento: Isolamento di base
Categoria di sovratensione III

Tipo prodotto: Modulo relè

Tipo: PLC-RPT-230UC/21-21AU/RWF

Collegamento: morsetto Push-In

Tempo di risposta: 20 ms

Tempo di caduta: 60 ms

Tipo contatto: 2 scambi

Materiale di contatto: AgNi+Au

Tensione nom.: 230 V/AC

Tensione di commutazione max: 30 V/AC

Corrente di commut. max.: 50 mA

Durata meccanica: 3X 10⁷ cicli di commutazione

Caratteristiche: con LED

: RT III

Temperatura max.: +55 °C

Min. temperatura: -25 °C

Lunghezza: 94 mm

Larghezza: 14 mm

Altezza: 80 mm

Dim.: (L x L x A) 94 x 14 x 80 mm

Contenuto: 1 pz.

UKCA: Non rilevante

Documenti & Download

Scheda tecnica

Scheda tecnica 2209950 Phoenix Contact PLC-RPT-230UC/21-21AU/RWF Modulo relè Tensione nom.: 230 V/AC Corrente di commut. max.: 50 mA 2 scambi 1

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2209950 Phoenix Contact PLC-RPT-230UC/21-21AU/RWF Modulo relè Tensione nom.: 230 V/AC Corrente di commut. max.: 50 mA 2 scambi 1

Descrizione

Resistenza alle vibrazioni e agli urti secondo EN 50155. Separazione sicura secondo DIN EN 50178 tra bobina e contatto.
