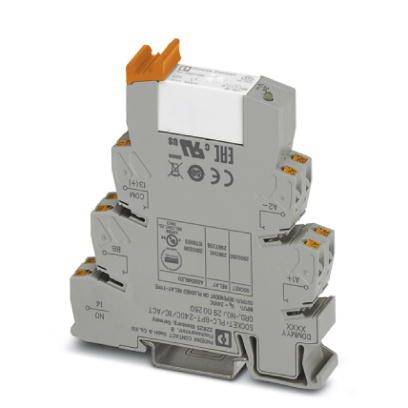

Phoenix Contact PLC-RPT- 24DC/ 1ICT/ACT Modulo relè Tensione nom.: 24 V/DC Corrente di commut. max.: 6 A 1 NA Pezzo 1 pz
EAN:
Codice produttore
Articolo n°:
Tipo di imballaggio
Pezzo
Tipo prodotto
Modulo relè
Tipo contatto
1 NA
Tensione nom.
24 V/DC
Tensione di commutazione max
250 V DC/AC
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
10
-
25,40 €
30
4% = 1,10 €
24,30 €
50
6% = 1,55 €
23,85 €
100
7% = 1,83 €
23,57 €
200
9% = 2,17 €
23,23 €
400
10% = 2,54 €
22,86 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Quantità minima ordinabile: 10
Multipli: 10
Totale (25,40 € / Pezzo)
254,00 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Dati tecnici
- Dissipazione di potenza alla condizione nominale: 0,43 W.
- Tensione di commutazione massima: 250 V CA/CC
- Tensione di commutazione minima: 12 V (a 100 mA)
- Corrente di commutazione minima: 100 mA (a 12 V CC)
- Corrente di accensione massima: 165 A (20 ms)
- Potenza di spegnimento (carico ohmico) massima:
- 144 W (a 24 V CC, osservare il derating dei contatti)
- 58 W (A 48 V CC)
- 48 W (A 60 V CC)
- 50 W (A 110 V CC)
- 80 W (A 220 V CC)
- 1500 VA (A 250 V CA)

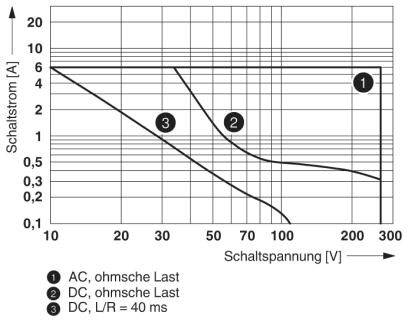

- Capacità di commutazione:
- 2 A (A 24 V, DC13)
- 0,2 A (A 110 V, DC13)
- 0,2 A (A 250 V, DC13)
- 6 A (A 24 V, AC15)
- 6 A (A 120 V, AC15)
- 6 A (A 250 V, AC15)
- Posizione di montaggio: qualsiasi
- Riferimento di montaggio: Allineabile senza distanza
- Lunghezza di spellatura: 8 mm
- Sezione conduttore rigida: 0,14 mm²... 2,5 mm²
- Sezione del conduttore flessibile: 0,14 mm²... 2,5 mm²
- Sezione conduttore AWG: 26... 14
- Tensione di isolamento nominale: 250 V CA
- Tensione a impulso nominale: 6 kV
- Isolamento: Separazione sicura, isolamento rinforzato
- Categoria di sovratensione III
- Tipo di imballaggio
Pezzo
- Tipo prodotto
Modulo relè
- Tipo
PLC-RPT- 24DC/ 1ICT/ACT
- Collegamento
morsetto Push-In
- Tempo di risposta
8 ms
- Tempo di caduta
10 ms
- Tipo contatto
1 NA
- Materiale di contatto
AgSnO2
- Tensione nom.
24 V/DC
- Tensione di commutazione max
250 V DC/AC
- Corrente di commut. max.
6 A
- Max. potenza di commutazione
1500 VA
- Durata meccanica
3X 10 7 cicli di commutazione
- Caratteristiche
con LED
Tipo di protezione a relè RT II
- Temperatura max.
+60 °C
- Min. temperatura
-40 °C
- Lunghezza
94 mm
- Larghezza
14 mm
- Altezza
80 mm
- Dim.
(L x L x A) 94 x 14 x 80 mm
- Contenuto
1 pz.
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 2209098 Phoenix Contact PLC-RPT- 24DC/ 1ICT/ACT Modulo relè Tensione nom.: 24 V/DC Corrente di commut. max.: 6 A 1 NA Pezzo 1 pz
Scheda tecnica 2209098 Phoenix Contact PLC-RPT- 24DC/ 1ICT/ACT Modulo relè Tensione nom.: 24 V/DC Corrente di commut. max.: 6 A 1 NA Pezzo 1 pz
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2209098 Phoenix Contact PLC-RPT- 24DC/ 1ICT/ACT Modulo relè Tensione nom.: 24 V/DC Corrente di commut. max.: 6 A 1 NA Pezzo 1 pz
Descrizione

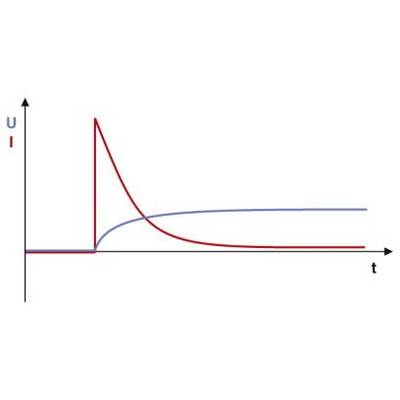

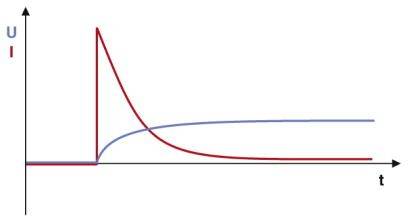

PLC-INTERFACE per correnti di accensione elevate, composto da morsetto base PLC-BPT.../ 1IC/ACT con collegamento Push-in e relè in miniatura a innesto, per il montaggio su guida portante NS 35/7,5, max. Corrente di inserzione fino a 800 A, 1 contatto NA, tensione d'ingresso 24 V DC
