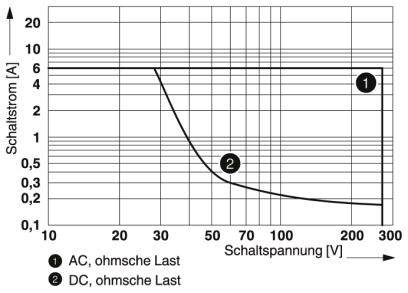

![Diagramma mostra la corrente di commutazione [A] rispetto alla tensione di commutazione [V] con curve per carico ohmico in AC e DC. Tendenza: la corrente diminuisce all'aumentare della tensione.](https://asset.conrad.com/media10/isa/160267/c1/-/it/002225764TI01/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/4
Phoenix Contact PLC-RPT-24DC/21/EX Modulo relè Tensione nom.: 24 V/DC Corrente di commut. max.: 6 A 1 scambio 10 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Modulo relè
Tipo contatto
1 scambio
Tensione nom.
24 V/DC
Tensione di commutazione max
250 V DC/AC
Corrente di commut. max.
6 A
Scheda tecnica (PDF)
Quantità (Set(s))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
139,34 €
3
2% = 3,41 €
135,93 €
5
3% = 4,76 €
134,58 €
10
4% = 5,66 €
133,68 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero (Confezione 10 pz.)
Totale (13,93 € / Pezzo)
139,34 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Dati tecnici
- Dissipazione di potenza alla condizione nominale: 0,22 W.
- Tensione di commutazione massima: 250 V CA/CC (per tensioni superiori a 250 V (L1, L2, L3) tra gli stessi morsetti dei moduli adiacenti, la piastra di separazione PLC-ATP deve essere posta. Un collegamento equipotenziale avviene quindi con FBST 8-PLC... o...FBST 500...)
- Tensione di commutazione minima: 5 V (a 100 mA)
- Corrente di commutazione minima: 10 mA (a 12 V)
- Corrente di accensione massima: 10 A (4 s)
- Potenza di spegnimento (carico ohmico) massima:
- 140 W (A 24 V CC)
- 20 W (A 48 V CC)
- 18 W (A 60 V CC)
- 23 W (A 110 V CC)
- 40 W (A 220 V CC)
- 1500 VA (A 250 V CA)
- Capacità di commutazione:
- 2 A (A 24 V, DC13)
- 0,2 A (A 110 V, DC13)
- 0,1 A (A 220 V, DC13)
- 3 A (A 24 V, AC15)
- 3 A (A 120 V, AC15)
- 3 A (A 230 V, AC15)
- Posizione di montaggio: qualsiasi
- Riferimento di montaggio: Allineabile senza distanza
- Lunghezza di spellatura: 8 mm
- Sezione conduttore rigida: 0,14 mm²... 2,5 mm²
- Sezione del conduttore flessibile: 0,14 mm²... 2,5 mm²
- Sezione conduttore AWG: 26... 14
- Categoria di sovratensione III
- Tipo prodotto
Modulo relè
- Tipo
PLC-RPT-24DC/21/EX
- Collegamento
morsetto Push-In
- Tempo di risposta
5 ms
- Tempo di caduta
8 ms
- Tipo contatto
1 scambio
- Materiale di contatto
AgSnO
- Tensione nom.
24 V/DC
- Tensione di commutazione max
250 V DC/AC
- Corrente di commut. max.
6 A
- Max. potenza di commutazione
1500 VA
- Durata meccanica
2x 10 7 cicli di commutazione
- Potenza bobina
0.22 W
- Caratteristiche
con LED
IP20
- Temperatura max.
+60 °C
- Min. temperatura
-20 °C
- Lunghezza
94 mm
- Larghezza
6.2 mm
- Altezza
80 mm
- Dim.
(L x L x A) 94 x 6.2 x 80 mm
- Contenuto
10 pz.
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 2225764 Phoenix Contact PLC-RPT-24DC/21/EX Modulo relè Tensione nom.: 24 V/DC Corrente di commut. max.: 6 A 1 scambio 10 pz.
Scheda tecnica 2225764 Phoenix Contact PLC-RPT-24DC/21/EX Modulo relè Tensione nom.: 24 V/DC Corrente di commut. max.: 6 A 1 scambio 10 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2225764 Phoenix Contact PLC-RPT-24DC/21/EX Modulo relè Tensione nom.: 24 V/DC Corrente di commut. max.: 6 A 1 scambio 10 pz.
Descrizione

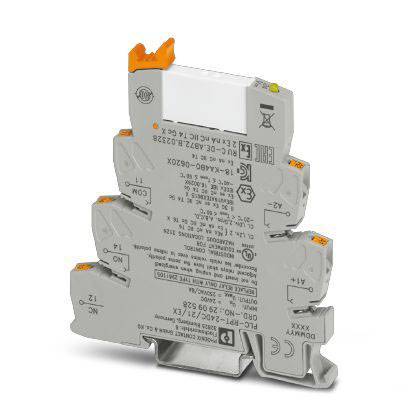

PLC-INTERFACE, composto da morsetto di base montabile su guide portatili in 6,2 mm con collegamento push-in e relè miniaturizzato a innesto con contatto di potenza da 6 A, 1 contatto di commutazione, tensione di ingresso 24 V FC Approvato in conformità con ATEX/IECEx (zona 2) ed Ex-Zone classe I, Div. 2.
