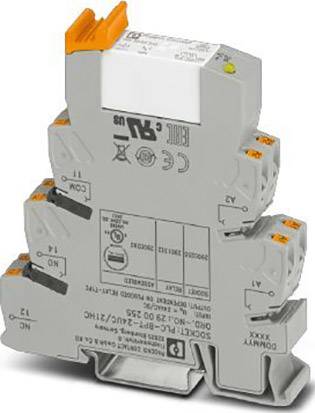

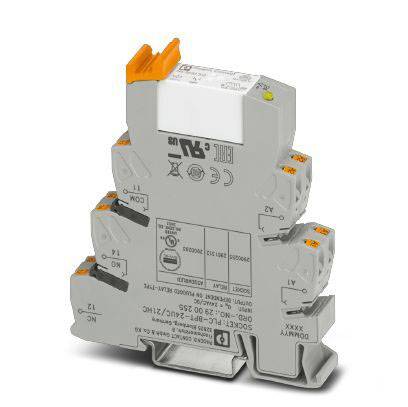

Phoenix Contact PLC-RPT- 24UC/21HC Modulo relè Tensione nom.: 24 V DC/AC Corrente di commut. max.: 10 A 1 scambio 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Modulo relè
Tipo contatto
1 scambio
Tensione nom.
24 V DC/AC
Tensione di commutazione max
250 V DC/AC
Corrente di commut. max.
10 A
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
21,30 €
3
4% = 0,92 €
20,38 €
5
6% = 1,29 €
20,01 €
10
7% = 1,54 €
19,76 €
25
9% = 1,82 €
19,48 €
50
10% = 2,13 €
19,17 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (21,30 € / Pezzo)
21,30 €
IVA escl.
Solo 5 Pezzo(i) disponibili
Dati tecnici
- Dissipazione di potenza alla condizione nominale: 0,42 W.
- Tensione di commutazione massima: 250 V CA/CC (per tensioni superiori a 250 V (L1, L2, L3) tra gli stessi morsetti dei moduli adiacenti, la piastra di separazione PLC-ATP deve essere posta. Un collegamento equipotenziale avviene quindi con FBST 8-PLC... o...FBST 500...)
- Tensione di commutazione minima: 12 V CC (a 10 mA)
- Corrente di commutazione minima: 10 mA (a 12 V)
- Corrente di accensione massima: 30 A (300 ms)
- Potenza di spegnimento (carico ohmico) massima:
- 240 W (A 24 V CC)
- 58 W (A 48 V CC)
- 48 W (A 60 V CC)
- 50 W (A 110 V CC)
- 80 W (A 220 V CC)
- 2500 VA (A 250 V CA)

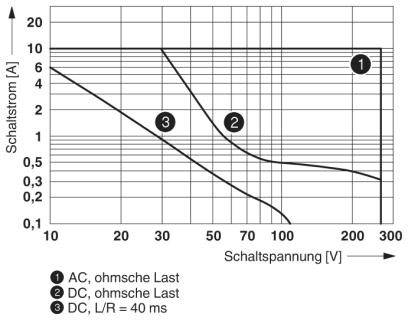

- Capacità di commutazione:
- 2 A (A 24 V, DC13)
- 0,2 A (A 110 V, DC13)
- 0,2 A (A 250 V, DC13)
- 6 A (A 24 V, AC15)
- 6 A (A 120 V, AC15)
- 6 A (A 250 V, AC15)
- Posizione di montaggio: qualsiasi
- Riferimento di montaggio: Allineabile senza distanza
- Lunghezza di spellatura: 8 mm
- Sezione conduttore rigida: 0,14 mm²... 2,5 mm²
- Sezione del conduttore flessibile: 0,14 mm²... 2,5 mm²
- Sezione conduttore AWG: 26... 14
- Tensione a impulso nominale: 6 kV
- Isolamento: Separazione sicura, isolamento rinforzato
- Categoria di sovratensione III
- Tipo prodotto
Modulo relè
- Tipo
PLC-RPT- 24UC/21HC
- Collegamento
morsetto Push-In
- Tempo di risposta
8 ms
- Tempo di caduta
10 ms
- Tipo contatto
1 scambio
- Materiale di contatto
AgNi
- Tensione nom.
24 V DC/AC
- Tensione di commutazione max
250 V DC/AC
- Corrente di commut. max.
10 A
- Durata meccanica
3X 10 7 cicli di commutazione
- Caratteristiche
con LED

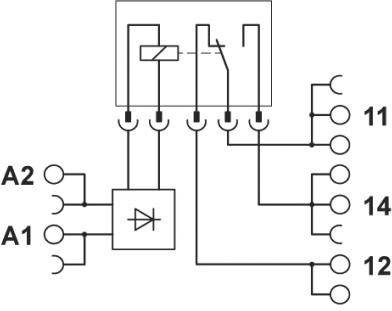

con raddrizzatore a ponte
Tipo di protezione a relè RT II
- Temperatura max.
+60 °C
- Min. temperatura
-40 °C
- Lunghezza
94 mm
- Larghezza
14 mm
- Altezza
80 mm
- Dim.
(L x L x A) 94 x 14 x 80 mm
- Contenuto
1 pz.
- Profondità
94 mm
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 2141020 Phoenix Contact PLC-RPT- 24UC/21HC Modulo relè Tensione nom.: 24 V DC/AC Corrente di commut. max.: 10 A 1 scambio 1 pz.
Scheda tecnica 2141020 Phoenix Contact PLC-RPT- 24UC/21HC Modulo relè Tensione nom.: 24 V DC/AC Corrente di commut. max.: 10 A 1 scambio 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2141020 Phoenix Contact PLC-RPT- 24UC/21HC Modulo relè Tensione nom.: 24 V DC/AC Corrente di commut. max.: 10 A 1 scambio 1 pz.
Descrizione
Collegamento efficiente al cablaggio del sistema tramite adattatore V8. Tutte le tensioni di ingresso più comuni da 12 V DC a 230 V AC. Lunga durata elettrica grazie al relè da 16 A.
