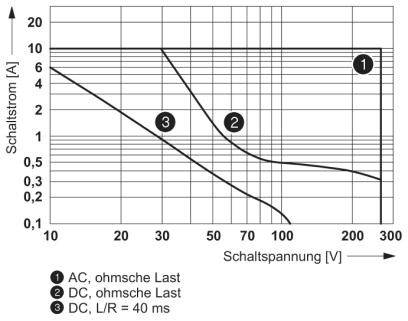

!['Diagramma mostra la corrente di commutazione [A] contro la tensione di commutazione [V]; curve per carico ohmico AC, carico ohmico DC e DC L/R=40 ms.'](https://asset.conrad.com/media10/isa/160267/c1/-/it/002209947TI01/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)

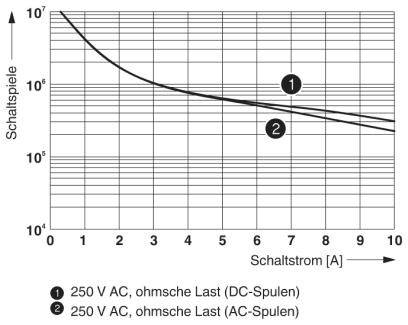

![Diagramma: Durata di vita degli interruttori. Assi: Cicli di commutazione (verticale), Corrente di commutazione [A] (orizzontale). Due curve per 250 V AC, carico ohmico. Curva 1: Bobine DC; Curva 2: Bobine AC.](https://asset.conrad.com/media10/isa/160267/c1/-/it/002209947TI02/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/4
Immagine simile

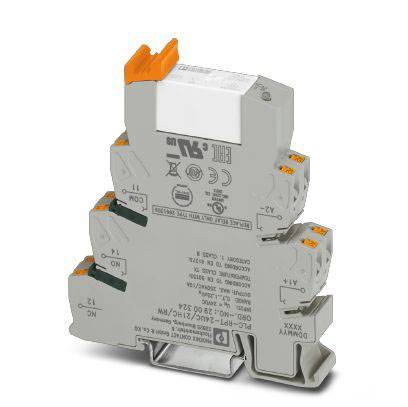

Phoenix Contact PLC-RPT- 24UC/21HC/RW Modulo relè Tensione nom.: 24 V/DC Corrente di commut. max.: 10 A 1 scambio Pezzo
EAN:
Codice produttore
Articolo n°:
Tipo di imballaggio
Pezzo
Tipo prodotto
Modulo relè
Tipo contatto
1 scambio
Tensione nom.
24 V/DC
Tensione di commutazione max
250 V DC/AC
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
62,29 €
3
3% = 1,72 €
60,57 €
5
4% = 2,42 €
59,87 €
10
5% = 2,88 €
59,41 €
25
5% = 3,40 €
58,89 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (62,29 € / Pezzo)
62,29 €
IVA escl.
Solo 1 Pezzo(i) disponibili
Dati tecnici
- Dissipazione di potenza alla condizione nominale: 0,48 W.
- Tensione di commutazione massima: 250 V CA/CC (per tensioni superiori a 250 V (L1, L2, L3) tra gli stessi morsetti dei moduli adiacenti, la piastra di separazione PLC-ATP deve essere posta).
- Tensione di commutazione minima: 12 V (a 10 mA)
- Corrente di commutazione minima: 10 mA (a 12 V)
- Corrente di accensione massima: 30 A (300 ms)
- Potenza di spegnimento (carico ohmico) massima:
- 240 W (A 24 V CC)
- 20 W (A 48 V CC)
- 18 W (A 60 V CC)
- 23 W (A 110 V CC)
- 40 W (A 220 V CC)
- 1500 VA (A 250 V CA)
- Capacità di commutazione:
- 2 A (24 V (DC13))
- 0,2 A (220 V (DC13))
- 6 A (230 V (CA 15))
- Posizione di montaggio: qualsiasi
- Riferimento di montaggio: Allineabile senza distanza
- Lunghezza di spellatura: 8 mm
- Sezione conduttore rigida: 0,14 mm²... 2,5 mm²
- Sezione del conduttore flessibile: 0,14 mm²... 2,5 mm²
- Sezione conduttore AWG: 26... 14
- Tensione di isolamento nominale: 250 V CA
- Tensione a impulso nominale: 6 kV
- Isolamento: Isolamento di base
- Categoria di sovratensione III
- Tipo di imballaggio
Pezzo
- Tipo prodotto
Modulo relè
- Tipo
PLC-RPT- 24UC/21HC/RW
- Collegamento
morsetto Push-In
- Tempo di risposta
5 ms
- Tempo di caduta
11 ms
- Tipo contatto
1 scambio
- Materiale di contatto
AgNi
- Tensione nom.
24 V/DC
- Tensione di commutazione max
250 V DC/AC
- Corrente di commut. max.
10 A
- Max. potenza di commutazione
1500 VA
- Durata meccanica
3X 10 7 cicli di commutazione
- Potenza bobina
0.48 W
- Caratteristiche
con LED
RT III
- Temperatura max.
+70 °C
- Min. temperatura
-40 °C
- Lunghezza
94 mm
- Larghezza
14 mm
- Altezza
80 mm
- Dim.
(L x L x A) 94 x 14 x 80 mm
- Contenuto
1 pz.
- UKCA
Non rilevante
Documenti & Download
Scheda tecnica
Scheda tecnica 2209947 Phoenix Contact PLC-RPT- 24UC/21HC/RW Modulo relè Tensione nom.: 24 V/DC Corrente di commut. max.: 10 A 1 scambio Pezzo
Scheda tecnica 2209947 Phoenix Contact PLC-RPT- 24UC/21HC/RW Modulo relè Tensione nom.: 24 V/DC Corrente di commut. max.: 10 A 1 scambio Pezzo
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2209947 Phoenix Contact PLC-RPT- 24UC/21HC/RW Modulo relè Tensione nom.: 24 V/DC Corrente di commut. max.: 10 A 1 scambio Pezzo
Descrizione
Certificato in conformità con EN 50155. Resistenza a vibrazioni e urti secondo EN 50155. Separazione sicura secondo DIN EN 50178 tra bobina e contatto.
