Immagine simile

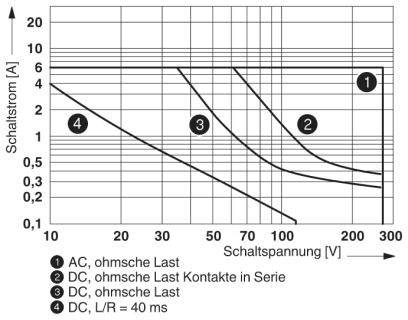

![Il diagramma mostra le linee del diagramma di commutazione per corrente [A] contro tensione [V]. Sono contrassegnate le linee per AC, DC in serie, DC e DC con L/R = 40 ms.](https://asset.conrad.com/media10/isa/160267/c1/-/it/002209948TI01/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/4
Immagine simile

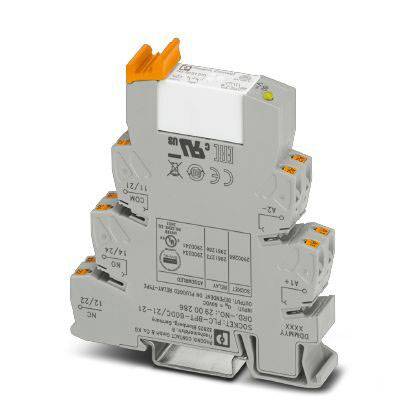

Phoenix Contact PLC-RPT- 60DC/21-21 Modulo relè Tensione nom.: 60 V/DC Corrente di commut. max.: 6 A 2 scambi 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Modulo relè
Tipo contatto
2 scambi
Tensione nom.
60 V/DC
Tensione di commutazione max
250 V DC/AC
Corrente di commut. max.
6 A
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
22,94 €
3
4% = 1,00 €
21,94 €
5
6% = 1,39 €
21,55 €
10
7% = 1,66 €
21,28 €
25
9% = 1,96 €
20,98 €
50
10% = 2,29 €
20,65 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (22,94 € / Pezzo)
22,94 €
IVA escl.
Solo 3 Pezzo(i) disponibili
Dati tecnici
- Dissipazione di potenza alla condizione nominale: 0,6 W
- Tensione di commutazione massima: 250 V CA/CC (per tensioni superiori a 250 V (L1, L2, L3) tra gli stessi morsetti dei moduli adiacenti, la piastra di separazione PLC-ATP deve essere posta. Un collegamento equipotenziale avviene quindi con FBST 8-PLC... o...FBST 500...)
- Tensione di commutazione minima: 5 V CA/CC (a 10 mA)
- Corrente di commutazione minima: 10 mA (a 5 V)
- Corrente di accensione massima: 15 A (300 ms)
- Potenza di spegnimento (carico ohmico) massima:
- 140 W (A 24 V CC)
- 85 W (A 48 V CC)
- 60 W (A 60 V CC)
- 44 W (A 110 V CC)
- 60 W (A 220 V CC)
- 1500 VA (A 250 V CA)
- Capacità di commutazione:
- 2 A (A 24 V, DC13)
- 3 A (A 24 V, AC15)
- 3 A (A 120 V, AC15)
- 0,2 A (A 250 V, DC13)
- 3 A (A 250 V, AC15)
- Posizione di montaggio: qualsiasi
- Riferimento di montaggio: Allineabile senza distanza
- Lunghezza di spellatura: 8 mm
- Sezione conduttore rigida: 0,14 mm²... 2,5 mm²
- Sezione del conduttore flessibile: 0,14 mm²... 2,5 mm²
- Sezione conduttore AWG: 26... 14
- Tensione a impulso nominale: 6 kV
- Isolamento: Separazione sicura ingresso/uscita
- Categoria di sovratensione III
- Tipo prodotto
Modulo relè
- Tipo
PLC-RPT- 60DC/21-21
- Collegamento
morsetto Push-In
- Tempo di risposta
8 ms
- Tempo di caduta
10 ms
- Tipo contatto
2 scambi
- Materiale di contatto
AgNi
- Tensione nom.
60 V/DC
- Tensione di commutazione max
250 V DC/AC
- Corrente di commut. max.
6 A
- Durata meccanica
3X 10 7 cicli di commutazione
- Caratteristiche
con LED
RT III
- Temperatura max.
+60 °C
- Min. temperatura
-40 °C
- Lunghezza
94 mm
- Larghezza
14 mm
- Altezza
80 mm
- Dim.
(L x L x A) 94 x 14 x 80 mm
- Contenuto
1 pz.
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 2209948 Phoenix Contact PLC-RPT- 60DC/21-21 Modulo relè Tensione nom.: 60 V/DC Corrente di commut. max.: 6 A 2 scambi 1 pz.
Scheda tecnica 2209948 Phoenix Contact PLC-RPT- 60DC/21-21 Modulo relè Tensione nom.: 60 V/DC Corrente di commut. max.: 6 A 2 scambi 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2209948 Phoenix Contact PLC-RPT- 60DC/21-21 Modulo relè Tensione nom.: 60 V/DC Corrente di commut. max.: 6 A 2 scambi 1 pz.
Descrizione
Separazione sicura secondo DIN EN 50178 tra bobina e contatto. Relè a tenuta RT-III.
