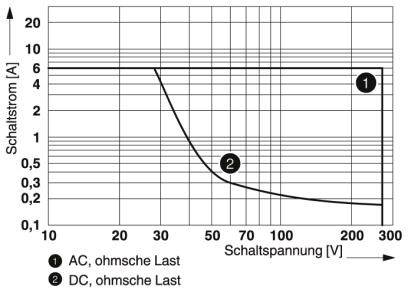

![Il diagramma mostra la relazione tra tensione di commutazione [V] e corrente di commutazione [A] per carichi ohmici in AC e DC. Gli assi sono scala lineari.](https://asset.conrad.com/media10/isa/160267/c1/-/it/002225767TI01/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/4
Immagine simile

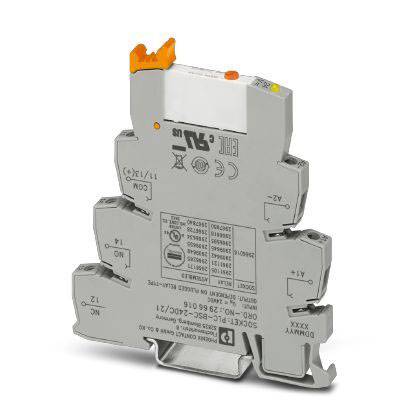

Phoenix Contact PLC-RSC- 24DC/21/MS Modulo relè Tensione nom.: 24 V/DC Corrente di commut. max.: 6 A 1 scambio 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Modulo relè
Tipo contatto
1 scambio
Tensione nom.
24 V/DC
Tensione di commutazione max
250 V DC/AC
Corrente di commut. max.
6 A
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
14,75 €
3
5% = 0,73 €
14,02 €
5
7% = 1,03 €
13,72 €
10
8% = 1,23 €
13,52 €
25
10% = 1,44 €
13,31 €
50
11% = 1,68 €
13,07 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (14,75 € / Pezzo)
14,75 €
IVA escl.
Diritto di reso di 14 giorni incluso
Dati tecnici
- Dissipazione di potenza alla condizione nominale: 0,22 W.
- Tensione di commutazione massima: 250 V CA/CC (per tensioni superiori a 250 V (L1, L2, L3) tra gli stessi morsetti dei moduli adiacenti, la piastra di separazione PLC-ATP deve essere posta. Un collegamento equipotenziale avviene quindi con FBST 8-PLC... o...FBST 500...)
- Tensione di commutazione minima: 5 V (a 100 mA)
- Corrente di commutazione minima: 10 mA (a 12 V)
- Corrente di accensione massima: 10 A (4 s)
- Potenza di spegnimento (carico ohmico) massima:
- 140 W (A 24 V CC)
- 20 W (A 48 V CC)
- 18 W (A 60 V CC)
- 23 W (A 110 V CC)
- 40 W (A 220 V CC)
- 1500 VA (A 250 V CA)
- Capacità di commutazione:
- 2 A (A 24 V, DC13)
- 0,2 A (A 110 V, DC13)
- 0,1 A (A 220 V, DC13)
- 3 A (A 24 V, AC15)
- 3 A (A 120 V, AC15)
- 3 A (A 230 V, AC15)
- Posizione di montaggio: qualsiasi
- Riferimento di montaggio: Allineabile senza distanza
- Lunghezza di spellatura: 8 mm
- Sezione conduttore rigida: 0,14 mm²... 2,5 mm²
- Sezione del conduttore flessibile: 0,14 mm²... 2,5 mm²
- Sezione conduttore AWG: 26... 14
- Categoria di sovratensione III
- Tipo prodotto
Modulo relè
- Tipo
PLC-RSC- 24DC/21/MS
- Collegamento
A vite
- Tempo di risposta
5 ms
- Tempo di caduta
8 ms
- Tipo contatto
1 scambio
- Materiale di contatto
AgSnO
- Tensione nom.
24 V/DC
- Tensione di commutazione max
250 V DC/AC
- Corrente di commut. max.
6 A
- Durata meccanica
1x 10 7 cicli di commutazione
- Caratteristiche
con LED
Tipo di protezione a relè RT II
- Temperatura max.
+60 °C
- Min. temperatura
-40 °C
- Lunghezza
94 mm
- Larghezza
6.2 mm
- Altezza
80 mm
- Dim.
(L x L x A) 94 x 6.2 x 80 mm
- Contenuto
1 pz.
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 2225767 Phoenix Contact PLC-RSC- 24DC/21/MS Modulo relè Tensione nom.: 24 V/DC Corrente di commut. max.: 6 A 1 scambio 1 pz.
Scheda tecnica 2225767 Phoenix Contact PLC-RSC- 24DC/21/MS Modulo relè Tensione nom.: 24 V/DC Corrente di commut. max.: 6 A 1 scambio 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2225767 Phoenix Contact PLC-RSC- 24DC/21/MS Modulo relè Tensione nom.: 24 V/DC Corrente di commut. max.: 6 A 1 scambio 1 pz.
Descrizione
Struttura affusolata
