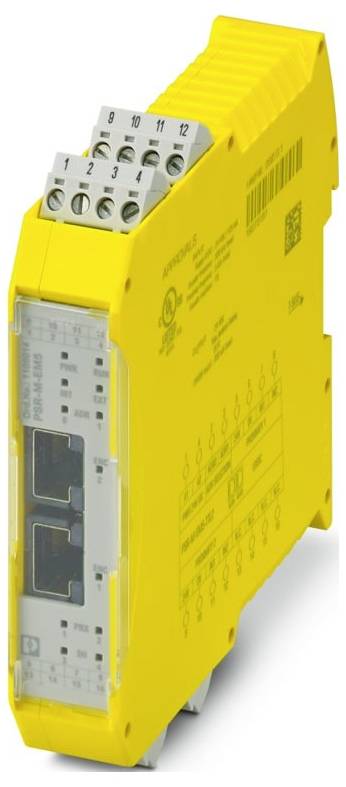

Phoenix Contact PSR-M-EM5-TTL2-SC 1105014 Modulo di espansione
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
479,51 €
3
2% = 11,70 €
467,81 €
5
3% = 16,35 €
463,16 €
10
4% = 19,47 €
460,04 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (479,51 € / Pezzo)
479,51 €
IVA escl.
Spedizione gratuita
Dati tecnici
- Tipo di collegamento: collegamento a vite
- Filettatura della vite: M3
- Coppia di serraggio: 0,5 Nm ... 0,6 Nm
- Sezione del conduttore flessibile: 0,2 mm²... 2,5 mm²
- Sezione del conduttore rigido: 0,2 mm² ... 2,5 mm²
- Sezione del conduttore AWG: 24 ... 12
- Larghezza: 22,61 mm
- Altezza: 112,58 mm
- Profondità: 113,6 mm
- Materiale alloggiamento: Poliammide PA non rinforzato
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP20
- Temperatura ambiente (in funzione): Da -10 °C a 55 °C (osservare il derating)
- Temperatura ambiente (stoccaggio/trasporto): -20 °C... 85 °C
- Tipo di montaggio: Montaggio su guide portanti
- Proprietà di isolamento: Proprietà di isolamento
- Categoria di sovratensione III
- Grado di inquinamento: 2
- Vibrazioni (in funzione): 10 Hz ... 150 Hz, 2 g
- Lunghezza di spellatura: 7 mm
- Posizione di montaggio: Verticale o orizzontale
- Dissipazione di potenza massima alla condizione nominale: 3,42 W (UB = 28,8 V, IN1 = IN2 = 50 ma, 2 encoder)
- CE: CE
- Tecnologia di collegamento: Tecnologia di collegamento
- Nota per l'applicazione: Solo per uso industriale
- Assorbimento di corrente: tipo. 30 ma ( collegamento di alimentazione 5 V);tipo. 42 ma (per corsia per US)
- Collegamento conduttore: Collegamento conduttore
- Riferimento al montaggio: Osservare il derating
- Altezza di utilizzo: ≤ 2000 m (su NN)
- Max. zul. Umidità (in funzione): 95% (senza condensa)
- Shock: 10 g per Δt = 16 ms (blocco permanente, 1000 urti per direzione ambiente)
- Cablaggio di protezione: Diodo soppressore
- Indicatore di stato: 1 x LED (verde), 2 x LED (arancione);6 x LED (giallo)
- Designazione: A1/A2
- Applicazione: Controllore di velocità;monitoraggio dell'arresto;monitoraggio della direzione di rotazione
- Alimentazione: Alimentazione
- Colore (alloggiamento): Giallo (RAL 1018)
- Corrente di attivazione: 20 a (Δt = 500 µs per US)
- Indicatore della tensione di esercizio: 1 x LED (verde)
- Tensione nominale del circuito di controllo US: 24 V CC -20 % / +20 % (protezione esterna, 1 a tipica)
- Corrente nominale di alimentazione di controllo IS: tipo. 50 ma
- Dati tecnici di sicurezza: Dati tecnici di sicurezza
- Orari: Orari
- Tipo di funzionamento nominale 100 % ED
- Tensione a impulso nominale / isolamento: Isolamento di base 4 kV tra alimentazione 24 V e i/o verso l'alloggiamento
- Tempo di filtraggio: tipo. 20 ms (su A1 per cali di tensione negli Stati Uniti)
- Livello prestazionale (PL): e
- Safety Integrity Level (SIL): 3
- Dati tecnici di sicurezza: EN IEC 62061: Dati tecnici di sicurezza: EN IEC 62061
- Tipo di protezione posizione di montaggio minima: IP54
- Max. zul. Umidità (conservazione/trasporto): 95% (senza condensa)
- Designazione ingresso: Ingressi encoder
- Descrizione dell'ingresso: TTL
- Numero di ingressi: 2
- Indicazione di errore: 2 x LED (rosso)
- Precisione: 5% (rispetto al limite parametrico)
- Gamma di tensione d'ingresso segnale "0": 0 V DC ... 5 V CC (NPN);16 V CC ... 28,8 V CC (PNP)
- Gamma di tensione d'ingresso "1" segnale: 16 V DC ... 28,8 V CC (NPN);0 V CC ... 5 V CC (PNP)
- inseribile: sì
- Comando: A 1 e 2 canali
- Potenza assorbita negli Stati Uniti: tipo. 1,2 W
- Categoria di arresto: 0
- Dati tecnici di sicurezza: IEC 61508 - High-Demand: Dati tecnici di sicurezza: IEC 61508 - High-Demand
- Tempo di riavvio: Min. 5 s (tempo di avvio);max. 10 s (tempo di avvio)
- Intervallo di corrente in ingresso: Segnale "0" < 2 ma (NPN)
- Frequenza limite: max. 500 kHz
- Max. Resistenza totale ammissibile del conduttore: 150 Ω
- Protezione contro i cortocircuiti: No
- Tempo di risposta: Vedere la guida dell'utente
- Interfacce: TBUS per guide portanti per il collegamento al modulo master, in dotazione;encoder;interruttore di prossimità
- Intervallo di tensione di uscita nominale: 16,7 V DC ... 26,3 V CC (US - 2,5 V)
- Misura: Misura
- Ciclo di lavoro: 55% ... 95 %
- Larghezza impulso: Min. 20 µs
- Impedenza d'ingresso 120 Ω (per corsia)
- Forma d'onda TTL / livello del segnale: 2,5 V ... 5 V (ciclo di lavoro traccia a, B: 50 % ±15 %, sfasamento traccia a, B: 90 ° 40° ±, alimentazione: 5 V ±0,1 V)
- Digitale: Alimentazione interruttore di prossimità (24V/0V): Digitale: Alimentazione interruttore di prossimità (24V/0V)
- Dati tecnici di sicurezza: EN ISO 13849-1: Dati tecnici di sicurezza: EN ISO 13849-1
- Tipo prodotto
Modulo di espansione
- Num. Ingressi max.
4
- Altezza
112.58 mm
- Lunghezza
113.6 mm
- Larghezza
22.61 mm
IP20
- Dim.
(L x L x A) 113.6 x 22.61 x 112.58 mm
- Collegamento
Terminale a vite
- Codice articolo produttore
1105014
- Tipo
PSR-M-EM5-TTL2-SC
- Montaggio
Montaggio delle guide portanti
- Profondità
113.6 mm
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3564082 Phoenix Contact PSR-M-EM5-TTL2-SC 1105014 Modulo di espansione
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3564082 Phoenix Contact PSR-M-EM5-TTL2-SC 1105014 Modulo di espansione
Descrizione
Modulo di espansione sicuro per il monitoraggio di arresto, velocità, direzione di rotazione, monitoraggio a 2 assi, interruttore di prossimità NPN/PNP, 2x encoder TTL, con monitoraggio della tensione (5 V), CAT. 4/PL e, SIL 3, morsetto a vite inseribile, connettore TBUS incluso
