Componenti Elettromeccanici Relè Relè per circuito stampato e plug in

Phoenix Contact REL-IR2/L-230AC/2X21 Relè 230 V/AC 12 A 2 scambi 10 pz. Pezzo

EAN:
Codice produttore
Articolo n°:
Un relè trasparente con etichette. I simboli EAC e VDE sono visibili. L'etichetta riporta 'Efinder Relais RY2S series'.
Immagine simile
Un relè trasparente con etichette. I simboli EAC e VDE sono visibili. L'etichetta riporta 'Efinder Relais RY2S series'.

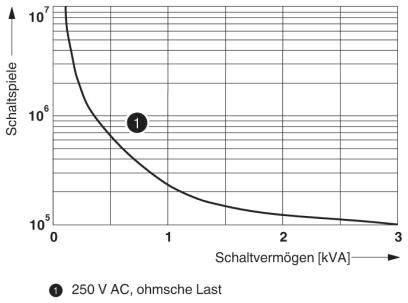

Il diagramma mostra il numero di manovre di commutazione in funzione della capacità di commutazione (kVA) per 250 V AC, carico ohmico.

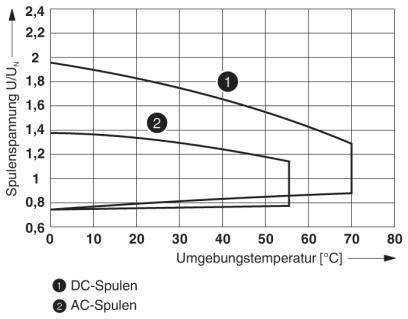

Diagramma: Grafico che mostra la tensione della bobina U/Uₙ in funzione della temperatura ambiente [°C]. Due linee: 1. Bobine in corrente continua; 2. Bobine in corrente alternata. La tensione diminuisce all'aumentare della temperatura.
Il diagramma mostra il fattore di riduzione in funzione di COS φ. La curva scende da 1 a 0,2 COS φ fino a 0,3 a 0,9 COS φ, con un andamento lineare.

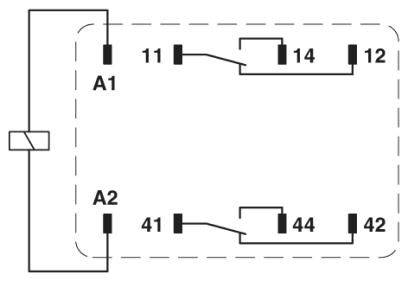

Schema elettrico con due interruttori (11-14, 41-44) e morsetti A1, A2, 12, 42. Mostra il cablaggio in parallelo con un interruttore.

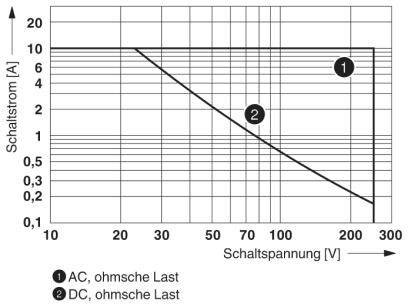

Il diagramma mostra la corrente di commutazione [A] rispetto alla tensione di commutazione [V] per carico ohmico AC come linea, DC come punto. Legenda: 1 è AC, 2 è DC.
1/6
Immagine simile
Tipo di imballaggio
Pezzo
Tipo prodotto
Relè
Tensione nominale bobina
230 V/AC
Tipo contatto
2 scambi
Tensione di commutazione max
250 V DC/AC
Scheda tecnica (PDF)
European union
Phoenix Contact
Consegna entro Ven. 9 Ott.

50 Set(s)
Vendita e spedizione:
Conrad Electronic Termini e condizioni

Quantità (Set(s))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
73,76 €
3
3% = 2,04 €
71,72 €
5
4% = 2,86 €
70,90 €
10
5% = 3,41 €
70,35 €
25
5% = 4,01 €
69,75 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €

Numero (Confezione 10 pz.)

Totale (7,38 € / Pezzo)
73,76 €
IVA escl.
Diritto di reso di 14 giorni incluso
Segnala un problema
  • Highlights & Dettagli
  • Dati tecnici
  • Varianti
  • Documenti e download
  • Descrizione
  • Spesso comprati insieme

Highlights & Dettagli

Relè singolo

Servizi e promozioni supplementari

Dati tecnici

  • Tipo di protezione: RT I
  • Corrente d'ingresso tipica con un: 6,5 mA
  • Tensione di commutazione minima: 5 V (a 24 mA)
  • Corrente di commutazione minima: 5 mA (a 24 V)
  • Corrente di accensione massima: 30 A (20 ms. Dispositivo di chiusura)
  • Potenza di spegnimento (carico ohmico) massima:
  • 288 W (A 24 V CC)
  • 108 W (A 60 V CC)
  • 52 W (A 110 V CC)
  • 48 W (A 220 V CC)
  • Potenza di commutazione minima: 0,12 W
  • Tensione ad impulso nominale: 4 kV
  • Isolamento: Isolamento di base
  • Grado di inquinamento: 3 (tensione di misurazione 230 V)
  • Categoria di sovratensione III
Tipo di imballaggio

Pezzo

Tipo prodotto

Relè

Tipo

REL-IR2/L-230AC/2X21

Tensione nominale bobina

230 V/AC

Tensione di innesco (max.)

230 V/AC

Tipo contatto

2 scambi

Materiale di contatto

AgNi

Tensione di commutazione max

250 V DC/AC

Corrente di commut. max.

12 A

Max. potenza di commutazione

288 W

Collegamento

Connettore

Tensione di isolamento

250 V/AC

Tempo di risposta

5 ms

Durata meccanica

2x 10 7 cicli di commutazione

Caratteristiche

innestabile

Min. temperatura

-40 °C

Temperatura max.

+55 °C

Larghezza

21.2 mm

Altezza

27.5 mm

Profondità

35.6 mm

Dim.

(L x A x P) 21.2 x 27.5 x 35.6 mm

Contenuto

10 pz.

Compatibile RoHS

Sì

UKCA

Non rilevante

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Collegamento
Tensione di commutazione max
Corrente di commut. max.
Tipo di imballaggio
Tipo contatto
Tensione nominale bobina

Phoenix Contact REL-IR2/L-230AC/2X21 Relè 230 V/AC 12 A 2 scambi 10 pz. Pezzo
Phoenix Contact REL-IR2/L-230AC/2X21 Relè 230 V/AC 12 A 2 scambi 10 pz. Pezzo

2225509


Questo articolo
Connettore
250 V DC/AC
12 A
Pezzo
2 scambi
230 V/AC
Phoenix Contact REL-IR2/LDP- 12DC/2X21 Relè 12 V/DC 12 A 2 scambi 10 pz.
Phoenix Contact REL-IR2/LDP- 12DC/2X21 Relè 12 V/DC 12 A 2 scambi 10 pz.

2225500


Connettore
250 V DC/AC
12 A
2 scambi
12 V/DC
Phoenix Contact REL-IR2/LDP- 24DC/2X21 Relè 24 V/DC 12 A 2 scambi 10 pz. Pezzo
Phoenix Contact REL-IR2/LDP- 24DC/2X21 Relè 24 V/DC 12 A 2 scambi 10 pz. Pezzo

2225501


Connettore
250 V DC/AC
12 A
Pezzo
2 scambi
24 V/DC
Phoenix Contact REL-IR2/LDP- 48DC/2X21 Relè 48 V/DC 12 A 2 scambi 10 pz.
Phoenix Contact REL-IR2/LDP- 48DC/2X21 Relè 48 V/DC 12 A 2 scambi 10 pz.

2225502


Connettore
250 V DC/AC
12 A
2 scambi
48 V/DC
Phoenix Contact REL-IR2/LDP- 60DC/2X21 Relè 60 V/DC 12 A 2 scambi 10 pz. Pezzo
Phoenix Contact REL-IR2/LDP- 60DC/2X21 Relè 60 V/DC 12 A 2 scambi 10 pz. Pezzo

2225503


Connettore
250 V DC/AC
12 A
Pezzo
2 scambi
60 V/DC
Phoenix Contact REL-IR2/LDP-110DC/2X21 Relè 110 V/DC 12 A 2 scambi 10 pz. Pezzo
Phoenix Contact REL-IR2/LDP-110DC/2X21 Relè 110 V/DC 12 A 2 scambi 10 pz. Pezzo

2225504


Connettore
250 V DC/AC
12 A
Pezzo
2 scambi
110 V/DC
Phoenix Contact REL-IR2/LDP-125DC/2X21 Relè 125 V/DC 12 A 2 scambi 10 pz. Pezzo
Phoenix Contact REL-IR2/LDP-125DC/2X21 Relè 125 V/DC 12 A 2 scambi 10 pz. Pezzo

2225505


Connettore
250 V DC/AC
12 A
Pezzo
2 scambi
125 V/DC
Phoenix Contact REL-IR2/L- 24AC/2X21 Relè 24 V/AC 12 A 2 scambi 10 pz. Pezzo
Phoenix Contact REL-IR2/L- 24AC/2X21 Relè 24 V/AC 12 A 2 scambi 10 pz. Pezzo

2225507


Connettore
250 V DC/AC
12 A
Pezzo
2 scambi
24 V/AC
Phoenix Contact REL-IR2/L-120AC/2X21 Relè 120 V/AC 12 A 2 scambi 10 pz. Pezzo
Phoenix Contact REL-IR2/L-120AC/2X21 Relè 120 V/AC 12 A 2 scambi 10 pz. Pezzo

2225508


Connettore
250 V DC/AC
12 A
Pezzo
2 scambi
120 V/AC
Phoenix Contact REL-IR4/LDP- 12DC/4X21AU Relè 12 V/DC 50 mA 4 scambi 10 pz. Pezzo
Phoenix Contact REL-IR4/LDP- 12DC/4X21AU Relè 12 V/DC 50 mA 4 scambi 10 pz. Pezzo

2225510


Connettore
30 V/AC
50 mA
Pezzo
4 scambi
12 V/DC

Documenti & Download

Scheda tecnica

European union

Scheda tecnica 2225509 Phoenix Contact REL-IR2/L-230AC/2X21 Relè 230 V/AC 12 A 2 scambi 10 pz. Pezzo

Scheda tecnica 2225509 Phoenix Contact REL-IR2/L-230AC/2X21 Relè 230 V/AC 12 A 2 scambi 10 pz. Pezzo

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2225509 Phoenix Contact REL-IR2/L-230AC/2X21 Relè 230 V/AC 12 A 2 scambi 10 pz. Pezzo

Descrizione

Relè industriale a innesto con contatti di potenza, con 2 contatti di scambio, tasto di prova, LED di stato, indicazione meccanica della posizione di commutazione, tensione d'ingresso 230 V AC

Testo tradotto automaticamente.

Descrizione

Relè industriale a innesto con contatti di potenza, con 2 contatti di scambio, tasto di prova, LED di stato, indicazione meccanica della posizione di commutazione, tensione d'ingresso 230 V AC

Testo tradotto automaticamente.
