Acquista Phoenix Contact REL-IR2/LDP- 60DC/2X21 Relè 60 V/DC 12 A 2 scambi 10 pz. Pezzo da Conrad

Un relè di accoppiamento con involucro trasparente mostra i componenti interni. Marcature sul lato anteriore descrivono le specifiche di tensione e corrente.

Immagine simile

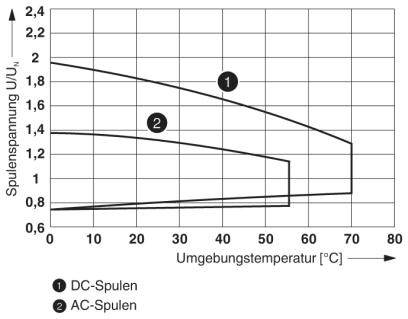

Il diagramma mostra la relazione tra la tensione della bobina e la temperatura ambiente per bobine in corrente continua (DC) e bobine in corrente alternata (AC), con linee di tendenza della tensione.

Schema elettrico di un relè con attacchi bobina A1, A2 e attacchi contatti 11, 12, 14, 41, 42, 44.

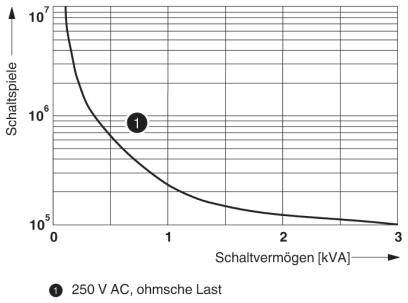

Diagramma con curva che mostra il numero di commutazioni (da 10¹ a 10⁷) in relazione alla capacità di commutazione in kVA (da 0,1 a 3) a 250 V AC per carico resistivo.

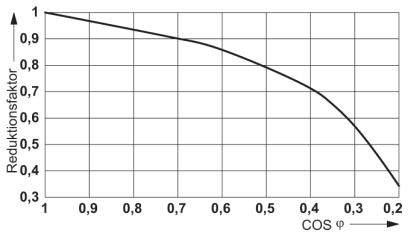

Diagramma dei fattori di riduzione in funzione di COS φ con curva decrescente da 1 a 0,3 sull'asse verticale da 0,2 a 0,9.

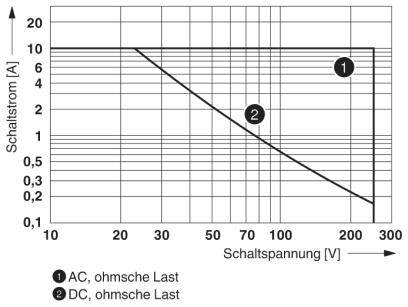

'Diagramma mostra la corrente di commutazione [A] contro la tensione di commutazione [V]. Linea 1: AC, carico ohmico. Linea 2: DC, carico ohmico. Il grafico descrive il comportamento del carico.'

1/6

Immagine simile

Tipo di imballaggio

Pezzo

Tipo prodotto

Relè

Tensione nominale bobina

60 V/DC

Tipo contatto

2 scambi

Tensione di commutazione max

250 V DC/AC

Scheda tecnica (PDF)

Consegna entro Lun. 12 Ott.

1 Set(s)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Set(s))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero (Confezione 10 pz.)

Set(s)

Totale (7,38 € / Pezzo)

73,76 €

IVA escl.

Solo 1 Set(s) disponibili

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Relè singolo

Servizi e promozioni supplementari

Dati tecnici

Tipo di protezione: RT I
Corrente d'ingresso tipica con un: 18 mA
Tensione di commutazione minima: 5 V (a 24 mA)
Corrente di commutazione minima: 5 mA (a 24 V)
Corrente di accensione massima: 30 A (20 ms. Dispositivo di chiusura)
Potenza di spegnimento (carico ohmico) massima:
288 W (A 24 V CC)
108 W (A 60 V CC)
52 W (A 110 V CC)
48 W (A 220 V CC)
Potenza di commutazione minima: 0,12 W
Tensione ad impulso nominale: 4 kV
Isolamento: Isolamento di base
Grado di inquinamento: 3 (tensione di misurazione 230 V)
Categoria di sovratensione III

Tipo di imballaggio: Pezzo

Tipo prodotto: Relè

Tipo: REL-IR2/LDP- 60DC/2X21

Tensione nominale bobina: 60 V/DC

Tensione di innesco (max.): 60 V/DC

Tipo contatto: 2 scambi

Materiale di contatto: AgNi

Tensione di commutazione max: 250 V DC/AC

Corrente di commut. max.: 12 A

Max. potenza di commutazione: 288 W

Collegamento: Connettore

Tensione di isolamento: 250 V/AC

Tempo di risposta: 13 ms

Tempo di caduta: 14 ms

Durata meccanica: 2x 10⁷ cicli di commutazione

Caratteristiche: con LED

Min. temperatura: -40 °C

Temperatura max.: +70 °C

Larghezza: 21.2 mm

Altezza: 27.5 mm

Profondità: 35.6 mm

Dim.: (L x A x P) 21.2 x 27.5 x 35.6 mm

Contenuto: 10 pz.

Compatibile RoHS: Sì

UKCA: Non rilevante

Documenti & Download

Scheda tecnica

Scheda tecnica 2225503 Phoenix Contact REL-IR2/LDP- 60DC/2X21 Relè 60 V/DC 12 A 2 scambi 10 pz. Pezzo

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2225503 Phoenix Contact REL-IR2/LDP- 60DC/2X21 Relè 60 V/DC 12 A 2 scambi 10 pz. Pezzo

Descrizione

Relè industriali a innesto con contatti di potenza e doratura supplementare, 2 contatti di scambio, tasto di prova, LED di stato, diodo a corsa libera, segnalazione meccanica di stato, polarità A1+, A2-, tensione bobina: 60 V DC
