Acquista Phoenix Contact REL-IR4/LDP- 12DC/4X21 Relè 12 V/DC 6 A 4 scambi 10 pz. Pezzo da Conrad

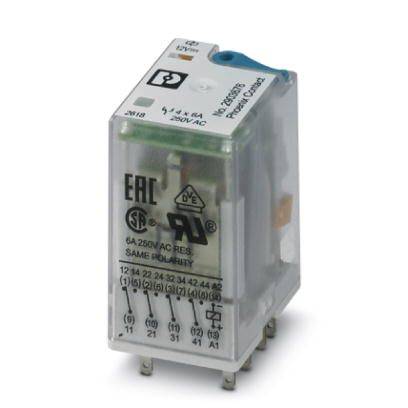

Un relè rettangolare, trasparente per applicazioni da 6A, 250V AC, con più pin di connessione sul fondo. Mostra diversi loghi di certificazione.

Immagine simile

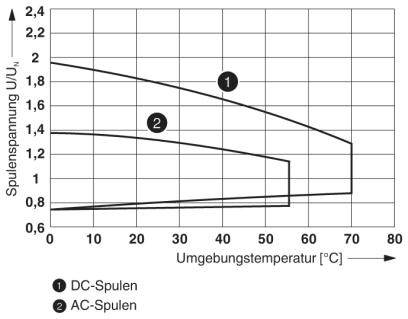

Il diagramma mostra la tensione degli avvolgimenti per bobine in corrente continua (1) e bobine in corrente alternata (2) in relazione alla temperatura ambiente in gradi Celsius.

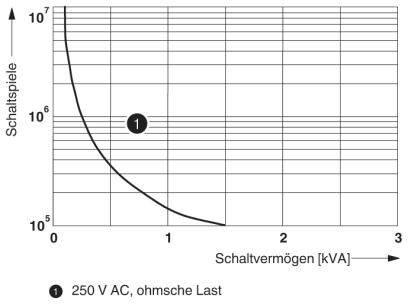

Il diagramma mostra i giochi di commutazione rispetto alla capacità di commutazione per 250 V AC, carico ohmico. La curva scende, con un punto saliente a 1 kVA.

Schema elettrico di un quadro elettrico con quattro interruttori in parallelo, ciascuno con connessioni di ingresso e uscita da A1 a A2.

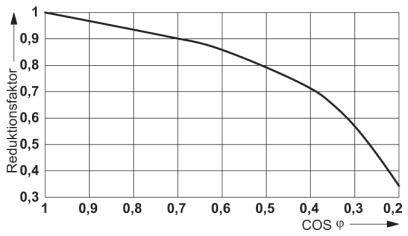

Il diagramma mostra un fattore di riduzione rispetto a COS φ. La curva scende da 1 a COS φ 0,8 fino a 0,3 a COS φ 0,2.

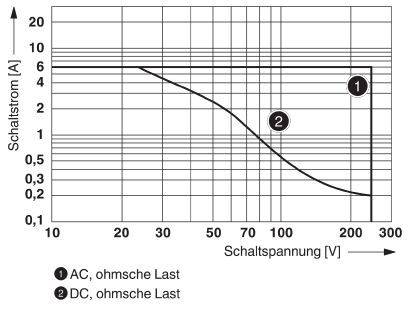

Diagramma: Corrente di commutazione [A] vs. Tensione di commutazione [V]. Due curve per AC e DC, carico ohmico. La curva AC diminuisce a tensioni più elevate.

1/6

Immagine simile

Tipo di imballaggio

Pezzo

Tipo prodotto

Relè

Tensione nominale bobina

12 V/DC

Tipo contatto

4 scambi

Tensione di commutazione max

250 V DC/AC

Scheda tecnica (PDF)

Consegna entro Ven. 9 Ott.

1 Set(s)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Set(s))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero (Confezione 10 pz.)

Set(s)

Totale (7,38 € / Pezzo)

73,76 €

IVA escl.

Solo 1 Set(s) disponibili

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Relè singolo

Servizi e promozioni supplementari

Dati tecnici

Tipo di protezione: RT I
Corrente d'ingresso tipica con un: 78 mA
Tensione di commutazione minima: 5 V (a 24 mA)
Corrente di commutazione minima: 5 mA (a 24 V)
Corrente di accensione massima: 16 A (20 ms. Dispositivo di chiusura)
Potenza di spegnimento (carico ohmico) massima:
144 W (A 24 V CC)
108 W (A 60 V CC)
52 W (A 110 V CC)
48 W (A 220 V CC)
Potenza di commutazione minima: 0,12 W
Tensione a impulso nominale: 2.5 kV
Isolamento: Isolamento di base
Grado di inquinamento: 2
Categoria di sovratensione: II

Tipo di imballaggio: Pezzo

Tipo prodotto: Relè

Tipo: REL-IR4/LDP- 12DC/4X21

Tensione nominale bobina: 12 V/DC

Tipo contatto: 4 scambi

Materiale di contatto: AgNi

Tensione di commutazione max: 250 V DC/AC

Corrente di commut. max.: 6 A

Max. potenza di commutazione: 144 W

Collegamento: Connettore

Tensione di isolamento: 250 V/AC

Tempo di risposta: 13 ms

Tempo di caduta: 14 ms

Durata meccanica: 2x 10⁷ cicli di commutazione

Caratteristiche: con tasto di prova

Min. temperatura: -40 °C

Temperatura max.: +70 °C

Larghezza: 21.2 mm

Altezza: 27.5 mm

Profondità: 35.6 mm

Dim.: (L x A x P) 21.2 x 27.5 x 35.6 mm

Contenuto: 10 pz.

Compatibile RoHS: Sì

UKCA: Non rilevante

Documenti & Download

Scheda tecnica

Scheda tecnica 2225517 Phoenix Contact REL-IR4/LDP- 12DC/4X21 Relè 12 V/DC 6 A 4 scambi 10 pz. Pezzo

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2225517 Phoenix Contact REL-IR4/LDP- 12DC/4X21 Relè 12 V/DC 6 A 4 scambi 10 pz. Pezzo

Descrizione

Relè industriali a innesto con contatti di potenza e doratura supplementare, 4 contatti di scambio, tasto di prova, LED di stato, diodo di smorzamento, segnalazione meccanica di stato, polarità A1+, A2-, tensione bobina: 12 V DC
