Acquista Phoenix Contact REL-IR4/LDP- 12DC/4X21AU Relè 12 V/DC 50 mA 4 scambi 10 pz. Pezzo da Conrad

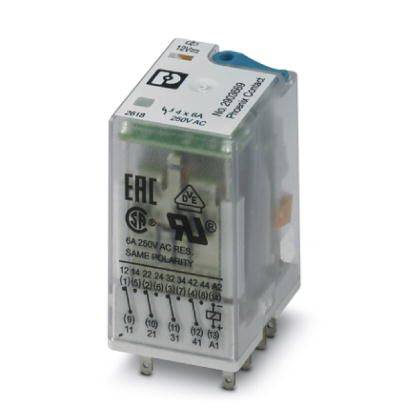

Relè elettromeccanico trasparente con specifiche elettriche e marchi di certificazione stampati sul lato frontale.

Immagine simile

Schema di un relè con quattro contatti di chiusura (11-14, 21-24, 31-34, 41-44) e due morsetti per l'avvolgimento (A1, A2).

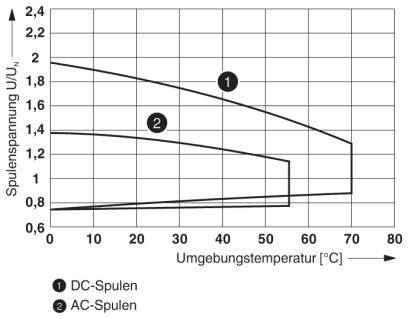

Il diagramma mostra la tensione della bobina in funzione della temperatura ambiente. Due curve: 1) Bobine in corrente continua, 2) Bobine in corrente alternata; la tensione diminuisce all'aumentare della temperatura.

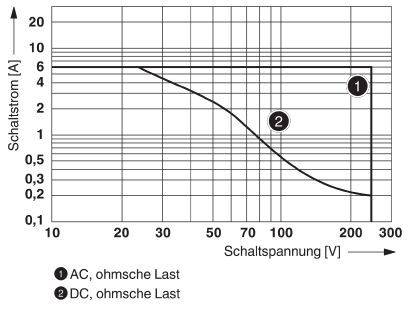

'Diagramma mostra la corrente di commutazione [A] contro la tensione di commutazione [V] per AC (curva 1) e DC, carico ohmico (curva 2) da 0 a 200 V.'

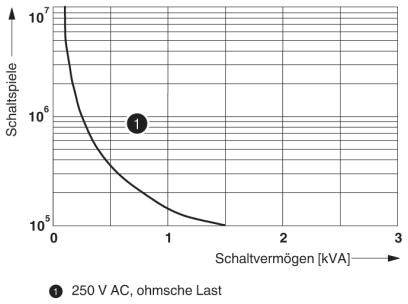

Il diagramma mostra i cicli di commutazione rispetto alla capacità di commutazione in kVA a 250 V AC, carico ohmico. Curva con andamento decrescente da 0 a 3 kVA.

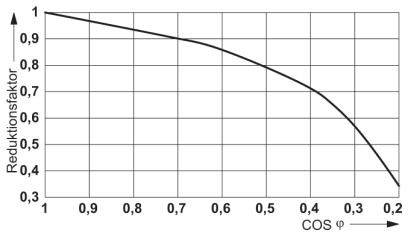

Il diagramma mostra il fattore di riduzione in funzione di COS φ. La curva scende da 1 a 0 a 0,2 COS φ, illustrando la relazione tra efficienza e fattore di potenza.

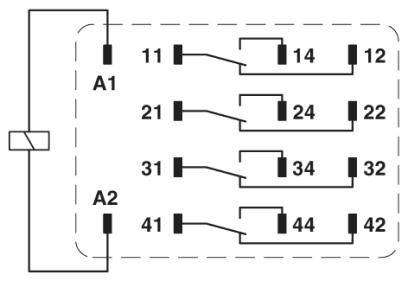

Schema di un relè a quattro poli con morsetti A1 e A2. Sono mostrati quattro interruttori, ciascuno con ingressi 11-41 e uscite 12-42.

1/7

Immagine simile

Tipo di imballaggio

Pezzo

Tipo prodotto

Relè

Tensione nominale bobina

12 V/DC

Tipo contatto

4 scambi

Tensione di commutazione max

30 V/AC

Scheda tecnica (PDF)

Consegna entro Ven. 9 Ott.

10 Set(s)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Set(s))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero (Confezione 10 pz.)

Set(s)

Totale (9,43 € / Pezzo)

94,25 €

IVA escl.

Solo 10 Set(s) disponibili

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Relè singolo

Servizi e promozioni supplementari

Dati tecnici

Tipo di protezione: RT I
Corrente d'ingresso tipica con un: 78 mA
Tensione di commutazione minima: 2 V (a 24 mA)
Corrente di commutazione minima: 2 mA (24 V CC)
Corrente di accensione massima: 50 mA
Potenza di spegnimento (carico ohmico) massima:
1,2 W (A 24 V CC)
108 W (A 60 V CC)
52 W (A 110 V CC)
48 W (A 220 V CC)
Potenza di commutazione minima: 48 mW
Tensione a impulso nominale: 2.5 kV
Isolamento: Isolamento di base
Grado di inquinamento: 2
Categoria di sovratensione: II

Tipo di imballaggio: Pezzo

Tipo prodotto: Relè

Tipo: REL-IR4/LDP- 12DC/4X21AU

Tensione nominale bobina: 12 V/DC

Tipo contatto: 4 scambi

Materiale di contatto: AgNi + placcato oro

Tensione di commutazione max: 30 V/AC

Corrente di commut. max.: 50 mA

Max. potenza di commutazione: 108 W

Collegamento: Connettore

Tensione di isolamento: 250 V/AC

Tempo di risposta: 13 ms

Tempo di caduta: 14 ms

Durata meccanica: 2x 10⁷ cicli di commutazione

Caratteristiche: innestabile

Min. temperatura: -40 °C

Temperatura max.: +70 °C

Larghezza: 21.2 mm

Altezza: 27.5 mm

Profondità: 35.6 mm

Dim.: (L x A x P) 21.2 x 27.5 x 35.6 mm

Contenuto: 10 pz.

Compatibile RoHS: Sì

UKCA: Non rilevante

Documenti & Download

Scheda tecnica

Scheda tecnica 2225510 Phoenix Contact REL-IR4/LDP- 12DC/4X21AU Relè 12 V/DC 50 mA 4 scambi 10 pz. Pezzo

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2225510 Phoenix Contact REL-IR4/LDP- 12DC/4X21AU Relè 12 V/DC 50 mA 4 scambi 10 pz. Pezzo

Descrizione

Relè industriali a innesto con contatti di potenza e doratura supplementare, 4 contatti di scambio, tasto di prova, LED di stato, diodo di smorzamento, segnalazione meccanica di stato, polarità A1+, A2-, tensione bobina: 12 V DC
