Acquista Phoenix Contact REL-MR-110DC/21-21 Relè per PCB 110 V/DC 8 A 2 scambi 1 pz. da Conrad

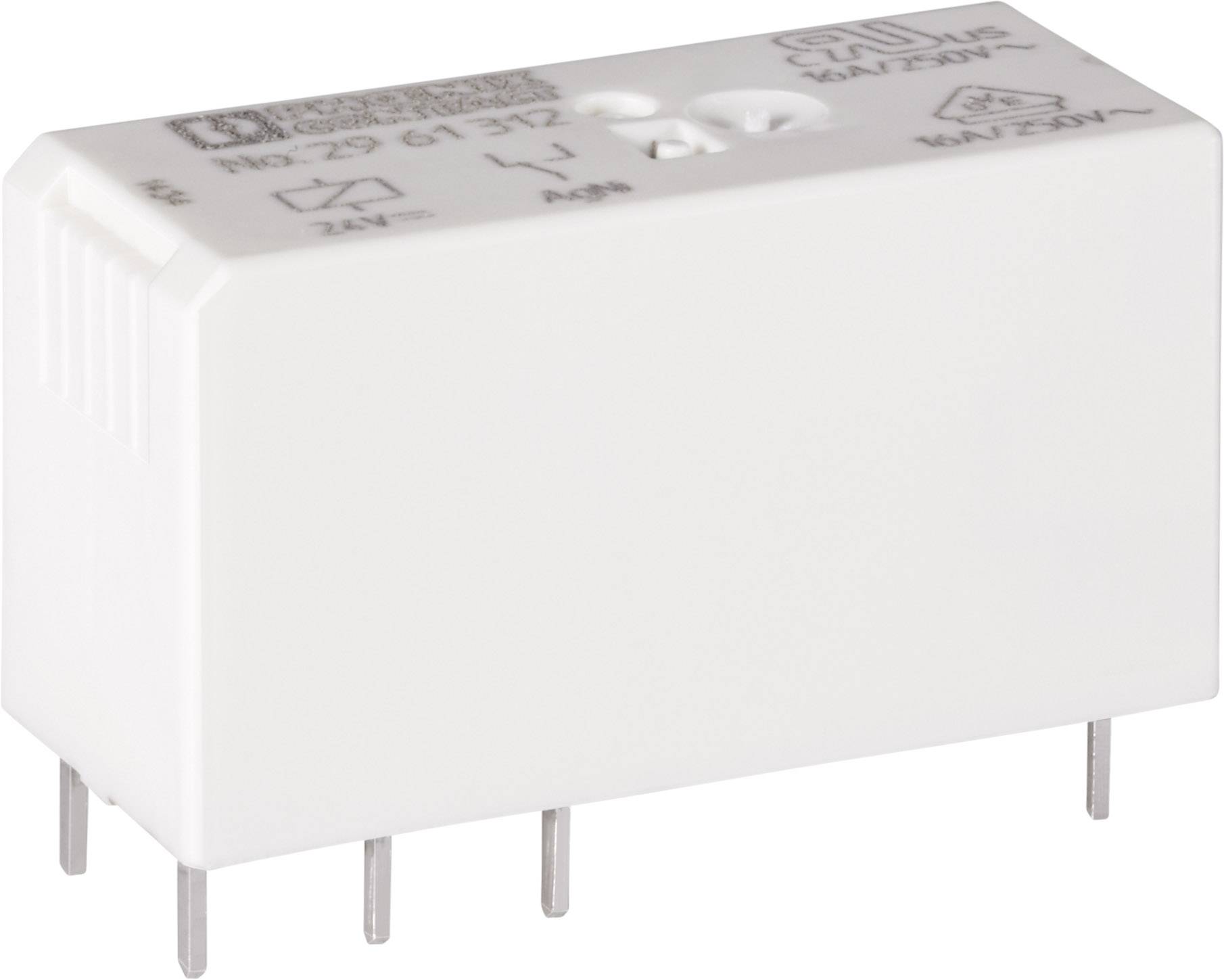

Un relè elettromagnetico rettangolare con diversi piedini metallici sul lato inferiore, su sfondo bianco.

Immagine simile

Schema di un relè con due avvolgimenti A1 e A2, collegati ai contatti di commutazione 11, 12, 14, 21, 22, 24.

Schema di un relè elettrico con morsetti di bobina A1, A2 e posizioni di commutazione 12, 11, 14.

1/3

Immagine simile

Tipo prodotto

Relè per PCB

Tensione nominale bobina

110 V/DC

Modalità di controllo

monostabile, 1 bobina

Tipo contatto

2 scambi

Tensione di commutazione max

250 V/DC

250 V/AC

Scheda tecnica (PDF)

Disponibile a breve

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (6,55 € / Pezzo)

6,55 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Relè di potenza miniaturizzato innestabile REL-MR

Dati tecnici

Norme/disposizioni. IEC 60 255/DIN (paragrafi pertinenti), DIN EN 50 178/VDE 0160 (paragrafi pertinenti), EN 60 730/DIN VDE 0631. IEC 60664/IEC 60664 A/DIN VDE 0110.
Tipo di funzionamento nominale 100 % ED

Tipo prodotto: Relè per PCB

Tipo: REL-MR-110DC/21-21

Tensione nominale bobina: 110 V/DC

Modalità di controllo: monostabile, 1 bobina

Resistenza (bobina): 26600 Ω

Tipo contatto: 2 scambi

Materiale di contatto: AgNi

Tensione di commutazione max: 250 V/DC
250 V/AC

Corrente di commut. max.: 8 A

Max. potenza di commutazione: 2000 VA

Collegamento: Pin a saldare

Durata meccanica: 3 x 10⁷ cicli di commutazione

Min. temperatura: -40 °C

Temperatura max.: +85 °C

Larghezza: 12.7 mm

Altezza: 29 mm

Profondità: 15.7 mm

Dim.: (L x A x P) 12.7 x 29 x 15.7 mm

Contenuto: 1 pz.

Tensione nominale: 110 V/DC

Tensione di verifica: 5 kV, 50 Hz, 1 min

Potenza di commutazione: 2000 VA

Tensione di commutazione: 250 V DC/AC

Corrente di commutazione: 2 x 8 A

Tipo: REL-MR-110DC/21-21

Temperatura ambiente: -40 - +85 °C

Grado di inquinamento: 3

Categoria di misurazione: III

: 0.004 A

: 12.7

: 29 mm

: 15.7 mm

: FALSE

: Polarity free

: Mono stable

: FALSE

: Single contact

: FALSE

: Other

: 71.5-272.8 V

: Untreated

: Other

: FALSE

: DC

: 0

: 0

: 2

: Other

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 745589 Phoenix Contact REL-MR-110DC/21-21 Relè per PCB 110 V/DC 8 A 2 scambi 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 745589 Phoenix Contact REL-MR-110DC/21-21 Relè per PCB 110 V/DC 8 A 2 scambi 1 pz.

Descrizione

Compatibile con attacco per relè PR1. IEC 60 255/DIN (paragrafi pertinenti), DIN EN 50 178/VDE 0160 (paragrafi pertinenti), EN 60 730/DIN VDE 0631. IEC 60664/IEC 60664 A/DIN VDE 0110.
