Acquista Phoenix Contact REL-MR- 12DC/21AU Relè 12 V/DC 50 mA 1 scambio 10 pz. Pezzo da Conrad

Un relè bianco di Phoenix Contact con specifiche tecniche e simboli sulla superficie.

Immagine simile

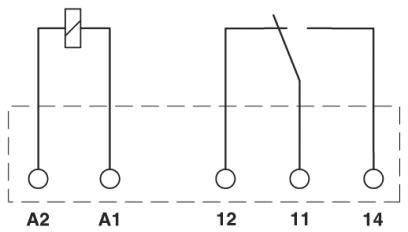

Schema elettrico con un simbolo di bobina a sinistra e due contatti collegati a destra, apribili o chiudibili mediante un interruttore.

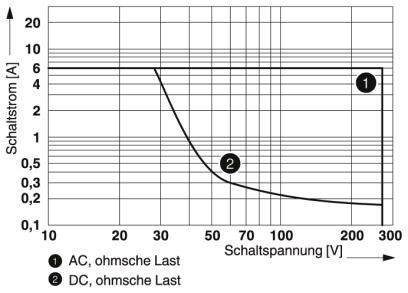

Diagramma mostra un andamento della corrente di commutazione e della tensione. Assi: corrente di commutazione in Ampere (A), tensione in Volt (V). Curva: corrente alternata e continua.

Simbolo elettrico per un relè con due terminali di bobina (A1, A2) e tre contatti di commutazione (12, 11, 14), indicati mediante simboli.

Disegno tecnico di un componente elettronico rettangolare con dimensioni: larghezza 28 mm, altezza 15 mm, profondità 5 mm. Lunghezza pin 3,5 mm.

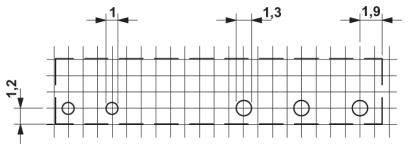

Disegno tecnico di una griglia rettangolare con dimensioni: alto 1,2 unità, largo 1 unità, 1,3 unità e 1,9 unità.

1/6

Immagine simile

Tipo di imballaggio

Pezzo

Tipo prodotto

Relè

Tensione nominale bobina

12 V/DC

Tipo contatto

1 scambio

Tensione di commutazione max

30 V/AC

Scheda tecnica (PDF)

Consegna entro Lun. 12 Ott.

132 Set(s)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Set(s))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero (Confezione 10 pz.)

Set(s)

Totale (7,21 € / Pezzo)

72,12 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Tipo di protezione: RT III
Corrente d'ingresso tipica con un: 14 mA
Tensione di commutazione minima: 100 mV (a 10 mA)
Corrente di commutazione minima: 1 mA (a 24 V)
Corrente di accensione massima: 50 mA
Potenza di spegnimento (carico ohmico) massima:
1,2 W (A 24 V CC)
18 W (A 60 V CC)
23 W (A 110 V CC)
40 W (A 220 V CC)
Grado di inquinamento: 3
Categoria di sovratensione III

Tipo di imballaggio: Pezzo

Tipo prodotto: Relè

Tipo: REL-MR- 12DC/21AU

Tensione nominale bobina: 12 V/DC

Tipo contatto: 1 scambio

Materiale di contatto: AgSnO + placcato oro

Tensione di commutazione max: 30 V/AC

Corrente di commut. max.: 50 mA

Max. potenza di commutazione: 40 W

Collegamento: A saldare

Tempo di risposta: 5 ms

Tempo di caduta: 2.5 ms

Durata meccanica: 2x 10⁷ cicli di commutazione

Caratteristiche: lavabile RT III

Min. temperatura: -40 °C

Temperatura max.: +85 °C

Larghezza: 5 mm

Altezza: 28 mm

Profondità: 15 mm

Dim.: (L x A x P) 5 x 28 x 15 mm

Contenuto: 10 pz.

Compatibile RoHS: Sì

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2225815 Phoenix Contact REL-MR- 12DC/21AU Relè 12 V/DC 50 mA 1 scambio 10 pz. Pezzo

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2225815 Phoenix Contact REL-MR- 12DC/21AU Relè 12 V/DC 50 mA 1 scambio 10 pz. Pezzo

Descrizione

Contatti di potenza fino a 6 A.

Testo tradotto automaticamente.
