Acquista Phoenix Contact REL-MR-24DC/21-21/ATEX Relè 24 V/DC 8 A 2 scambi 10 pz. Pezzo da Conrad

Un componente elettrico rettangolare di colore arancione con diversi pin metallici sul lato inferiore e testo e simboli sul lato superiore.

Immagine simile

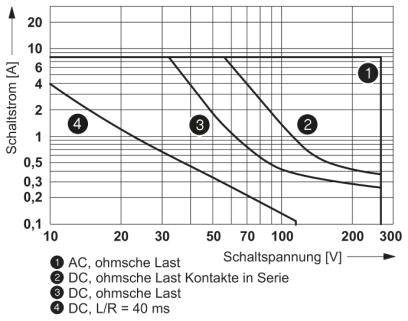

Diagramma mostra la corrente di commutazione [A] contro la tensione di commutazione [V] con quattro curve: 1) AC, 2) Contatti in serie DC, 3) DC, 4) DC, L/R = 40 ms.

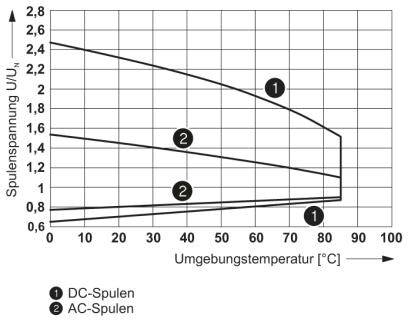

Il diagramma mostra la tensione della bobina (U/UN) in funzione della temperatura ambiente (°C). Le linee mostrano le differenze tra bobine DC e AC.

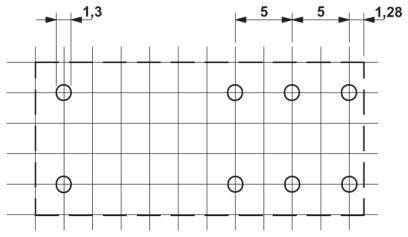

Disegno tecnico di una griglia rettangolare con marcature. Dimensioni: 1,3, 5, 5 e 1,28. I punti contrassegnano i punti di intersezione nella griglia.

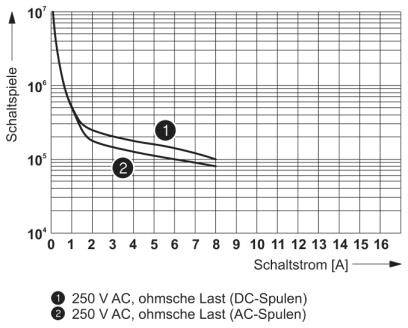

Il diagramma mostra la relazione tra corrente di commutazione e cicli di commutazione per 250 V AC, carico ohmico. Due curve per bobine DC e AC.

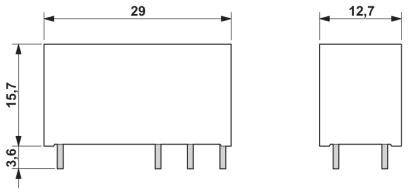

Disegno tecnico di un componente elettronico rettangolare con le seguenti dimensioni: larghezza 29 mm, altezza 15,7 mm, profondità 12,7 mm e distanza dei pin di 3,6 mm.

'Il grafico mostra la relazione tra COS Φ e fattore di riduzione. La curva scende da sinistra in alto verso destra in basso.'

1/7

Immagine simile

Tipo di imballaggio

Pezzo

Tipo prodotto

Relè

Tensione nominale bobina

24 V/DC

Tipo contatto

2 scambi

Tensione di commutazione max

250 V DC/AC

Scheda tecnica (PDF)

Consegna entro Ven. 9 Ott.

28 Set(s)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Set(s))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero (Confezione 10 pz.)

Set(s)

Totale (7,87 € / Pezzo)

78,68 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Tipo di protezione: RT III
Corrente d'ingresso tipica con un: 17 mA
Tensione di commutazione minima: 5 V (a 10 mA)
Corrente di commutazione minima: 10 mA (a 5 V)
Corrente di accensione massima: 25 A (20 ms)
Potenza di spegnimento (carico ohmico) massima:
190 W (A 24 V CC)
60 W (A 60 V CC)
44 W (A 110 V CC)
60 W (A 220 V CC)
Isolamento: Isolamento di base
Grado di inquinamento: 3
Categoria di sovratensione III

Tipo di imballaggio: Pezzo

Tipo prodotto: Relè

Tipo: REL-MR-24DC/21-21/ATEX

Tensione nominale bobina: 24 V/DC

Tipo contatto: 2 scambi

Materiale di contatto: AgNi

Tensione di commutazione max: 250 V DC/AC

Corrente di commut. max.: 8 A

Max. potenza di commutazione: 190 W

Collegamento: A saldare

Tempo di risposta: 7 ms

Tempo di caduta: 3 ms

Durata meccanica: 3X 10⁷ cicli di commutazione

Caratteristiche: lavabile RT III

Min. temperatura: -40 °C

Temperatura max.: +85 °C

Larghezza: 12.7 mm

Altezza: 29 mm

Profondità: 15.7 mm

Dim.: (L x A x P) 12.7 x 29 x 15.7 mm

Contenuto: 10 pz.

Compatibile RoHS: Sì

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2225660 Phoenix Contact REL-MR-24DC/21-21/ATEX Relè 24 V/DC 8 A 2 scambi 10 pz. Pezzo

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2225660 Phoenix Contact REL-MR-24DC/21-21/ATEX Relè 24 V/DC 8 A 2 scambi 10 pz. Pezzo

Descrizione

Relè di potenza miniaturizzato a innesto, RT III sigillato con contatti di potenza, 2 contatti di commutazione, tensione d'ingresso: 24 V CC, in combinazione con il relativo zoccolo PLC approvato secondo ATEX/IECEx (zona 2) ed EX-zone classe I, Div. 2.

Testo tradotto automaticamente.
