Componenti Elettromeccanici Relè Relè per circuito stampato e plug in

Phoenix Contact REL-OR3/L-230AC/3X21 Relè 230 V/AC 10 A 3 scambi 10 pz.

EAN:
Codice produttore
Articolo n°:

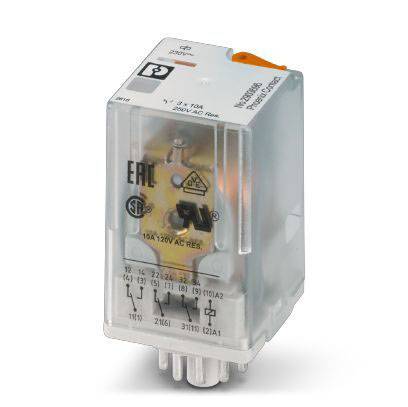

Un relè in un involucro trasparente con specifiche tecniche stampate, idoneo per applicazioni da 10 A/250 V CA.
Immagine simile
Un relè in un involucro trasparente con specifiche tecniche stampate, idoneo per applicazioni da 10 A/250 V CA.

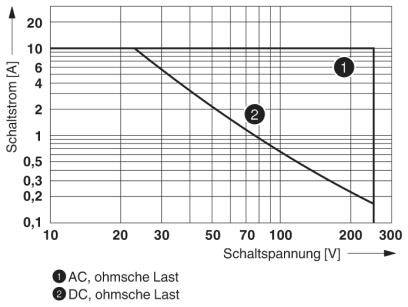

Diagramma mostra la corrente di commutazione [A] rispetto alla tensione di commutazione [V] con due tipi di carico: 1. AC, carico ohmico; 2. DC, carico ohmico. Trend in diminuzione.
Il diagramma mostra la curva del fattore di riduzione che scende da 1 a 0,3 in funzione del cos φ da 1 a 0,2.

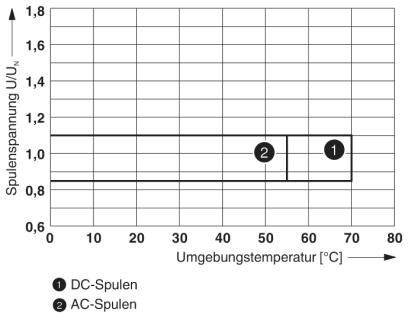

Il diagramma mostra la tensione della bobina U/UN in funzione della temperatura ambiente (°C) per bobine in corrente continua e bobine in corrente alternata, con aree contrassegnate nell'intervallo 50-70°C.

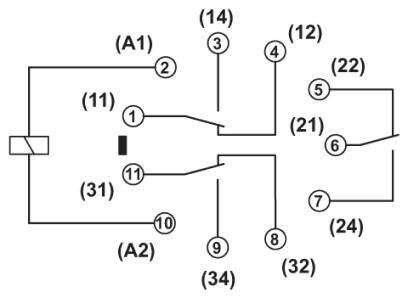

Schema elettrico: mostra le connessioni tra i punti numerati (1-34) e gli interruttori, simbolizzati da linee e cerchi.

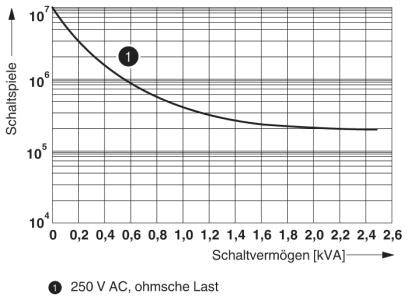

Il diagramma mostra una curva per cicli di commutazione rispetto alla capacità di commutazione a 250 V AC con carico ohmico. Assi: cicli di commutazione (in alto) e capacità di commutazione in kVA (in basso).
1/6
Immagine simile
Tipo prodotto
Relè
Tensione nominale bobina
230 V/AC
Tipo contatto
3 scambi
Tensione di commutazione max
250 V/DC
Corrente di commut. max.
10 A
Scheda tecnica (PDF)
European union
Phoenix Contact
Consegna entro Ven. 9 Ott.

180 Set(s)
Vendita e spedizione:
Conrad Electronic Termini e condizioni

Quantità (Set(s))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
127,04 €
3
2% = 3,10 €
123,94 €
5
3% = 4,34 €
122,70 €
10
4% = 5,15 €
121,89 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €

Numero (Confezione 10 pz.)

Totale (12,70 € / Pezzo)
127,04 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Segnala un problema
  • Highlights & Dettagli
  • Dati tecnici
  • Varianti
  • Documenti e download
  • Descrizione
  • Spesso comprati insieme

Highlights & Dettagli

Relè singolo

Servizi e promozioni supplementari

Dati tecnici

  • Tipo di protezione: RT I
  • Corrente d'ingresso tipica con un: 13 mA
  • Tensione di commutazione minima: 10 V (a 24 mA)
  • Corrente di commutazione minima: 10 mA (a 24 V)
  • Corrente di accensione massima: 30 A (20 ms. Dispositivo di chiusura)
  • Potenza di spegnimento (carico ohmico) massima:
  • 240 W (A 24 V CC)
  • 108 W (A 60 V CC)
  • 52 W (A 110 V CC)
  • 48 W (A 220 V CC)
  • Tensione ad impulso nominale: 4 kV
  • Isolamento: Isolamento di base
  • Grado di inquinamento: 3
  • Categoria di sovratensione III
Tipo prodotto

Relè

Tipo

REL-OR3/L-230AC/3X21

Tensione nominale bobina

230 V/AC

Tipo contatto

3 scambi

Materiale di contatto

AgNi

Tensione di commutazione max

250 V/DC

Corrente di commut. max.

10 A

Max. potenza di commutazione

240 W

Collegamento

Connettore

Tensione di isolamento

250 V/AC

Tempo di risposta

5 ms

Durata meccanica

2x 10 7 cicli di commutazione

Caratteristiche

con tasto di prova

Min. temperatura

-40 °C

Temperatura max.

+55 °C

Larghezza

35 mm

Altezza

35 mm

Profondità

54.4 mm

Dim.

(L x A x P) 35 x 35 x 54.4 mm

Contenuto

10 pz.

Compatibile RoHS

Sì

UKCA

Non rilevante

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Collegamento
Tensione di commutazione max
Corrente di commut. max.
Tipo contatto
Tensione nominale bobina

Phoenix Contact REL-IR2/LDP- 12DC/2X21 Relè 12 V/DC 12 A 2 scambi 10 pz.
Phoenix Contact REL-IR2/LDP- 12DC/2X21 Relè 12 V/DC 12 A 2 scambi 10 pz.

2225500


Connettore
250 V DC/AC
12 A
2 scambi
12 V/DC
Phoenix Contact REL-IR2/LDP- 24DC/2X21 Relè 24 V/DC 12 A 2 scambi 10 pz. Pezzo
Phoenix Contact REL-IR2/LDP- 24DC/2X21 Relè 24 V/DC 12 A 2 scambi 10 pz. Pezzo

2225501


Connettore
250 V DC/AC
12 A
2 scambi
24 V/DC
Phoenix Contact REL-IR2/LDP- 48DC/2X21 Relè 48 V/DC 12 A 2 scambi 10 pz.
Phoenix Contact REL-IR2/LDP- 48DC/2X21 Relè 48 V/DC 12 A 2 scambi 10 pz.

2225502


Connettore
250 V DC/AC
12 A
2 scambi
48 V/DC
Phoenix Contact REL-IR2/LDP- 60DC/2X21 Relè 60 V/DC 12 A 2 scambi 10 pz. Pezzo
Phoenix Contact REL-IR2/LDP- 60DC/2X21 Relè 60 V/DC 12 A 2 scambi 10 pz. Pezzo

2225503


Connettore
250 V DC/AC
12 A
2 scambi
60 V/DC
Phoenix Contact REL-IR2/LDP-110DC/2X21 Relè 110 V/DC 12 A 2 scambi 10 pz. Pezzo
Phoenix Contact REL-IR2/LDP-110DC/2X21 Relè 110 V/DC 12 A 2 scambi 10 pz. Pezzo

2225504


Connettore
250 V DC/AC
12 A
2 scambi
110 V/DC
Phoenix Contact REL-IR2/LDP-125DC/2X21 Relè 125 V/DC 12 A 2 scambi 10 pz. Pezzo
Phoenix Contact REL-IR2/LDP-125DC/2X21 Relè 125 V/DC 12 A 2 scambi 10 pz. Pezzo

2225505


Connettore
250 V DC/AC
12 A
2 scambi
125 V/DC
Phoenix Contact REL-IR2/L- 24AC/2X21 Relè 24 V/AC 12 A 2 scambi 10 pz. Pezzo
Phoenix Contact REL-IR2/L- 24AC/2X21 Relè 24 V/AC 12 A 2 scambi 10 pz. Pezzo

2225507


Connettore
250 V DC/AC
12 A
2 scambi
24 V/AC
Phoenix Contact REL-IR2/L-120AC/2X21 Relè 120 V/AC 12 A 2 scambi 10 pz. Pezzo
Phoenix Contact REL-IR2/L-120AC/2X21 Relè 120 V/AC 12 A 2 scambi 10 pz. Pezzo

2225508


Connettore
250 V DC/AC
12 A
2 scambi
120 V/AC
Phoenix Contact REL-IR2/L-230AC/2X21 Relè 230 V/AC 12 A 2 scambi 10 pz. Pezzo
Phoenix Contact REL-IR2/L-230AC/2X21 Relè 230 V/AC 12 A 2 scambi 10 pz. Pezzo

2225509


Connettore
250 V DC/AC
12 A
2 scambi
230 V/AC
Phoenix Contact REL-IR4/LDP- 12DC/4X21AU Relè 12 V/DC 50 mA 4 scambi 10 pz. Pezzo
Phoenix Contact REL-IR4/LDP- 12DC/4X21AU Relè 12 V/DC 50 mA 4 scambi 10 pz. Pezzo

2225510


Connettore
30 V/AC
50 mA
4 scambi
12 V/DC

Documenti & Download

Scheda tecnica

European union

Scheda tecnica 2225532 Phoenix Contact REL-OR3/L-230AC/3X21 Relè 230 V/AC 10 A 3 scambi 10 pz.

Scheda tecnica 2225532 Phoenix Contact REL-OR3/L-230AC/3X21 Relè 230 V/AC 10 A 3 scambi 10 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2225532 Phoenix Contact REL-OR3/L-230AC/3X21 Relè 230 V/AC 10 A 3 scambi 10 pz.

Descrizione

Relè ottale a innesto con contatti di potenza, 3 contatti di commutazione, pulsante di prova, indicatore di posizione di commutazione meccanica, tensione d'ingresso: 230 V CA

Testo tradotto automaticamente.

Descrizione

Relè ottale a innesto con contatti di potenza, 3 contatti di commutazione, pulsante di prova, indicatore di posizione di commutazione meccanica, tensione d'ingresso: 230 V CA

Testo tradotto automaticamente.
