Acquista Phoenix Contact REL-OR3/LDP-12DC/3X21 Relè 12 V/DC 10 A 3 scambi 50 pz. Pezzo da Conrad

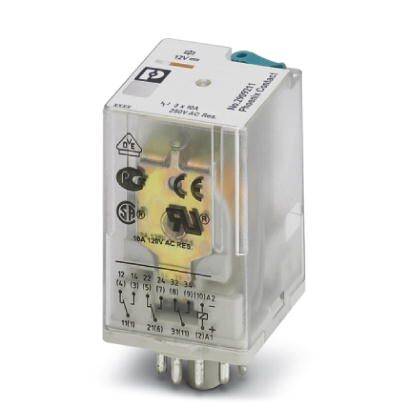

Un relè elettrico trasparente con vari simboli tecnici ed etichette sulla superficie, che mostra specifiche di modello e tensione.

Immagine simile

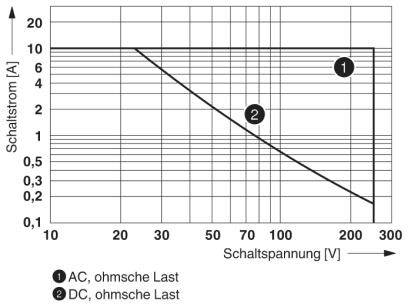

Diagramma mostra la corrente di commutazione (A) rispetto alla tensione di commutazione (V). Due curve: '1' per carichi AC, '2' per carichi DC. Assi etichettati, da 0-300 V, 0-20 A.

Grafico mostra la curva del fattore di riduzione (da 0,3 a 1) contro COS φ (da 0 a 1), decrescente da 1 a 0 fino a 0,3 a 1, con andamento lineare discendente.

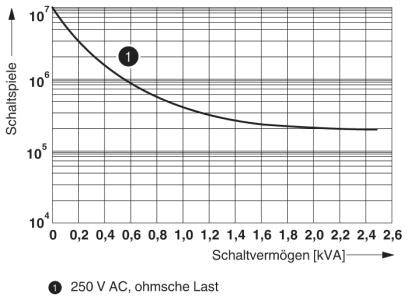

Il diagramma mostra un grafico log-log dei cicli di commutazione contro la capacità di commutazione in kVA, con una curva per '250 V CA, carico ohmico'.

Schema di un relè elettromagnetico con i contatti (11), (14) e (21). Mostra i morsetti e lo stato di commutazione.

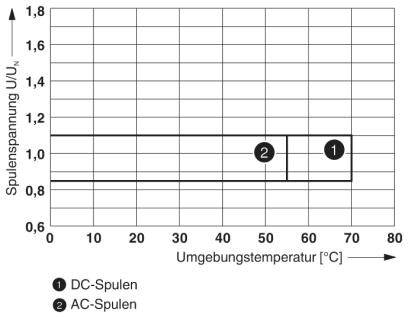

Il diagramma mostra la tensione delle bobine (U/UN) in funzione della temperatura ambiente (°C). Curva 1: bobine in corrente continua stabili fino a 65°C. Curva 2: bobine in corrente alternata stabili fino a 60°C.

1/6

Immagine simile

Tipo di imballaggio

Pezzo

Tipo prodotto

Relè

Tensione nominale bobina

12 V/DC

Tipo contatto

3 scambi

Tensione di commutazione max

250 V/DC

Scheda tecnica (PDF)

Consegna entro Lun. 12 Ott.

124 Set(s)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Set(s))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero (Confezione 50 pz.)

Set(s)

Totale (12,05 € / Pezzo)

602,46 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Tipo di protezione: RT I
Corrente d'ingresso tipica con un: 112 mA
Tensione di commutazione minima: 10 V (a 24 mA)
Corrente di commutazione minima: 10 mA (a 24 V)
Corrente di accensione massima: 30 A (20 ms. Dispositivo di chiusura)
Potenza di spegnimento (carico ohmico) massima:
240 W (A 24 V CC)
108 W (A 60 V CC)
52 W (A 110 V CC)
48 W (A 220 V CC)
Tensione ad impulso nominale: 4 kV
Isolamento: Isolamento di base
Grado di inquinamento: 3
Categoria di sovratensione III

Tipo di imballaggio: Pezzo

Tipo prodotto: Relè

Tipo: REL-OR3/LDP-12DC/3X21

Tensione nominale bobina: 12 V/DC

Tipo contatto: 3 scambi

Materiale di contatto: AgNi

Tensione di commutazione max: 250 V/DC

Corrente di commut. max.: 10 A

Max. potenza di commutazione: 240 W

Collegamento: Connettore

Tensione di isolamento: 250 V/AC

Tempo di risposta: 18 ms

Tempo di caduta: 20 ms

Durata meccanica: 2x 10⁷ cicli di commutazione

Caratteristiche: con tasto di prova

Min. temperatura: -40 °C

Temperatura max.: +70 °C

Larghezza: 35 mm

Altezza: 35 mm

Profondità: 54.4 mm

Dim.: (L x A x P) 35 x 35 x 54.4 mm

Contenuto: 50 pz.

Compatibile RoHS: Sì

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2225762 Phoenix Contact REL-OR3/LDP-12DC/3X21 Relè 12 V/DC 10 A 3 scambi 50 pz. Pezzo

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2225762 Phoenix Contact REL-OR3/LDP-12DC/3X21 Relè 12 V/DC 10 A 3 scambi 50 pz. Pezzo

Descrizione

Relè ottale a innesto con contatti di potenza, 3 contatti di commutazione, pulsante di prova, diodo di rotazione libera, indicatore meccanico di posizione dell'interruttore, polarità A1+, A2-, tensione d'ingresso: 12 V CC
