Phoenix Contact REL-OR3/LDP-220DC/3X21 Relè 220 V/DC 10 A 3 scambi 1 pz. Pezzo

EAN:
Codice produttore
Articolo n°:

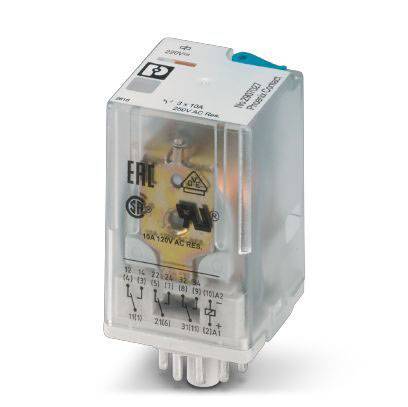

Un relè trasparente con contatti di commutazione visibili e simboli tecnici. Adatto per 10A/120V AC. Certificato EAC e UL.
Immagine simile
Un relè trasparente con contatti di commutazione visibili e simboli tecnici. Adatto per 10A/120V AC. Certificato EAC e UL.
Simbolo elettrico di schema con interruttori e connessioni, numerati da (1) a (34), che mostra i collegamenti e la direzione del flusso.
Phoenix Contact REL-OR3/LDP-220DC/3X21 Relè 220 V/DC 10 A 3 scambi 1 pz. Pezzo-2
1/3
Immagine simile
Tipo di imballaggio
Pezzo
Tipo prodotto
Relè
Tensione nominale bobina
220 V/DC
Tipo contatto
3 scambi
Tensione di commutazione max
250 V DC/AC
Scheda tecnica (PDF)
European union
Phoenix Contact
Consegna entro Gio. 8 Ott.

109 Pezzo(i)
Vendita e spedizione:
Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
15,57 €
3
5% = 0,77 €
14,80 €
5
7% = 1,09 €
14,48 €
10
8% = 1,29 €
14,28 €
25
10% = 1,52 €
14,05 €
50
11% = 1,78 €
13,79 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €

Numero

Totale (15,57 € / Pezzo)
15,57 €
IVA escl.
Diritto di reso di 14 giorni incluso
Segnala un problema
  • Highlights & Dettagli
  • Dati tecnici
  • Varianti
  • Documenti e download
  • Descrizione
  • Spesso comprati insieme

Highlights & Dettagli

Relè singolo

Servizi e promozioni supplementari

Dati tecnici

  • Tipo di protezione: RT I
  • Corrente d'ingresso tipica con un: 8 mA
  • Tensione di commutazione minima: 10 V (a 24 mA)
  • Corrente di commutazione minima: 10 mA (a 24 V)
  • Corrente di accensione massima: 30 A (20 ms. Dispositivo di chiusura)
  • Potenza di spegnimento (carico ohmico) massima:
  • 240 W (A 24 V CC)
  • 108 W (A 60 V CC)
  • 52 W (A 110 V CC)
  • 48 W (A 220 V CC)
  • Potenza di commutazione minima: 0,24 W
  • Tensione ad impulso nominale: 4 kV
  • Isolamento: Isolamento di base
  • Grado di inquinamento: 3
  • Categoria di sovratensione III
Tipo di imballaggio

Pezzo

Tipo prodotto

Relè

Tipo

REL-OR3/LDP-220DC/3X21

Tensione nominale bobina

220 V/DC

Tensione di innesco (min.)

132 V/DC

Tensione di innesco (max.)

176 V/DC

Tipo contatto

3 scambi

Materiale di contatto

AgNi

Tensione di commutazione max

250 V DC/AC

Corrente di commut. max.

10 A

Max. potenza di commutazione

240 W

Collegamento

Connettore

Tensione di isolamento

250 V/AC

Tempo di risposta

18 ms

Tempo di caduta

7 ms

Durata meccanica

1x 10 7 cicli di commutazione

Caratteristiche

innestabile

Min. temperatura

-40 °C

Temperatura max.

+70 °C

Larghezza

35 mm

Altezza

35 mm

Profondità

54.4 mm

Dim.

(L x A x P) 35 x 35 x 54.4 mm

Contenuto

1 pz.

Compatibile RoHS

Sì

UKCA

Non rilevante

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Collegamento
Tensione di commutazione max
Corrente di commut. max.
Tipo contatto
Tensione nominale bobina

Phoenix Contact REL-IR2/LDP- 12DC/2X21 Relè 12 V/DC 12 A 2 scambi 10 pz.
Phoenix Contact REL-IR2/LDP- 12DC/2X21 Relè 12 V/DC 12 A 2 scambi 10 pz.

2225500


Connettore
250 V DC/AC
12 A
2 scambi
12 V/DC
Phoenix Contact REL-IR2/LDP- 24DC/2X21 Relè 24 V/DC 12 A 2 scambi 10 pz. Pezzo
Phoenix Contact REL-IR2/LDP- 24DC/2X21 Relè 24 V/DC 12 A 2 scambi 10 pz. Pezzo

2225501


Connettore
250 V DC/AC
12 A
2 scambi
24 V/DC
Phoenix Contact REL-IR2/LDP- 48DC/2X21 Relè 48 V/DC 12 A 2 scambi 10 pz.
Phoenix Contact REL-IR2/LDP- 48DC/2X21 Relè 48 V/DC 12 A 2 scambi 10 pz.

2225502


Connettore
250 V DC/AC
12 A
2 scambi
48 V/DC
Phoenix Contact REL-IR2/LDP- 60DC/2X21 Relè 60 V/DC 12 A 2 scambi 10 pz. Pezzo
Phoenix Contact REL-IR2/LDP- 60DC/2X21 Relè 60 V/DC 12 A 2 scambi 10 pz. Pezzo

2225503


Connettore
250 V DC/AC
12 A
2 scambi
60 V/DC
Phoenix Contact REL-IR2/LDP-110DC/2X21 Relè 110 V/DC 12 A 2 scambi 10 pz. Pezzo
Phoenix Contact REL-IR2/LDP-110DC/2X21 Relè 110 V/DC 12 A 2 scambi 10 pz. Pezzo

2225504


Connettore
250 V DC/AC
12 A
2 scambi
110 V/DC
Phoenix Contact REL-IR2/LDP-125DC/2X21 Relè 125 V/DC 12 A 2 scambi 10 pz. Pezzo
Phoenix Contact REL-IR2/LDP-125DC/2X21 Relè 125 V/DC 12 A 2 scambi 10 pz. Pezzo

2225505


Connettore
250 V DC/AC
12 A
2 scambi
125 V/DC
Phoenix Contact REL-IR2/L- 24AC/2X21 Relè 24 V/AC 12 A 2 scambi 10 pz. Pezzo
Phoenix Contact REL-IR2/L- 24AC/2X21 Relè 24 V/AC 12 A 2 scambi 10 pz. Pezzo

2225507


Connettore
250 V DC/AC
12 A
2 scambi
24 V/AC
Phoenix Contact REL-IR2/L-120AC/2X21 Relè 120 V/AC 12 A 2 scambi 10 pz. Pezzo
Phoenix Contact REL-IR2/L-120AC/2X21 Relè 120 V/AC 12 A 2 scambi 10 pz. Pezzo

2225508


Connettore
250 V DC/AC
12 A
2 scambi
120 V/AC
Phoenix Contact REL-IR2/L-230AC/2X21 Relè 230 V/AC 12 A 2 scambi 10 pz. Pezzo
Phoenix Contact REL-IR2/L-230AC/2X21 Relè 230 V/AC 12 A 2 scambi 10 pz. Pezzo

2225509


Connettore
250 V DC/AC
12 A
2 scambi
230 V/AC
Phoenix Contact REL-IR4/LDP- 12DC/4X21AU Relè 12 V/DC 50 mA 4 scambi 10 pz. Pezzo
Phoenix Contact REL-IR4/LDP- 12DC/4X21AU Relè 12 V/DC 50 mA 4 scambi 10 pz. Pezzo

2225510


Connettore
30 V/AC
50 mA
4 scambi
12 V/DC

Documenti & Download

Scheda tecnica

European union

Scheda tecnica 2225679 Phoenix Contact REL-OR3/LDP-220DC/3X21 Relè 220 V/DC 10 A 3 scambi 1 pz. Pezzo

Scheda tecnica 2225679 Phoenix Contact REL-OR3/LDP-220DC/3X21 Relè 220 V/DC 10 A 3 scambi 1 pz. Pezzo

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2225679 Phoenix Contact REL-OR3/LDP-220DC/3X21 Relè 220 V/DC 10 A 3 scambi 1 pz. Pezzo

Descrizione

Relè ottale a innesto con contatti di potenza, 3 contatti di commutazione, pulsante di prova, indicatore meccanico di posizione dell'interruttore, tensione della bobina: 220 V CC, tensione di risposta a 23 °C senza eccitazione ≥ 60 %...  80% della tensione di misurazione (≥ 132 V CC... ≤ 176 V CC)

Testo tradotto automaticamente.

Descrizione

Relè ottale a innesto con contatti di potenza, 3 contatti di commutazione, pulsante di prova, indicatore meccanico di posizione dell'interruttore, tensione della bobina: 220 V CC, tensione di risposta a 23 °C senza eccitazione ≥ 60 %...  80% della tensione di misurazione (≥ 132 V CC... ≤ 176 V CC)

Testo tradotto automaticamente.
