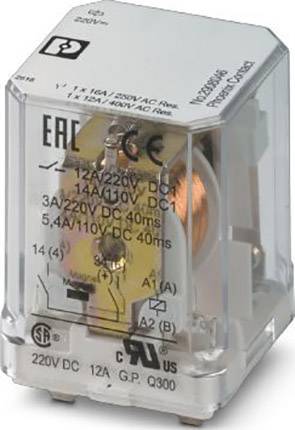

Phoenix Contact REL-PR1-220DC/1/MB Relè 220 V/DC 16 A 1 NA 1 pz. Pezzo
EAN:
Codice produttore
Articolo n°:
Tipo di imballaggio
Pezzo
Tipo prodotto
Relè
Tensione nominale bobina
220 V/DC
Tipo contatto
1 NA
Tensione di commutazione max
440 V/AC
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
18,02 €
3
5% = 0,89 €
17,13 €
5
7% = 1,25 €
16,77 €
10
8% = 1,49 €
16,53 €
25
10% = 1,75 €
16,27 €
50
11% = 2,05 €
15,97 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (18,02 € / Pezzo)
18,02 €
IVA escl.
Diritto di reso di 14 giorni incluso
Dati tecnici
- Tipo di protezione: RT I
- Corrente d'ingresso tipica con un: 7,3 mA
- Tensione di commutazione minima: 5 V (a 24 mA)
- Corrente di commutazione minima: 5 mA (a 24 V)
- Corrente di accensione massima: 50 A (20 ms)
- Potenza di spegnimento (carico ohmico) massima:
- 384 W (A 24 V CC)
- 900 W (A 60 V CC)
- 1540 W (A 110 V CC)
- 2640 W (A 220 V CC)
- Potenza di commutazione minima: 120 mW
- Tensione ad impulso nominale: 4 kV
- Grado di inquinamento: 3
- Categoria di sovratensione III
- Tipo di imballaggio
Pezzo
- Tipo prodotto
Relè
- Tipo
REL-PR1-220DC/1/MB
- Tensione nominale bobina
220 V/DC
- Tipo contatto
1 NA
- Materiale di contatto
AgNi
- Tensione di commutazione max
440 V/AC
- Corrente di commut. max.
16 A
- Max. potenza di commutazione
2640 W
- Collegamento
Connettore
- Tensione di isolamento
4 kV
- Tempo di risposta
20 ms
- Tempo di caduta
15 ms
- Durata meccanica
2x 10 7 cicli di commutazione
- Caratteristiche
innestabile
- Min. temperatura
-40 °C
- Temperatura max.
+70 °C
- Larghezza
38.6 mm
- Altezza
36.1 mm
- Profondità
45.5 mm
- Dim.
(L x A x P) 38.6 x 36.1 x 45.5 mm
- Contenuto
1 pz.
- Compatibile RoHS
Sì
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 2225723 Phoenix Contact REL-PR1-220DC/1/MB Relè 220 V/DC 16 A 1 NA 1 pz. Pezzo
Scheda tecnica 2225723 Phoenix Contact REL-PR1-220DC/1/MB Relè 220 V/DC 16 A 1 NA 1 pz. Pezzo
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2225723 Phoenix Contact REL-PR1-220DC/1/MB Relè 220 V/DC 16 A 1 NA 1 pz. Pezzo
Descrizione
Relè ad alte prestazioni a innesto con contatti di potenza, appositamente per la commutazione di carichi DC elevati, 1 contatto NA, magnete a soffiaggio, tensione della bobina: 220 V CC
