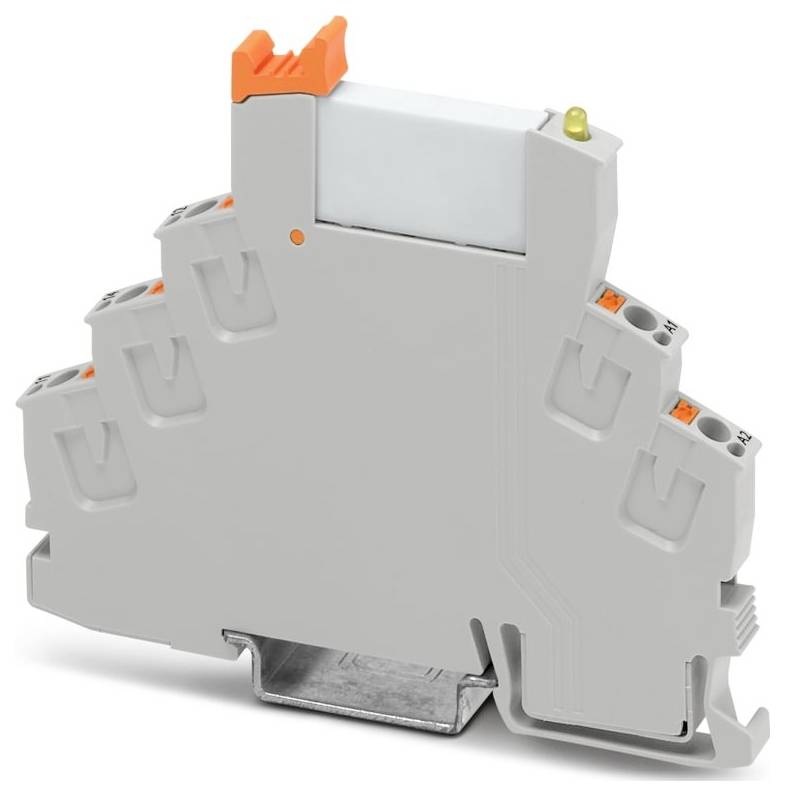

Immagine simile

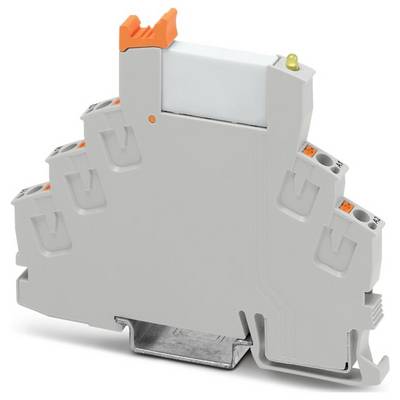

Immagine simile
Phoenix Contact RIF-0-RPT-24DC/21AU Modulo relè 1 scambio 10 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Modulo relè
Tipo contatto
1 scambio
Tensione di commutazione max
250 V DC/AC
Tipo
RIF-0-RPT-24DC/21AU
Collegamento
Collegamento a molla push-in
Scheda tecnica (PDF)
Quantità (Set(s))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
80,32 €
3
3% = 2,22 €
78,10 €
5
4% = 3,12 €
77,20 €
10
5% = 3,71 €
76,61 €
25
5% = 4,38 €
75,94 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero (Confezione 10 pz.)
Totale (8,03 € / Pezzo)
80,32 €
IVA escl.
Diritto di reso di 14 giorni incluso
Dati tecnici
- Famiglia di prodotti: Completa RIFLINE
- Tipo di collegamento: Collegamento Push-in
- Sezione del conduttore flessibile: 0,14 mm²... 1,5 mm²;0,14 mm² ... 1,5 mm² (tubetto terminale con boccola in plastica)
- Sezione del conduttore rigido: 0,14 mm² ... 1.5 mm²
- Sezione del conduttore AWG: 24 ... 16
- Larghezza: 6,2 mm
- Altezza: 93 mm
- Profondità: 78 mm
- Colore: Grigio (RAL 7042)
- Condizioni ambientali: Condizioni ambientali
- Temperatura ambiente (in funzione): Da -40 °C a ... 60 °C
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
- Norme/disposizioni: IEC 60947-5-1
- Nota: I seguenti valori si applicano quando lo strato di oro è distrutto
- Tipo di montaggio: Montaggio su guide portanti
- Proprietà di isolamento: Proprietà di isolamento
- Categoria di sovratensione III
- Grado di inquinamento: 2
- Lunghezza di spellatura: 8 mm
- Posizione di montaggio: qualsiasi
- Identificazione: ISA-S71.04. G3 Harsh Group;EN 60068-2-60
- Dissipazione di potenza massima alla condizione nominale: 0,22 W.
- Modalità di funzionamento: 100 % ed
- Intervallo di tensione d'ingresso: 19,2 V DC ... 36 V C.C. (20 °C)
- Dimensioni dell'articolo: Dimensioni dell'articolo
- Riferimento di montaggio: Allineabile senza distanza
- Soppressore: diodo di ricircolo
- Test dei gas nocivi: Test dei gas nocivi
- Tensione di commutazione massima: 250 V AC/DC
- Applicazione: Universale
- Corrente di attivazione massima: 50 ma
- Isolamento: Separazione sicura
- Livello di cura dei dati: Livello di cura dei dati
- Data ultima manutenzione dati: 20.01.2026
- TENSIONE NOMINALE D'INGRESSO UN: 24 V DC
- Gamma di tensioni di ingresso rispetto a un: Vedere lo schema
- Corrente d'ingresso tipica con un: 9 ma
- Indicatore di alimentazione: LED giallo
- Modello contatto: 1 contatto di scambio.
- Corrente permanente limite: 6 A.
- Classe di infiammabilità UL 94 (alloggiamento): V2 (alloggiamento)
- Tensione di isolamento nominale: 250 V CA
- Tensione ad impulso nominale: 6 kV
- Tipo di protezione (base relè): IP20 (base relè)
- Tipo di protezione (relè): RT III (relè)
- Commutare: Commutare
- Durata meccanica: Circa 2 x 107 cicli di commutazione
- Tensione di prova (avvolgimento/contatto): 4 kV eff (50 Hz, 1 min., avvolgimento/contatto)
- Lato eccitatore: Lato eccitatore
- Comportamento di commutazione dell'azionamento: Monostabile
- Azionamento (polarità): Polarizzato
- Tempo di risposta tipico: 5 ms.
- Tempo di ritardo tipico: 8 ms.
- Tipo di contatto di commutazione: Contatto singolo
- Materiale del contatto: AgSnO
- Tensione di commutazione minima: 5 V (a 100 mA)
- Corrente di commutazione minima: 10 mA (a 12 V)
- Potenza di spegnimento (carico ohmico) max.: 140 W (a 24 V DC);20 W (a 48 V DC);18 W (a 60 V DC);23 W (a 110 V DC);40 W (a 220 V DC);1500 va (a 250 V AC)
- Capacità di commutazione: 2 a (a 24 V, DC13);0,2 a (a 110 V, DC13);0,1 a (a 220 V, DC13);3 a (a 24 V, AC15);3 a (a 120 V, AC15);3 a (a 230 V, AC15)
- Durata elettrica: Vedere lo schema
- Commutazione: In caso di strato dorato distrutto: Commutazione: In caso di strato dorato distrutto
- Tensione bobina: 24 V c.c.
- Categoria di utilizzo CB Scheme (IEC 60947-5-1): AC15, 3 a/250 V (dispositivo di chiusura);AC15, 1 a/250 V (dispositivo di apertura);DC13, 1,5 a/24 V (dispositivo di chiusura);DC13, 0,2 a/110 V (dispositivo di chiusura);DC13, 0,1 a/220 V (dispositivo di chiusura)
- Tipo prodotto
Modulo relè
- Tipo
RIF-0-RPT-24DC/21AU
- Collegamento
Collegamento a molla push-in
- Tensione di innesco (min.)
19.2 V/DC
- Tensione di innesco (max.)
36 V/DC
- Tempo di risposta
5 ms
- Tempo di caduta
8 ms
- Tipo contatto
1 scambio
- Materiale di contatto
AgSnO + placcato oro
- Tensione di commutazione max
250 V DC/AC
- Max. potenza di commutazione
1500 VA
- Caratteristiche
con diodo di ricircolo
IP20
- Temperatura max.
85 °C
- Min. temperatura
-40 °C
- Profondità
78 mm
- Larghezza
6.2 mm
- Altezza
93 mm
- Dim.
(L x A x P) 6.2 x 93 x 78 mm
- Contenuto
10 pz.
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3579691 Phoenix Contact RIF-0-RPT-24DC/21AU Modulo relè 1 scambio 10 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3579691 Phoenix Contact RIF-0-RPT-24DC/21AU Modulo relè 1 scambio 10 pz.
Descrizione
Modulo relè premontato con collegamento Push-in, composto da: Base relè con espulsore e relè di contatto oro multistrato. Modello contatto: 1 contatto di scambio. Tensione in ingresso: 24 V DC
