Acquista Phoenix Contact RIF-1-RPT-LDP-24DC/2X21/FG Modulo relè Tensione nom.: 24 V/DC Corrente di commut. max.: 6 A 2 scambi Pez da Conrad

Un modulo relè grigio con coperture trasparenti e componenti metalliche, idoneo per sistemi di controllo industriali.

Immagine simile

'Schema elettrico: In alto, interruttore doppio con contatti 11, 12, 21, 22, 14, 24. In basso, circuito elettrico con diodi e resistenza.'

Diagramma di un relè elettrico: In alto morsetti 22, 24, 12, 14; in basso A2-, A1+. Diodi e resistenza inseriti in serie.

Il diagramma mostra la corrente limite per contatto in funzione della temperatura ambiente. A partire da 50 °C, diminuisce linearmente fino a 6A.

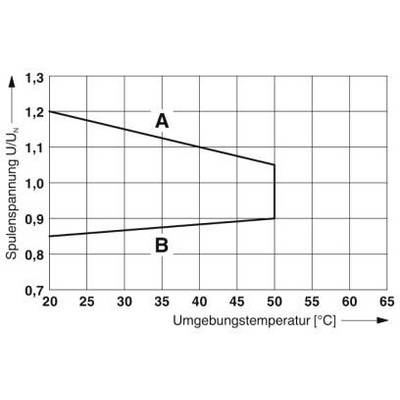

Il diagramma mostra la tensione dell'avvolgimento U/UN in relazione alla temperatura ambiente (20-65°C). La linea A inizia a 1,2 e scende; la linea B sale da 0,9.

1/5

Immagine simile

Tipo di imballaggio

Pezzo

Tipo prodotto

Modulo relè

Tipo contatto

2 scambi

Tensione nom.

24 V/DC

Tensione di commutazione max

250 V DC/AC

Scheda tecnica (PDF)

Consegna entro Ven. 2 Ott.

43 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (44,25 € / Pezzo)

44,25 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Dissipazione di potenza alla condizione nominale: 0,72 W
Tensione di commutazione massima: 250 V CA/CC
Tensione di commutazione minima: 15 V CA/CC
Corrente di commutazione minima: 10 mA
Corrente di accensione massima: 6 A.
Potenza di spegnimento (carico ohmico) massima:
144 W (A 24 V CC)
288 W (A 48 V CC)
88 W (A 110 V CC)
110 W (A 220 V CC)
1500 VA (A 250 V CA)
Capacità di commutazione:
2 A (A 24 V, DC13)
3 A (A 230 V, AC15)
Posizione di montaggio: qualsiasi
Riferimento di montaggio: Allineabile senza distanza
Lunghezza di spellatura: 8 mm
Sezione conduttore rigida: 0,14 mm²... 1,5 mm²
Sezione del conduttore flessibile: 0,14 mm²... 1,5 mm²
Sezione conduttore AWG: 26... 16 (rigido)
Tensione di isolamento nominale: 250 V.
Tensione a impulso nominale: 6 kV
Isolamento: Separazione sicura
Categoria di sovratensione III

Tipo di imballaggio: Pezzo

Tipo prodotto: Modulo relè

Tipo: RIF-1-RPT-LDP-24DC/2X21/FG

Collegamento: morsetto Push-In

Colore: Multicolore

Tensione di innesco (max.): 24 V/DC

Tempo di risposta: 10 ms

Tempo di caduta: 10 ms

Tipo contatto: 2 scambi

Materiale di contatto: AgNi

Tensione nom.: 24 V/DC

Tensione di commutazione max: 250 V DC/AC

Corrente di commut. max.: 6 A

Max. potenza di commutazione: 1500 VA

Durata meccanica: 10⁷ commutazioni

Potenza bobina: 0.72 W

Caratteristiche: con LED

: IP20

Temperatura max.: +50 °C

Min. temperatura: -20 °C

Lunghezza: 70 mm

Larghezza: 16 mm

Altezza: 93 mm

Dim.: (L x L x A) 70 x 16 x 93 mm

Contenuto: 1 pz.

Peso: 71.5 g

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2225729 Phoenix Contact RIF-1-RPT-LDP-24DC/2X21/FG Modulo relè Tensione nom.: 24 V/DC Corrente di commut. max.: 6 A 2 scambi Pez

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2225729 Phoenix Contact RIF-1-RPT-LDP-24DC/2X21/FG Modulo relè Tensione nom.: 24 V/DC Corrente di commut. max.: 6 A 2 scambi Pez

Descrizione

Modulo relè preassemblato con collegamento Push-in, composto da: Base relè, relè di sicurezza con contatti a guida forzata in conformità con DIN EN 50205, modulo di visualizzazione/soppressione delle interferenze a innesto e staffa di fissaggio, tipo di contatto: 2 contatti di commutazione, tensione d'ingresso: 24 V CC
