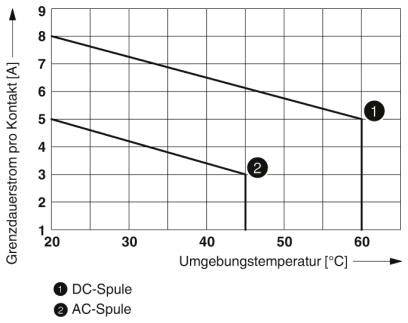

![Il diagramma mostra la corrente di durata limite per contatto [A] in funzione della temperatura ambiente [°C] per bobine in corrente continua e alternata. La bobina in corrente alternata ha un limite inferiore.](https://asset.conrad.com/media10/isa/160267/c1/-/it/002141002TI01/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)

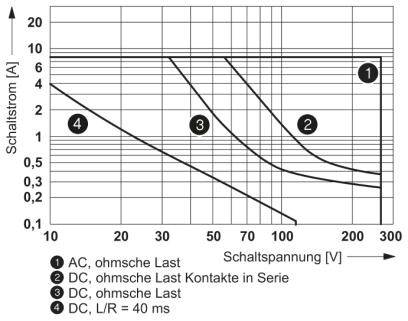

![Il diagramma mostra la corrente di commutazione [A] rispetto alla tensione di commutazione [V] per diversi tipi di carico: 1) AC con carico ohmico, 2) DC con carico in serie, 3) DC con carico ohmico, 4) DC, L/R = 40 ms.](https://asset.conrad.com/media10/isa/160267/c1/-/it/002141002TI05/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/8
Immagine simile
Phoenix Contact RIF-1-RPT-LDP-24DC/2X21MS Modulo relè Tensione nom.: 24 V/DC 2 scambi 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Modulo relè
Tipo contatto
2 scambi
Tensione nom.
24 V/DC
Tensione di commutazione max
250 V DC/AC
Tipo
RIF-1-RPT-LDP-24DC/2X21MS
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
15,57 €
3
5% = 0,77 €
14,80 €
5
7% = 1,09 €
14,48 €
10
8% = 1,29 €
14,28 €
25
10% = 1,52 €
14,05 €
50
11% = 1,78 €
13,79 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (15,57 € / Pezzo)
15,57 €
IVA escl.
Solo 8 Pezzo(i) disponibili
Dati tecnici
- Dissipazione di potenza alla condizione nominale: 0,43 W.
- Tensione di commutazione massima: 250 V CA/CC
- Tensione di commutazione minima: 12 V (a 10 mA)
- Corrente di commutazione minima: 10 mA (a 12 V)
- Corrente di accensione massima: 12 A (20 ms, dispositivo di chiusura)
- Potenza di spegnimento (carico ohmico) massima:
- 192 W (A 24 V CC)
- 62 W (A 48 V CC)
- 42 W (A 60 V CC)
- 55 W (A 110 V CC)
- 66 W (A 220 V CC)
- 2000 VA (A 250 V CA)
- Capacità di commutazione:
- 1 A (A 24 V, DC13)
- 1,5 A (A 230 V, AC15)
- Posizione di montaggio: qualsiasi
- Riferimento di montaggio: Allineabile senza distanza
- Lunghezza di spellatura: 8 mm
- Sezione conduttore rigida: 0,14 mm²... 1,5 mm²
- Sezione del conduttore flessibile: 0,14 mm²... 1,5 mm²
- Sezione conduttore AWG: 26... 16 (rigido)
- Tensione di isolamento nominale: 250 V CA
- Tensione a impulso nominale: 6 kV
- Isolamento: Separazione sicura
- Categoria di sovratensione III
- Tipo prodotto
Modulo relè
- Tipo
RIF-1-RPT-LDP-24DC/2X21MS
- Collegamento
morsetto Push-In
- Tempo di risposta
9 ms
- Tempo di caduta
10 ms
- Tipo contatto
2 scambi
- Materiale di contatto
AgNi
- Tensione nom.
24 V/DC
- Tensione di commutazione max
250 V DC/AC
- Durata meccanica
5X 10 6 cicli di commutazione
- Caratteristiche
con LED
con diodo di ricircolo
IP20
- Temperatura max.
+60 °C
- Min. temperatura
-40 °C
- Lunghezza
75 mm
- Larghezza
16 mm
- Altezza
93 mm
- Dim.
(L x L x A) 75 x 16 x 93 mm
- Contenuto
1 pz.
0.018 A
16
96 mm
75 mm
FALSE
Polarized
Mono stable
FALSE
Single contact
TRUE
Other
19.2-30 V
Untreated
IP20
TRUE
DC
0
0
2
Other
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 2141002 Phoenix Contact RIF-1-RPT-LDP-24DC/2X21MS Modulo relè Tensione nom.: 24 V/DC 2 scambi 1 pz.
Scheda tecnica 2141002 Phoenix Contact RIF-1-RPT-LDP-24DC/2X21MS Modulo relè Tensione nom.: 24 V/DC 2 scambi 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2141002 Phoenix Contact RIF-1-RPT-LDP-24DC/2X21MS Modulo relè Tensione nom.: 24 V/DC 2 scambi 1 pz.
Descrizione

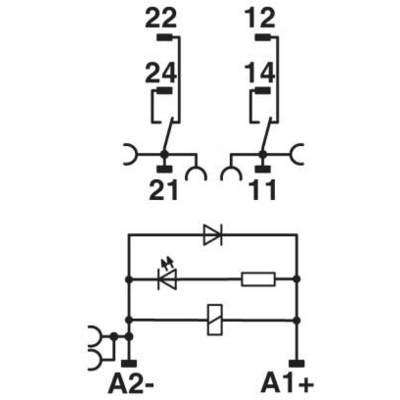

Modulo relè pre-assemblato con collegamento Push-in, composto da: Base relè, staffa di supporto relè e relè di contatto di potenza con pulsante di prova, LED di stato integrato e diodo a ruota libera. Tipo di contatto: 2 contatti di commutazione. Tensione in ingresso: 24 V DC
