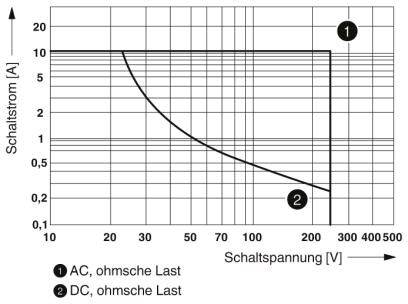

![Il diagramma mostra la curva corrente di commutazione-tensione di commutazione. Curve caratteristiche: 'AC, carico ohmico' in (1), 'DC, carico ohmico' in (2). Asse Y: Corrente di commutazione [A], Asse X: Tensione di commutazione [V].](https://asset.conrad.com/media10/isa/160267/c1/-/it/002140973TI02/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)

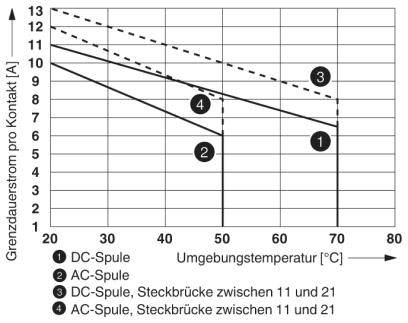

![Diagramma del limite di corrente continua [A] in funzione della temperatura ambiente [°C]. Confronto tra quattro curve: bobina in corrente continua, bobina in corrente alternata con diversi tipi di collegamento.](https://asset.conrad.com/media10/isa/160267/c1/-/it/002140973TI05/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/8
Immagine simile

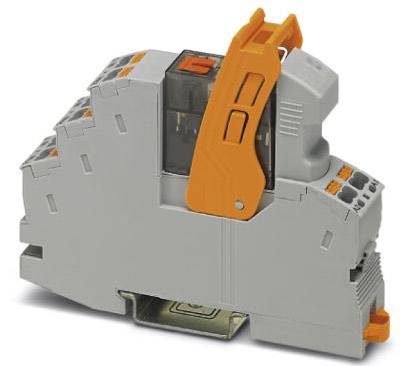

Phoenix Contact RIF-1-RPT-LV-230AC/1X21MS Modulo relè Tensione nom.: 230 V/AC 1 scambio Pezzo 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo di imballaggio
Pezzo
Tipo prodotto
Modulo relè
Tipo contatto
1 scambio
Tensione nom.
230 V/AC
Tensione di commutazione max
250 V DC/AC
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
10
-
17,20 €
30
5% = 0,85 €
16,35 €
50
7% = 1,19 €
16,01 €
100
8% = 1,42 €
15,78 €
200
10% = 1,68 €
15,52 €
400
11% = 1,95 €
15,25 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Quantità minima ordinabile: 10
Multipli: 10
Totale (17,20 € / Pezzo)
172,00 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Dati tecnici
- Dissipazione di potenza alla condizione nominale: 0,81 W.
- Tensione di commutazione massima: 250 V CA/CC
- Tensione di commutazione minima: 12 V (a 10 mA)
- Corrente di commutazione minima: 10 mA (a 12 V)
- Corrente di accensione massima: 32 A (20 ms, dispositivo di chiusura)
- Potenza di spegnimento (carico ohmico) massima:
- 264 W (A 24 V CC)
- 62 W (A 48 V CC)
- 48 W (A 60 V CC)
- 52 W (A 110 V CC)
- 66 W (A 220 V CC)
- 2500 VA (A 250 V CA)
- Capacità di commutazione:
- 2 A (A 24 V, DC13)
- 3 A (A 240 V, AC15)
- Posizione di montaggio: qualsiasi
- Riferimento di montaggio: Allineabile senza distanza
- Lunghezza di spellatura: 8 mm
- Sezione conduttore rigida: 0,14 mm²... 1,5 mm²
- Sezione del conduttore flessibile: 0,14 mm²... 1,5 mm²
- Sezione conduttore AWG: 26... 16 (rigido)
- Tensione di isolamento nominale: 250 V CA
- Tensione a impulso nominale: 6 kV
- Isolamento: Separazione sicura
- Categoria di sovratensione III
- Tipo di imballaggio
Pezzo
- Tipo prodotto
Modulo relè
- Tipo
RIF-1-RPT-LV-230AC/1X21MS
- Collegamento
morsetto Push-In
- Tempo di risposta
4 ms
- Tipo contatto
1 scambio
- Materiale di contatto
AgNi
- Tensione nom.
230 V/AC
- Tensione di commutazione max
250 V DC/AC
- Max. potenza di commutazione
2500 VA

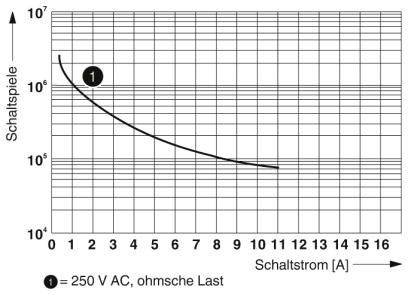

- Durata meccanica
5X 10 6 cicli di commutazione
- Potenza bobina
0.81 W
- Caratteristiche
con LED
con varistore
IP20
- Temperatura max.
+50 °C
- Min. temperatura
-40 °C
- Lunghezza
75 mm
- Larghezza
16 mm
- Altezza
93 mm
- Dim.
(L x L x A) 75 x 16 x 93 mm
- Contenuto
1 pz.
Documenti & Download
Scheda tecnica
Scheda tecnica 2140973 Phoenix Contact RIF-1-RPT-LV-230AC/1X21MS Modulo relè Tensione nom.: 230 V/AC 1 scambio Pezzo 1 pz.
Scheda tecnica 2140973 Phoenix Contact RIF-1-RPT-LV-230AC/1X21MS Modulo relè Tensione nom.: 230 V/AC 1 scambio Pezzo 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2140973 Phoenix Contact RIF-1-RPT-LV-230AC/1X21MS Modulo relè Tensione nom.: 230 V/AC 1 scambio Pezzo 1 pz.
Descrizione
Modulo relè preassemblato con collegamento Push-in, composto da: Base relè, staffa di supporto relè, modulo di soppressione delle interferenze a innesto e relè di contatto di potenza con pulsante di prova e LED di stato integrato. Modello contatto: 1 contatto di scambio. Tensione di ingresso 230 V/AC
