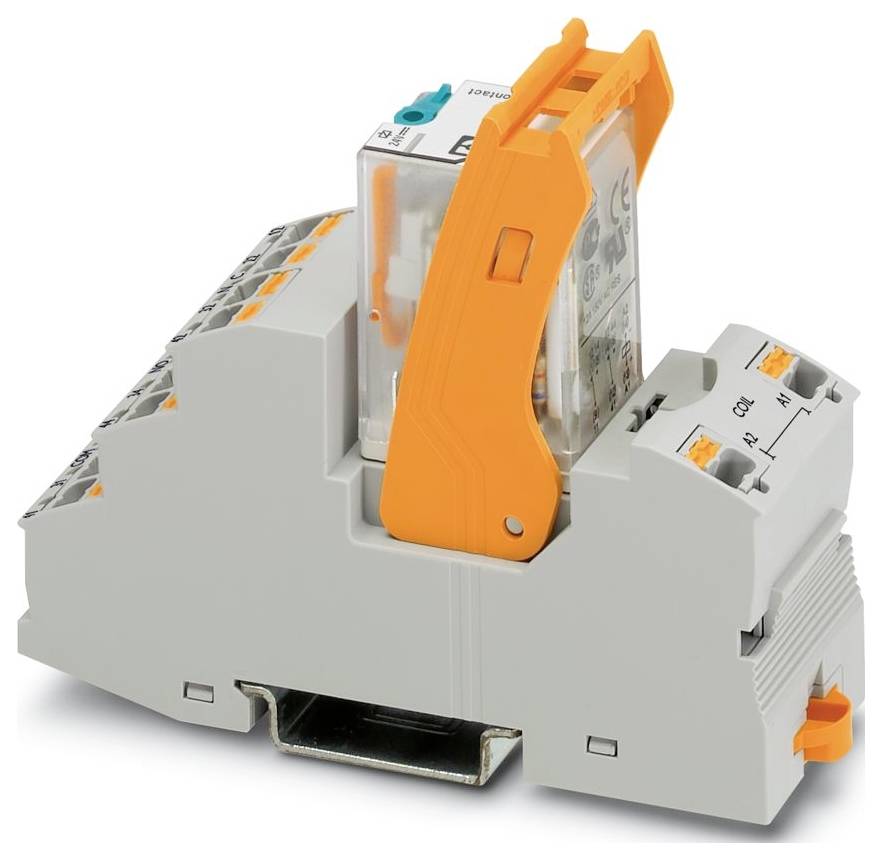

Phoenix Contact RIF-2-RPT-LDP-24DC/2X21 Modulo relè 2 scambi Pezzo 10 pz.
EAN:
Codice produttore
Articolo n°:
Tipo di imballaggio
Pezzo
Tipo prodotto
Modulo relè
Tipo contatto
2 scambi
Tensione di commutazione max
250 V DC/AC
Tipo
RIF-2-RPT-LDP-24DC/2X21
Scheda tecnica (PDF)
Quantità (Set(s))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
98,35 €
3
3% = 2,72 €
95,63 €
5
4% = 3,82 €
94,53 €
10
5% = 4,54 €
93,81 €
25
5% = 5,36 €
92,99 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero (Confezione 10 pz.)
Totale (9,84 € / Pezzo)
98,35 €
IVA escl.
Diritto di reso di 14 giorni incluso
Dati tecnici
- Famiglia di prodotti: Completa RIFLINE
- Tipo di collegamento: Collegamento Push-in
- Sezione del conduttore flessibile: 0,14 mm²... 1,5 mm²;0,14 mm² ... 1,5 mm² (tubetto terminale con boccola in plastica);0,14 mm² ... 1 mm² (tubetto terminale con boccola in plastica, due conduttori su morsetto doppio)
- Sezione del conduttore rigido: 0,14 mm² ... 1.5 mm²
- Sezione del conduttore AWG: 26 ... 16 (rigido);26 ... 16 (flessibile)
- Larghezza: 31 mm
- Altezza: 96 mm
- Profondità: 75 mm
- Colore: Grigio (RAL 7042)
- Condizioni ambientali: Condizioni ambientali
- Temperatura ambiente (in funzione): Da -40 °C a ... 60 °C
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
- Norme/disposizioni: IEC 60947-5-1
- Tipo di montaggio: Montaggio su guide portanti
- Proprietà di isolamento: Proprietà di isolamento
- Categoria di sovratensione III
- Grado di inquinamento: 2 (tensione nominale 230/400 V)
- Lunghezza di spellatura: 8 mm
- Posizione di montaggio: qualsiasi
- Identificazione: ISA-S71.04. G3 Harsh Group;EN 60068-2-60
- Dissipazione di potenza massima alla condizione nominale: 1,01 W.
- Diametro: 3,2 mm
- Modalità di funzionamento: 100 % ed
- Intervallo di tensione d'ingresso: 19,2 V DC ... 30 V C.C. (20 °C)
- Dimensioni dell'articolo: Dimensioni dell'articolo
- Riferimento di montaggio: Allineabile senza distanza
- Soppressore: diodo di ricircolo
- Test dei gas nocivi: Test dei gas nocivi
- Tensione di commutazione massima: 250 V AC/DC
- Applicazione: Universale
- Foro: Foro perforato
- Corrente di accensione massima: 30 A (20 ms, dispositivo di chiusura)
- Isolamento: Isolamento di base
- Livello di cura dei dati: Livello di cura dei dati
- Data ultima manutenzione dati: 20.01.2026
- TENSIONE NOMINALE D'INGRESSO UN: 24 V DC
- Gamma di tensioni di ingresso rispetto a un: Vedere lo schema
- Corrente d'ingresso tipica con un: 42 ma
- Indicatore di alimentazione: LED giallo
- Tipo di contatto: 2 contatti di commutazione
- Corrente permanente limite: 10 a (vedere schema)
- Classe di infiammabilità UL 94 (alloggiamento): V2 (alloggiamento)
- Tensione di isolamento nominale: 250 V CA
- Tensione ad impulso nominale: 4 kV
- Tipo di protezione (base relè): IP20 (base relè)
- Tipo di protezione (relè): RT i (relè)
- Commutare: Commutare
- Durata meccanica: Circa 2 x 107 cicli di commutazione
- Tensione di prova (avvolgimento/contatto): 2,5 kV eff (50 Hz, 1 min., avvolgimento/contatto)
- Lato eccitatore: Lato eccitatore
- Comportamento di commutazione dell'azionamento: Monostabile
- Azionamento (polarità): Polarizzato
- Tempo di risposta tipico: 13 ms.
- Tempo di ritardo tipico: 14 ms.
- Tipo di contatto di commutazione: Contatto singolo
- Materiale del contatto: Agni
- Tensione di commutazione minima: 5 V (24 ma)
- Corrente di commutazione minima: 5 ma (24 V)
- Potenza di spegnimento (carico ohmico) max.: 240 W (a 24 V DC);124 W (a 48 V DC);108 W (a 60 V DC);52 W (a 110 V DC);48 W (a 220 V DC);2500 va (a 250 V AC)
- Capacità di commutazione: 2 a (a 24 V, DC13);0,22 a (a 120 V, DC13);0,11 a (a 250 V, DC13);3 a (a 120 V, AC15);1,5 a (a 240 V, AC15)
- Tensione di prova (contatto/contatto): 2,5 kV eff (50 Hz, 1 min., contatto/contatto)
- Tensione bobina: 24 V c.c.
- Tipo di imballaggio
Pezzo
- Tipo prodotto
Modulo relè
- Tipo
RIF-2-RPT-LDP-24DC/2X21
- Collegamento
Collegamento a molla push-in
- Tensione di innesco (min.)
19.2 V/DC
- Tensione di innesco (max.)
30 V/DC
- Tempo di risposta
13 ms
- Tempo di caduta
14 ms
- Tipo contatto
2 scambi
- Materiale di contatto
AgNi
- Tensione di commutazione max
250 V DC/AC
- Max. potenza di commutazione
2500 VA
- Caratteristiche
con leva di bloccaggio
IP20
- Temperatura max.
85 °C
- Min. temperatura
-40 °C
- Profondità
75 mm
- Larghezza
31 mm
- Altezza
96 mm
- Dim.
(L x A x P) 31 x 96 x 75 mm
- Contenuto
10 pz.
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3579657 Phoenix Contact RIF-2-RPT-LDP-24DC/2X21 Modulo relè 2 scambi Pezzo 10 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3579657 Phoenix Contact RIF-2-RPT-LDP-24DC/2X21 Modulo relè 2 scambi Pezzo 10 pz.
Descrizione
Modulo relè premontato con collegamento Push-in, composto da: Base relè, relè di contatto di potenza e leva di fissaggio. Tipo di contatto: 2 contatti di commutazione. Tensione in ingresso: 24 V DC
