Immagine simile

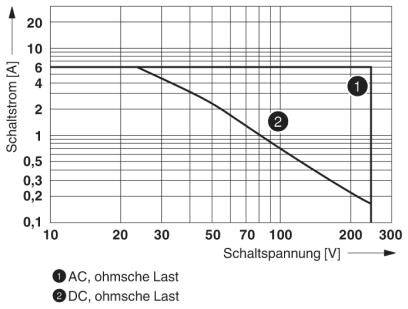

![Diagramma di una corrente di commutazione in funzione della tensione di commutazione; mostra la diminuzione della corrente di commutazione all'aumentare della tensione. 1: CA, 2: CC. Assi: Corrente di commutazione [A] e Tensione di commutazione [V].](https://asset.conrad.com/media10/isa/160267/c1/-/it/002140998TI02/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/8
Immagine simile
Phoenix Contact RIF-2-RSC-LDP-125DC/4X21 Modulo relè Tensione nom.: 125 V/DC Corrente di commut. max.: 6 A 4 scambi 1 pz
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Modulo relè
Tipo contatto
4 scambi
Tensione nom.
125 V/DC
Tensione di commutazione max
250 V DC/AC
Corrente di commut. max.
6 A
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
9,83 €
3
6% = 0,57 €
9,26 €
5
8% = 0,79 €
9,04 €
10
10% = 0,94 €
8,89 €
25
11% = 1,11 €
8,72 €
50
13% = 1,30 €
8,53 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (9,83 € / Pezzo)
9,83 €
IVA escl.
Solo 3 Pezzo(i) disponibili
Dati tecnici
- Tensione di commutazione massima: 250 V CA/CC
- Tensione di commutazione minima: 5 V (a 24 mA)
- Corrente di commutazione minima: 5 mA (a 24 V)
- Corrente di accensione massima: 16 A (20 ms, dispositivo di chiusura)
- Potenza di spegnimento (carico ohmico) massima:
- 144 W (A 24 V CC)
- 124 W (A 48 V CC)
- 108 W (A 60 V CC)
- 52 W (A 110 V CC)
- 48 W (A 220 V CC)
- 1500 VA (A 250 V CA)
- Capacità di commutazione:
- 2 A (A 24 V, DC13)
- 0,22 A (A 120 V, DC13)
- 0,11 A (A 250 V, DC13)
- 1,5 A (A 24 V, AC15)
- 1,5 A (A 120 V, AC15)
- 1 A (A 240 V, AC15)
- Posizione di montaggio: qualsiasi
- Riferimento di montaggio: Allineabile senza distanza
- Lunghezza di spellatura: 8 mm
- Sezione conduttore rigida: 0,5 mm²... 4 mm²
- Sezione del conduttore flessibile: 0,5 mm²... 4 mm²
- Sezione conduttore AWG: 20... 10 (rigido)
- Tensione di isolamento nominale: 250 V CA
- Tensione a impulso nominale: 2,5 kV
- Isolamento: Isolamento di base
- Categoria di sovratensione: II
- Tipo prodotto
Modulo relè
- Tipo
RIF-2-RSC-LDP-125DC/4X21
- Collegamento
A vite
- Tempo di risposta
13 ms
- Tempo di caduta
14 ms
- Tipo contatto
4 scambi
- Materiale di contatto
AgNi
- Tensione nom.
125 V/DC
- Tensione di commutazione max
250 V DC/AC
- Corrente di commut. max.
6 A

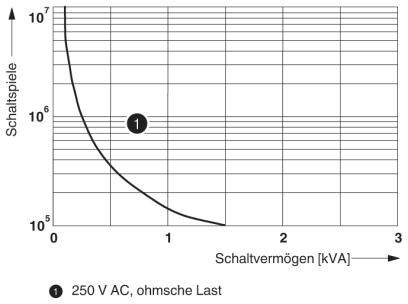

- Durata meccanica
2x 10 7 cicli di commutazione
- Caratteristiche
con LED
con diodo di ricircolo
IP20
- Temperatura max.
+60 °C
- Min. temperatura
-40 °C
- Lunghezza
75 mm
- Larghezza
27 mm
- Altezza
89 mm
- Dim.
(L x L x A) 75 x 27 x 89 mm
- Contenuto
1 pz.
Documenti & Download
Scheda tecnica
Scheda tecnica 2140998 Phoenix Contact RIF-2-RSC-LDP-125DC/4X21 Modulo relè Tensione nom.: 125 V/DC Corrente di commut. max.: 6 A 4 scambi 1 pz
Scheda tecnica 2140998 Phoenix Contact RIF-2-RSC-LDP-125DC/4X21 Modulo relè Tensione nom.: 125 V/DC Corrente di commut. max.: 6 A 4 scambi 1 pz
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2140998 Phoenix Contact RIF-2-RSC-LDP-125DC/4X21 Modulo relè Tensione nom.: 125 V/DC Corrente di commut. max.: 6 A 4 scambi 1 pz
Descrizione

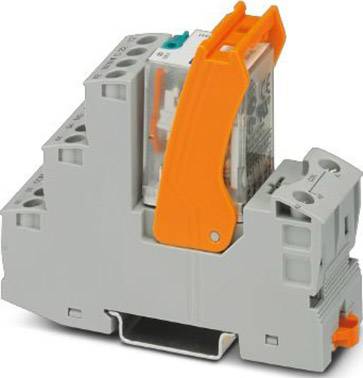

Modulo relè preassemblato con collegamento a vite, composto da: Base relè, relè di contatto di potenza e staffa di fissaggio. Tipo di contatto: 4 contatti di commutazione. Tensione in ingresso: 125 V DC
Testo tradotto automaticamente.
Testo tradotto automaticamente.
