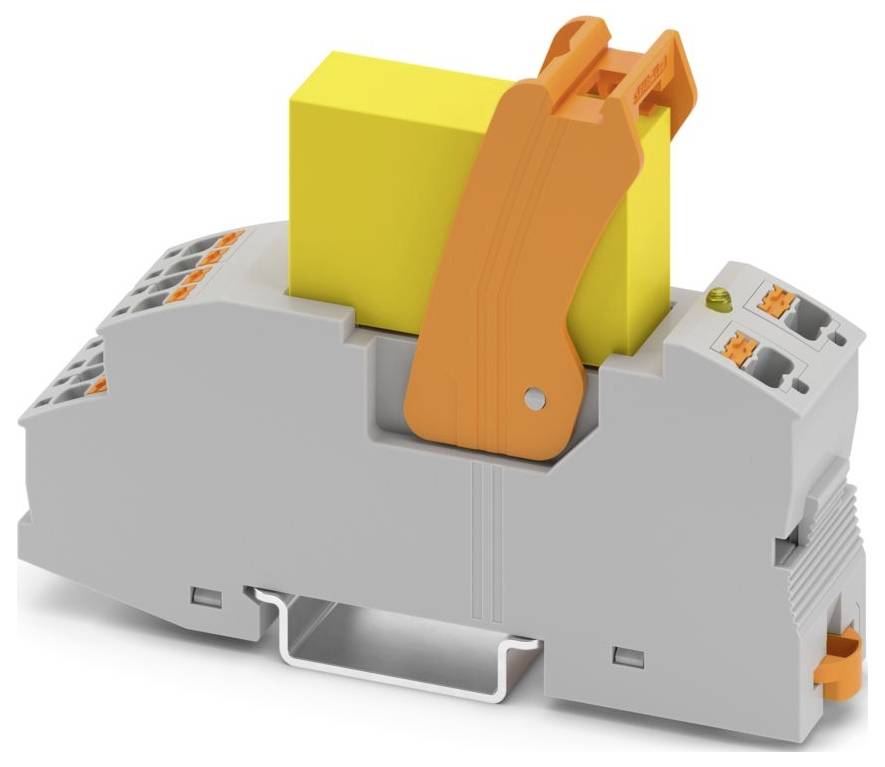

Phoenix Contact RIF-RPT-LDP-24DC/1X2/3X1/AU/FG Modulo relè 3 NA, 1 NC Pezzo 10 pz.
EAN:
Codice produttore
Articolo n°:
Tipo di imballaggio
Pezzo
Tipo prodotto
Modulo relè
Tipo contatto
3 NA
1 NC
Tensione di commutazione max
300 V/DC
Tipo
RIF-RPT-LDP-24DC/1X2/3X1/AU/FG
Scheda tecnica (PDF)
Quantità (Set(s))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
359,84 €
3
2% = 8,78 €
351,06 €
5
3% = 12,27 €
347,57 €
10
4% = 14,61 €
345,23 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero (Confezione 10 pz.)
Totale (35,98 € / Pezzo)
359,84 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Dati tecnici
- Famiglia di prodotti: Completa RIFLINE
- Tipo di collegamento: Collegamento Push-in
- Sezione del conduttore flessibile: 0,14 mm²... 1,5 mm²;0,14 mm² ... 1,5 mm² (tubetto terminale con boccola in plastica);0,14 mm² ... 1 mm² (tubetto terminale con boccola in plastica, due conduttori su morsetto doppio)
- Sezione del conduttore rigido: 0,14 mm² ... 1.5 mm²
- Sezione del conduttore AWG: 26 ... 16 (rigido);26 ... 16 (flessibile)
- Larghezza: 21 mm
- Altezza: 96 mm
- Profondità: 67 mm
- Classe di infiammabilità UL 94: V2 (alloggiamento)
- Condizioni ambientali: Condizioni ambientali
- Temperatura ambiente (in funzione): Da -40 °C a ... 60 °C
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
- Altitudine: ≤ 2000 m.
- Norme/disposizioni: EN 61810-1
- Tipo di montaggio: Montaggio su guide portanti
- Categoria di sovratensione III
- Grado di inquinamento: 2
- Lunghezza di spellatura: 8 mm
- Posizione di montaggio: qualsiasi
- Dissipazione di potenza massima alla condizione nominale: 0,41 W.
- Modalità di funzionamento: 100 % ed
- Certificato: Conforme UKCA
- Corrente: 10 a (RT28-32)
- Dimensioni dell'articolo: Dimensioni dell'articolo
- Riferimento di montaggio: Allineabile senza distanza
- Tensione: 500 V SCPD.
- Soppressore: diodo di ricircolo
- Tensione di commutazione massima: 250 V CA;300 V CC
- Indicatore di stato: LED (giallo)
- Applicazione: Contatti forzati
- Corrente di cortocircuito: 1 ka (corrente di cortocircuito condizionale)
- Corrente di attivazione massima 35 a (20 ms)
- Isolamento: Isolamento di base;separazione sicura, isolamento rinforzato e 6 KV tra bobina e circuito di contatto e tra i contatti 11-12 e 13-14, 41-42 secondo 23-24, 33-34
- Livello di cura dei dati: Livello di cura dei dati
- Data ultima manutenzione dati: 12.09.2025
- Gamma di tensioni di ingresso rispetto a un: Vedere lo schema di riduzione della potenza
- Corrente d'ingresso tipica con un: 17 ma
- Modello contatto: 3 dispositivi di chiusura, 1 apritoio
- Corrente permanente limite: 6 A.
- UKCA: UKCA
- Tensione di isolamento nominale 250 V AC (ingresso / uscita)
- Tensione a impulso nominale: 6 kV (ingresso/uscita)
- Caratteristiche di isolamento: Linee d'aria e di fuga tra i circuiti: Proprietà di isolamento: Linee d'aria e di fuga tra i circuiti
- Circuiti di aria e di dispersione tra i circuiti: Linee d'aria e linee di fuga tra i circuiti
- Tipo di protezione (base relè): IP20 (base relè)
- Tipo di protezione (relè): RT II (relè)
- Tipo di protezione (posizione di installazione): IP54 (posizione di installazione)
- Commutare: Commutare
- Durata meccanica: Circa 107 cicli di commutazione
- Tensione di prova (avvolgimento/contatto): 4 kV eff (50 Hz, 1 min., avvolgimento/contatto)
- Lato eccitatore: Lato eccitatore
- Comportamento di commutazione dell'azionamento: Monostabile
- Azionamento (polarità): Polarizzato
- Tempo di risposta tipico: 10 ms.
- Tempo di ritardo tipico: 15 ms.
- Tipo di contatto di commutazione: Contatto singolo
- Materiale di contatto: AgSnO, placcato oro
- Tensione di commutazione minima: 10 V (5 ma)
- Corrente di commutazione minima: 5 ma (10 V)
- POTENZA DI SPEGNIMENTO (CARICO OHMICO) MASSIMA: 144 W (24 V CC);100 W (48 V CC);75 W (60 V CC);55 W (110 V CC);50 W (220 V CC);1500 VA (250 V CA)
- Tensione di prova (contatto aperto): 1,5 kV eff (50 Hz, 1 min., contatto aperto)
- Tensione bobina: 24 V c.c.
- B10D: 810000 CICLI (AC15, 250 V / 0,5 A, 1 NO);170000 CICLI (AC15 | 250 V / 2 A | 1 NO);318000 CICLI (DC13, 24 V / 1 A, 1 NO);208000 CICLI (DC13, 24 V / 2 A, 1 NO)
- Contatti a guida forzata in conformità con EN 61810-3: Tipo a
- Categoria di utilizzo CB Scheme (IEC 60947-5-1): AC15, 2 a/240 V (dispositivo di chiusura);DC13, 2 a/24 V (dispositivo di chiusura)
- Dispositivo di protezione contro i cortocircuiti: Dispositivo di protezione contro i cortocircuiti
- TENSIONE NOMINALE D'ESERCIZIO UN: 24 V DC
- Tutte le informazioni secondo la norma: Tutte le informazioni secondo la norma
- Potenza di perdita in ingresso con un: 0,4 W.
- Tensione di prova (): 4 kV eff (50 Hz, 1 min., tra i contatti: Tutti gli altri)
- Tipo di imballaggio
Pezzo
- Tipo prodotto
Modulo relè
- Tipo
RIF-RPT-LDP-24DC/1X2/3X1/AU/FG
- Collegamento
Collegamento a molla push-in
- Tensione di innesco (max.)
24 V/DC
- Tempo di risposta
10 ms
- Tempo di caduta
15 ms
- Tipo contatto
3 NA
1 NC
- Materiale di contatto
AgSnO + placcato oro
- Tensione di commutazione max
300 V/DC
- Max. potenza di commutazione
1500 VA
- Potenza bobina
0.4 W
- Caratteristiche
con LED
con diodo di ricircolo
con leva di bloccaggio
IP20
- Temperatura max.
85 °C
- Min. temperatura
-40 °C
- Profondità
67 mm
- Larghezza
21 mm
- Altezza
96 mm
- Dim.
(L x A x P) 21 x 96 x 67 mm
- Contenuto
10 pz.
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3564833 Phoenix Contact RIF-RPT-LDP-24DC/1X2/3X1/AU/FG Modulo relè 3 NA, 1 NC Pezzo 10 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3564833 Phoenix Contact RIF-RPT-LDP-24DC/1X2/3X1/AU/FG Modulo relè 3 NA, 1 NC Pezzo 10 pz.
Descrizione
Modulo relè con collegamento Push-in, composto da: Base relè con LED di stato, diodo di oscillazione libera e staffa di fissaggio, relè di sicurezza con contatti guidati secondo DIN EN 61810-3, modello contatto: 3 contatti NA e 1 contatto NC, tensione d'ingresso: 24 V DC
