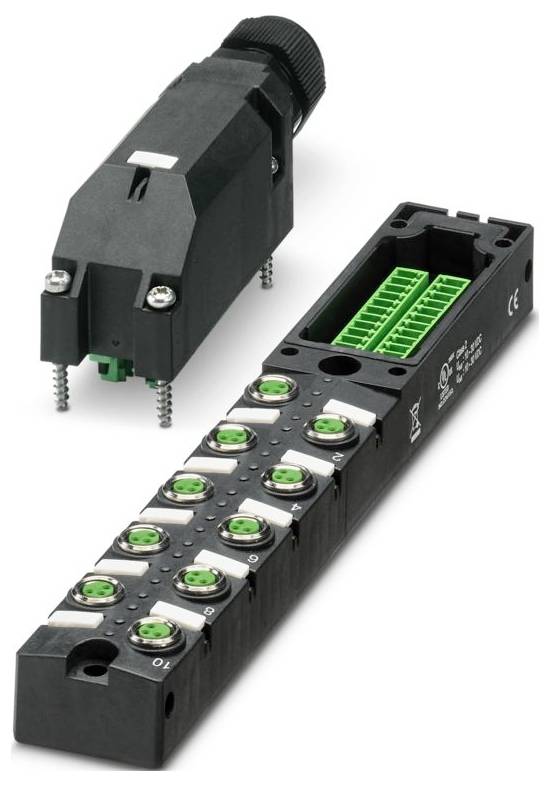

Phoenix Contact SACB-10/3-L-PTP-M8 HD 1197625 scatola attuatore/sensore Distributore M8 con filettatura in metallo 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo di imballaggio
Singolo
Tipo prodotto
scatola attuatore/sensore
Numero posti segnale
10
Numero distributori
10 vie
Attribuzione
Singolo
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
67,20 €
3
3% = 1,86 €
65,34 €
5
4% = 2,60 €
64,60 €
10
5% = 3,10 €
64,10 €
25
5% = 3,66 €
63,54 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (67,20 € / Pezzo)
67,20 €
IVA escl.
Dati tecnici
- Numero poli: 3
- TENSIONE NOMINALE UN: 24 V CC
- Tipo di collegamento: Collegamento a molla push-in inseribile
- Larghezza: 30 mm
- Altezza: 49 mm
- Materiale della custodia PBT
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione IP67
- Temperatura ambiente (in funzione): Da -25 °C a ... 80 °C
- Norme/disposizioni: IEC 61076-2-104
- Materiale guarnizione: FKM
- Lunghezza: 203 mm
- Materiale superficie di contatto: Ni/au
- Diametro esterno del cavo: 6 mm ... 12 mm
- Nota per l'applicazione: Gli slot non occupati devono essere chiusi prima della messa in funzione. Per gli elementi di chiusura compatibili, vedere "accessori".
- Collegamento conduttore: Collegamento conduttore
- Riferimento AL montaggio: ATTENZIONE: Durante la posa di linee, prestare attenzione ai raggi di curvatura consentiti, in quanto forze di piegatura troppo elevate possono compromettere il grado di protezione. Intercettare i carichi meccanici prima del connettore, ad esempio Mediante fascetta fermacavi.
- Descrizione standard: Connettore M8
- Applicazione: Standard
- Codifica: A
- LED: Sì
- Materiale di contatto: CuZn
- Numero di slot: 10
- Tensione di esercizio massima Umax: 30 V DC
- Corrente nominale totale 8 A.
- Portata massima di corrente per percorso 2 A.
- Portata massima di corrente per slot 2 A.
- Tipo di collegamento sensore/attuatore: Presa M8
- Occupazione dei collegamenti: Assegnazione dei collegamenti
- Slot/polo = colore del filo o collegamento: 1 / 4 4 9 4 (A) = 1 / 4 9 4 10;2 / 8 4 10 (A) = 2 / 4;7 / 4 (A) = 6 / 4;7 / 4 (A) = 6 / 4;5 / 4 (A) = 5 / 4;4 / 4 (A) = 3 / 4 / 4 (A) = 3 / 4 (A) = 4 / 8 (4 / 4 4;1-10 / 1 (+24 V) = UN;1-10 / 3 (0 V) = 0 V.
- Indicatore di stato presente: Sì
- Materiale boccola filettata: Lega di Cu
- Materiale guarnizione o-ring: FKM
- Materiale portacontatti: PBT
- Materiale di contatto lato cavo principale: Lega di Cu
- Materiale superficie di contatto lato cavo principale: Stagnato
- Sezione di collegamento conduttore di segnale flessibile: 0,2 mm² ... 1.5 mm²
- Sezione di collegamento alimentazione flessibile: 0,2 mm² ... 1.5 mm²
- Sezione di collegamento AWG conduttore di segnale flessibile: 24 ... 16
- Sezione di collegamento AWG alimentazione elettrica flessibile: 24 ... 16
- Lunghezza di spellatura della linea di segnale: 10 mm
- Lunghezza di spellatura della guaina: 70 mm (cavo principale)
- Vite per coperchio con momento torcente di serraggio: 1 Nm
- Coppia di serraggio della vite di montaggio per il fissaggio dell'alloggiamento: 0,8 Nm
- Materiale composto di tenuta: PUR
- Materiale portacontatti lato cavo principale: PA
- Diagnosi locale: Tensione di alimentazione LED verde;indicatore di stato LED i/o giallo
- Funzione monitorata: Tensione di alimentazione
- Rappresentazione ottica: LED verde
- Apertura chiave dado a risvolto: 24 mm
- Apertura chiave con controdado: Da 24 mm
- Tipo di imballaggio
Singolo
- Tipo prodotto
scatola attuatore/sensore
- Numero posti segnale
10
- Attribuzione
Singolo
- Tipo
SACB-10/3-L-PTP-M8 HD
- Cavo di uscita
Sì
- Numero distributori
10 vie
- Indicatore di status
con LED
- Tipo di segnale
PNP
- Collegamento
Collegamento a molla push-in
- Larghezza
30 mm
- Lunghezza
203 mm
IP67
- Max. portata di corrente per slot
2 A
- Corrente totale (alimentazione semplice)
8 A
- Temperatura max.
80 °C
- Min. temperatura
-25 °C
- Sezione trasv. di collegamento max.
1.5 mm²
- Sezione trasv. di collegamento min.
0.2 mm²
- Tipo di collegamento (scatola di distribuzione)
Presa M8
- Materiale
PBT
- Tot poli
3
- Codice articolo produttore
1197625
- Contenuto
1 pz.
- Numero Poli
3
- Altezza
49 mm
- Carico di corrente (totale)
8 A
- Carico di corrente per segnale I/O
2 A
- Tensione di esercizio
24 V
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3565938 Phoenix Contact SACB-10/3-L-PTP-M8 HD 1197625 scatola attuatore/sensore Distributore M8 con filettatura in metallo 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3565938 Phoenix Contact SACB-10/3-L-PTP-M8 HD 1197625 scatola attuatore/sensore Distributore M8 con filettatura in metallo 1 pz.
Descrizione
Scatola di distribuzione, applicazione: Standard, tipo di collegamento: Presa M8 in metallo, numero di slot: 10, numero di poli: 3, codifica: A, occupazione slot: Semplice, indicatore di stato: Sì, PNP; collegamento cavo principale: collegamento a molla push-in a innesto 180°, schermatura: no
