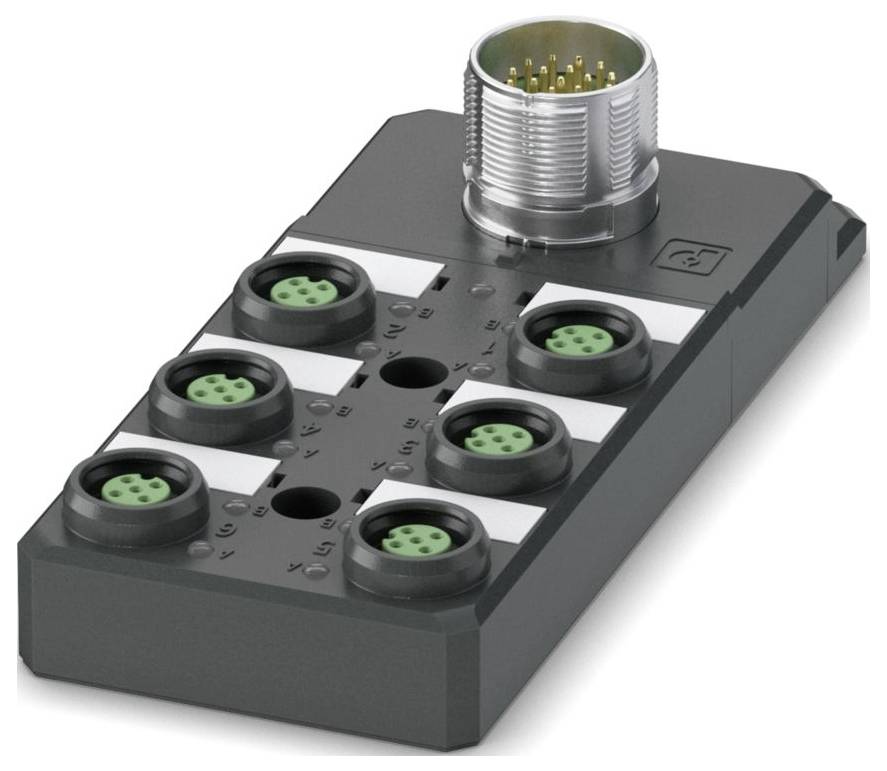

Immagine simile
Phoenix Contact SACB-6/12-L-M23 P12 1491733 scatola attuatore/sensore 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
scatola attuatore/sensore
Numero distributori
6 vie
Attribuzione
Doppio
Tipo
SACB-6/12-L-M23 P12
Cavo di uscita
Sì
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
102,45 €
3
3% = 8,52 €
99,61 €
5
4% = 19,85 €
98,48 €
10
5% = 47,30 €
97,72 €
25
5% = 139,50 €
96,87 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Totale (102,45 € / Pezzo)
102,45 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Dati tecnici
- Numero di poli 5
- TENSIONE NOMINALE UN: 24 V CC
- Tipo di collegamento: Attacco a innesto M23 (per bloccaggio rapido standard e ONECLICK)
- Larghezza: 56 mm
- Altezza: 35,2 mm
- Classe di infiammabilità in conformità con UL 94: V0
- Materiale della custodia PBT
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP65,IP67
- Temperatura ambiente (in funzione): Da -25 °C a ... 80 °C
- Materiale guarnizione: FKM
- Lunghezza: 134 mm
- Materiale superficie di contatto: Ni/au
- Nota per l'applicazione: Quando si utilizza un connettore a vite M23, è necessario un o-ring.
- Collegamento conduttore: Collegamento conduttore
- Riferimento AL montaggio: ATTENZIONE: Durante la posa di linee, prestare attenzione ai raggi di curvatura consentiti, in quanto forze di piegatura troppo elevate possono compromettere il grado di protezione. Intercettare i carichi meccanici prima del connettore, ad esempio Mediante fascetta fermacavi.
- Applicazione: Standard
- Codifica: A
- Materiale di contatto: CuSn
- Numero di slot: 6
- Tensione di esercizio massima Umax: 30 V DC
- Corrente nominale totale 12 A.
- Portata massima di corrente per percorso 2 A.
- Portata massima di corrente per slot: 4 A.
- Tipo di collegamento sensore/attuatore: Presa M12 push-pull;presa M12
- Coppia di serraggio slot cavo sensore/attuatore: 0,4 Nm
- Occupazione dei collegamenti: Assegnazione dei collegamenti
- Slot/polo = colore del filo o collegamento: 1 / 4 6 13 19 6 12 (A) = 15 4 1-6 1-6 1-6;1 / 2 (B) = 7 6 24 3 5;2 / 14 (A) = 5;2 / 2 (B) = 4;4 / 3 (A) = 4;3 / 2 (B) = 8;4 / 3 (A) = 4;16 / 2 (B) = 4;5 / 4 (A) = 17;5 / 2 (B) = 9
- Indicatore di stato presente: Sì
- Materiale portacontatti: PA
- Materiale di contatto lato cavo principale: Lega di Cu
- Materiale superficie di contatto lato cavo principale: Placcato oro
- Tipo prodotto
scatola attuatore/sensore
- Attribuzione
Doppio
- Tipo
SACB-6/12-L-M23 P12
- Cavo di uscita
Sì
- Numero distributori
6 vie
- Indicatore di status
con LED
- Tipo di segnale
PNP
- Collegamento
Connettore
- Larghezza
56 mm
- Lunghezza
134 mm
IP65
IP67
- Max. portata di corrente per slot
4 A
- Corrente totale (alimentazione semplice)
12 A
- Temperatura max.
80 °C
- Min. temperatura
-25 °C
- Tipo di collegamento (scatola di distribuzione)
Presa M12
- Materiale
PBT
- Tot poli
5
- Codice articolo produttore
1491733
- Contenuto
1 pz.
- Numero Poli
5
- Altezza
35.2 mm
- Carico di corrente (totale)
12 A
- Carico di corrente per segnale I/O
2 A
- Tensione di esercizio
24 V
56 mm
35.2 mm
-25-80 °C
FALSE
24-24 V
Other
Other
Other
12 A
12 A
IP65
TRUE
FALSE
2
6
M12
5
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3568809 Phoenix Contact SACB-6/12-L-M23 P12 1491733 scatola attuatore/sensore 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3568809 Phoenix Contact SACB-6/12-L-M23 P12 1491733 scatola attuatore/sensore 1 pz.
Descrizione
Scatola di distribuzione, applicazione: Standard, tipo di collegamento: Presa M12 / presa M12 push-pull, numero di slot: 6, numero di poli: 5, codifica: A, occupazione slot: Doppia, indicatore di stato: Sì, PNP; collegamento linea principale: connettore a innesto M23 (per bloccaggio rapido standard e ONECLICK) 90°, schermatura: no
Testo tradotto automaticamente
Testo tradotto automaticamente
