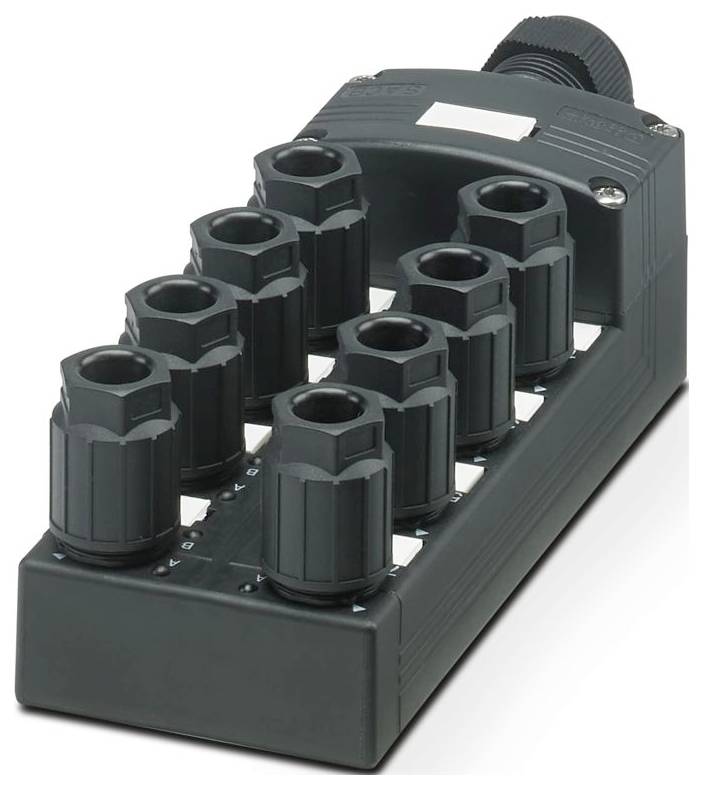

Phoenix Contact SACB-8/16-L-C QO 1156006 scatola attuatore/sensore 1 pz. Singolo
EAN:
Codice produttore
Articolo n°:
Tipo di imballaggio
Singolo
Tipo prodotto
scatola attuatore/sensore
Numero posti segnale
8
Numero distributori
8 vie
Attribuzione
Doppio
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
98,35 €
3
3% = 2,72 €
95,63 €
5
4% = 3,82 €
94,53 €
10
5% = 4,54 €
93,81 €
25
5% = 5,36 €
92,99 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (98,35 € / Pezzo)
98,35 €
IVA escl.
Dati tecnici
- Numero di poli 5
- TENSIONE NOMINALE UN: 24 V CC
- Tipo di collegamento: Collegamento a vite inseribile
- Larghezza: 58 mm
- Altezza: 45 mm
- Classe di infiammabilità in conformità con UL 94: V0
- Materiale della custodia PBT
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP65
- Temperatura ambiente (in funzione): Da -30 °C a ... 80 °C;-5 °C ... 50 °C (durante il confezionamento)
- Materiale guarnizione: FKM
- Lunghezza: 168 mm
- Materiale superficie di contatto: SN
- Diametro esterno del cavo: 7 mm ... 12 mm
- Nota per l'uso: I cavi con 5 conduttori devono avere una sezione di collegamento di max. 0,5 mm²/ AWG 20
- Collegamento conduttore: Collegamento conduttore
- Riferimento AL montaggio: ATTENZIONE: Durante la posa di linee, prestare attenzione ai raggi di curvatura consentiti, in quanto forze di piegatura troppo elevate possono compromettere il grado di protezione. Intercettare i carichi meccanici prima del connettore, ad esempio Mediante fascetta fermacavi.
- LED: Sì
- Materiale di contatto: Acciaio/rame
- Numero di slot: 8
- Tensione di esercizio massima Umax: 30 V DC
- Corrente nominale totale 10 A.
- Portata massima di corrente per percorso 2 A.
- Portata massima di corrente per slot: 4 A.
- Tipo di collegamento sensore/attuatore: QUICKON
- Occupazione dei collegamenti: Assegnazione dei collegamenti
- Slot/polo = colore del filo o collegamento: 1 / 4 5 5 (A) = 1 / 4 5 4;1 / 2 (B) = 1 / 2;2 / 4 4 5 (A) = 2 / 4;2 / 2 (B) = 2 / 2;4 / 4 (A) = 3 / 4;3 / 2 (B) = 3 / 2;4 / 4 (A) = 4 / 3 / 4 (B) = 4 / 2 / 2 (B 2; 3 / 4 (A) = 6 / 4;24 / 2 (B) = 6 / 2;4 / 8 (A) = 8 / 4;7 / 2 (B) = 8 / 2;8 / 4 (A) = 7 / 7;4 / 2 (B) = 7 / 2;1-8 / 1 (+ 6 V) = UN / 1-8 / 6 (0 V) = 1-8 / 5
- Indicatore di stato presente: Sì
- Materiale guarnizione o-ring: FKM
- Materiale portacontatti: PA 6.6
- Materiale di contatto lato cavo principale: Lega di Cu
- Materiale superficie di contatto lato cavo principale: Ni
- Sezione di collegamento conduttore di segnale flessibile: 0,14 mm² ... 0,5 mm²
- Sezione di collegamento alimentazione flessibile: 0,14 mm² ... 0,5 mm²
- Sezione di collegamento AWG conduttore di segnale flessibile: 26 ... 20
- Sezione di collegamento AWG alimentazione elettrica flessibile: 26 ... 20
- Lunghezza di spellatura della linea di segnale: 7 mm
- Lunghezza di spellatura della guaina: 50 mm (cavo principale)
- Vite per coperchio con momento torcente di serraggio: 0,35 Nm
- Coppia di serraggio della vite di montaggio per il fissaggio dell'alloggiamento: 0,5 Nm
- Coppia di serraggio del dado di raccordo: 4 Nm
- Materiale composto di tenuta: PUR
- Materiale portacontatti lato cavo principale: PA 6.6 V0
- Diagnostica locale: Tensione di alimentazione per modulo LED verde;indicatore di stato LED i/o giallo
- Funzione monitorata: Tensione di alimentazione per modulo
- Rappresentazione ottica: LED verde
- Apertura chiave dado a risvolto: 16 mm
- Materiale isolante del cavo: PVC / PE / PP / gomma
- Tipo di imballaggio
Singolo
- Tipo prodotto
scatola attuatore/sensore
- Numero posti segnale
8
- Attribuzione
Doppio
- Tipo
SACB-8/16-L-C QO
- Cavo di uscita
Sì
- Numero distributori
8 vie
- Indicatore di status
con LED
- Tipo di segnale
PNP
- Collegamento
Collegamento a vite ad innesto
- Larghezza
58 mm
- Lunghezza
168 mm
IP65
- Max. portata di corrente per slot
4 A
- Corrente totale (alimentazione semplice)
10 A
- Temperatura max.
80 °C
- Min. temperatura
-30 °C
- Sezione trasv. di collegamento max.
0.75 mm²
- Sezione trasv. di collegamento min.
0.14 mm²
- Tipo di collegamento (scatola di distribuzione)
Connessione QUICKON
- Materiale
PBT
- Tot poli
5
- Codice articolo produttore
1156006
- Contenuto
1 pz.
- Numero Poli
5
- Altezza
45 mm
- Carico di corrente (totale)
10 A
- Carico di corrente per segnale I/O
2 A
- Tensione di esercizio
24 V
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3565102 Phoenix Contact SACB-8/16-L-C QO 1156006 scatola attuatore/sensore 1 pz. Singolo
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3565102 Phoenix Contact SACB-8/16-L-C QO 1156006 scatola attuatore/sensore 1 pz. Singolo
Descrizione
Scatola di distribuzione, tipo di collegamento: QUICKON, 0,14 mm² ... 0,75 mm², numero di slot: 8, numero di poli: 5, occupazione slot: Doppio, indicatore di stato: Sì, PNP; collegamento cavo principale: collegamento a vite inseribile 180°, schermatura: no, collegabile a 5 conduttori max. 0,5 mm²
