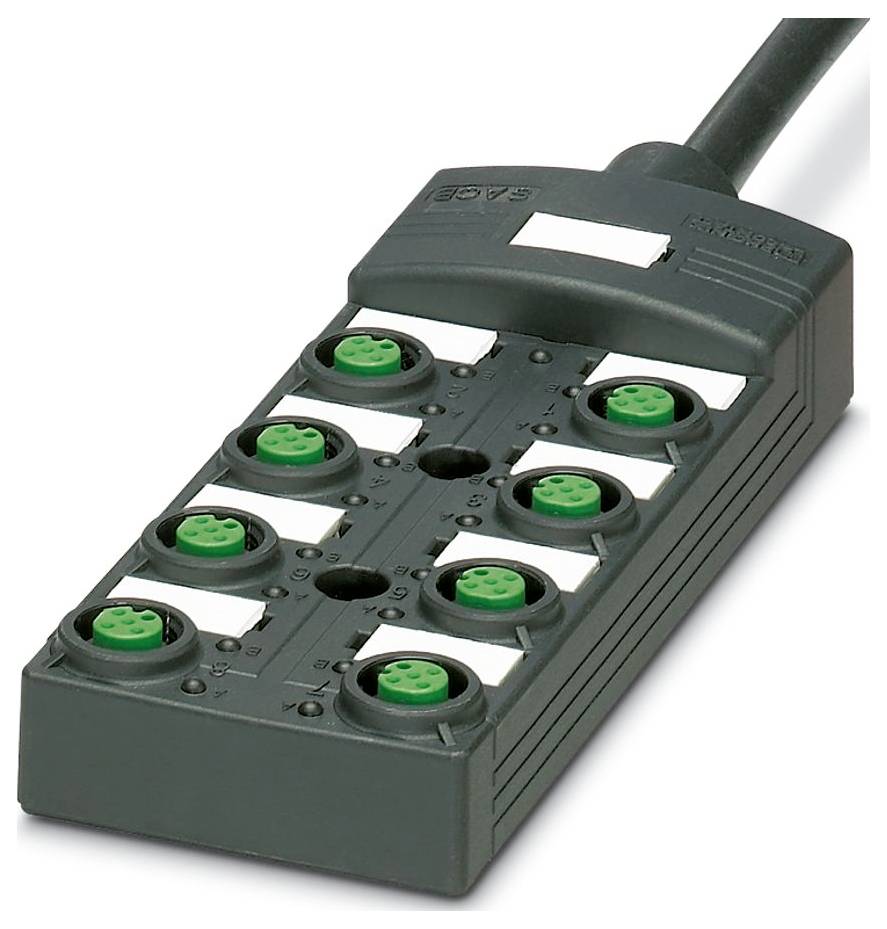

Immagine simile
Phoenix Contact SACB-8/ 8-L- 5,0PUR SCO P NPN 1405737 scatola attuatore/sensore Distributore con presa M12 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
scatola attuatore/sensore
Numero posti segnale
8
Numero distributori
8 vie
Attribuzione
Singolo
Tipo
SACB-8/ 8-L- 5,0PUR SCO P NPN
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
63,93 €
3
3% = 5,31 €
62,16 €
5
4% = 12,45 €
61,44 €
10
5% = 29,50 €
60,98 €
25
5% = 87,25 €
60,44 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (63,93 € / Pezzo)
63,93 €
IVA escl.
Solo 3 Pezzo(i) disponibili
Dati tecnici
- Numero di poli: 11
- TENSIONE NOMINALE UN: 24 V CC
- Larghezza: 54 mm
- Altezza: 23 mm
- Materiale della custodia PBT
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP65,IP67
- Temperatura ambiente (in funzione): Da -25 °C a ... 80 °C
- Norme/disposizioni: IEC 61076-2-101
- Lunghezza: 149 mm
- Materiale superficie di contatto: Placcato oro
- Diametro esterno del cavo: 8,50 mm ±0,2 mm
- Nota per l'applicazione: Gli slot non occupati devono essere chiusi prima della messa in funzione. Per gli elementi di chiusura compatibili, vedere "accessori".
- Rivestimento esterno, materiale: PURO
- Materiale conduttore: Cavetto in rame nudo
- Lunghezza del cavo: 5 m
- Sezione del conduttore: 8x 0,34 mm² (cavo di segnale);3x 0,75 mm² (cavo di alimentazione)
- Collegamento conduttore: Collegamento conduttore
- Riferimento AL montaggio: ATTENZIONE: Durante la posa di linee, prestare attenzione ai raggi di curvatura consentiti, in quanto forze di piegatura troppo elevate possono compromettere il grado di protezione. Intercettare i carichi meccanici prima del connettore, ad esempio Mediante fascetta fermacavi.
- Descrizione standard: Connettore M12
- Rivestimento esterno, colore: Nero RAL 9005
- Altra resistenza: Buona resistenza ad acidi, alcali e solventi
- Codifica: A
- Resistenza di isolamento: ≥ 5 MΩ*km
- LED: Sì
- Materiale di contatto: Lega di Cu
- Numero di slot: 8
- Tensione di esercizio massima Umax: 30 V DC
- Corrente nominale totale 12 A.
- Portata massima di corrente per percorso 2 A.
- Portata massima di corrente per slot: 4 A.
- Tipo di collegamento sensore/attuatore: Presa M12
- Coppia di serraggio slot cavo sensore/attuatore: 0,4 Nm
- Occupazione dei collegamenti: Assegnazione dei collegamenti
- SLOT/POLO = COLORE FILO O COLLEGAMENTO: 1 / 4 1-8 (A) = WH;2 / 4 5 (A) = GN;6 / 8 (A) = YE;4 / 4 (A) = GY;5 / 4 (A) = PK;4 / 4 (A) = RD;7 / 3 (A) = BK;4 / 4 (A) = VT;1-8 / 24 V = 1-8 V (BN = 3
- Indicatore di stato presente: Sì
- Materiale boccola filettata: PBT
- Materiale guarnizione o-ring: NBR
- Materiale portacontatti: PA
- Coppia di serraggio della vite di montaggio per il fissaggio dell'alloggiamento: 0,5 Nm
- Materiale composto di tenuta: PUR
- Diagnosi locale: Tensione di alimentazione LED verde;indicatore di stato LED i/o giallo
- Funzione monitorata: Tensione di alimentazione
- Rappresentazione ottica: LED verde
- PUR/PVC NERO [PUR]: PUR/PVC NERO [PUR]
- Peso della linea: 107,4 kg/km
- UL AWM STYLE 20549 (80 °C / 300 V)
- Schermato: No
- Tipo conduttore: PUR/PVC nero [pur]
- Struttura del conduttore: Cavo di segnale 19x 0,15 mm
- AWG linea di segnale: 22
- Struttura del conduttore alimentazione di tensione: 4X 0,15 mm
- Alimentazione di tensione AWG 18
- Diametro del filo incluso isolamento: 1,3 mm ±0,1 mm (cavo di segnale);1,8 mm ±0,1 mm (cavo di energia)
- Materiale isolamento cavo: PVC
- Cavo unipolare, colore: marrone, blu, verde/giallo, bianco, verde, giallo, grigio, rosa, rosso, nero, viola
- Spessore parete rivestimento interno: ≥ 0,15 mm
- Spessore parete rivestimento esterno: ≥ 0,38 mm
- Intrecciatura totale: Cavi intrecciati a strati
- Tensione nominale del cavo: 300 V CA
- Raggio di curvatura minimo, posa fissa: 7,5 x D.
- Raggio di curvatura minimo, posa flessibile: 10 x D.
- Raggio di curvatura minimo, posa fissa: 64 mm
- Raggio di curvatura minimo, mobile: 85 mm
- Carico dinamico (piegatura): Cicli di piegatura massimo: 1500000, raggio di piegatura: 10 x d, corsa: 2 m, velocità di traslazione: 2 m/s.
- Resistenza al fuoco: DIN EN 50265
- Resistenza all'olio: Conforme a VDE 0472 parte 803
- Caratteristiche particolari: Senza silicone
- Resistenza del conduttore max.: ≤ 53 Ω/km (linea di segnale);≤ 26 Ω/km (linea di energia)
- Tensione di prova cavo/cavo: 2000 V (50 Hz, 5 min.)
- Tipo prodotto
scatola attuatore/sensore
- Numero posti segnale
8
- Attribuzione
Singolo
- Tipo
SACB-8/ 8-L- 5,0PUR SCO P NPN
- Cavo di uscita
Sì
- Numero distributori
8 vie
- Indicatore di status
con LED
- Collegamento
presa M12
- Larghezza
54 mm
- Lunghezza
149 mm
IP65
IP67
- Max. portata di corrente per slot
4 A
- Corrente totale (alimentazione semplice)
12 A
- Temperatura max.
80 °C
- Min. temperatura
-25 °C
- Sezione trasv. di collegamento max.
0.75 mm²
- Sezione trasv. di collegamento min.
0.34 mm²
- Tipo di collegamento (scatola di distribuzione)
Presa M12
- Materiale
PBT
- Tot poli
4
- Codice articolo produttore
1405737
- Contenuto
1 pz.
- Lunghezza cavo
5 m
- Numero Poli
4
- Altezza
23 mm
- Carico di corrente (totale)
12 A
- Carico di corrente per segnale I/O
2 A
- Profondità
149 mm
- Tensione di esercizio
24 V
- Tensione nominale
24 V
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3586155 Phoenix Contact SACB-8/ 8-L- 5,0PUR SCO P NPN 1405737 scatola attuatore/sensore Distributore con presa M12 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3586155 Phoenix Contact SACB-8/ 8-L- 5,0PUR SCO P NPN 1405737 scatola attuatore/sensore Distributore con presa M12 1 pz.
Descrizione
Scatola di distribuzione, tipo di collegamento: Presa M12 in plastica, numero di slot: 8, numero di poli: 4, codifica: A, assegnazione slot: Semplice, indicatore di stato: Sì, NPN; collegamento conduttore principale: collegamento fisso 180°, pur/PVC, lunghezza cavo: 5 m, schermatura: no
