PL-RPT Eltako Ripetitore Powerline Da incasso

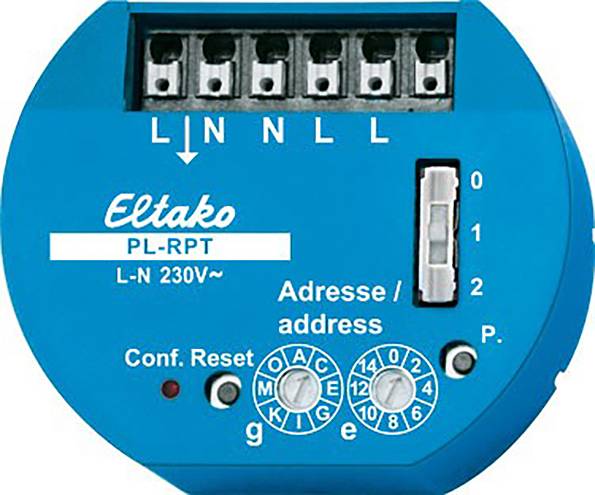

Ripetitore Powerline. 53x43mm, 25 mm di profondità, per il montaggio in scatole interruttori da 58 mm. Perdita in stand-by solo 0,5 Watt Con il ripetitore è possibile ottenere una maggiore portata. Per cavi di lunghezza >300 m, il ripetitore viene solitamente posizionato in una distribuzione tra il sensore e l'attuatore. Il ripetitore ripete i comandi dei sensori con lo stesso indirizzo g, p. es. Il feedback degli attuatori non viene ripetuto. Per l'assegnazione dell'indirizzo sono presenti due interruttori rotanti sul lato anteriore: Il selettore rotante sinistro determina l'indirizzo di gruppo g con 16 valori alfabetici da A a P. L'interruttore rotante destro determina l'indirizzo dell'elemento e con 16 valori numerici. Sopra di esso si trova un Schiebe­schalter come interruttore di configurazione con le posizioni 0, 1 e 2. Posizione 0: I comandi centrali vengono ripetuti, a seconda dell'indirizzo e del ripetitore. Per l'indirizzo g, e = 0 vengono ripetuti solo i comandi centrali. Posizione 1: Con l'indirizzo g, e = 0 sul ripetitore vengono ripetuti tutti i comandi del gruppo g. Posizione 2: Non utilizzata. Gli indirizzi possono essere modificati sotto tensione o senza tensione. A sinistra degli interruttori rotanti è presente un LED rosso che indica tutte le attività. Accanto si trova il tasto reset e sulla destra si trova un pin di servizio (P). I morsetti di collegamento sopra indicati sono morsetti a innesto per sezioni di conduttori da 0,2mm² a 1,5mm².

Testo tradotto automaticamente
