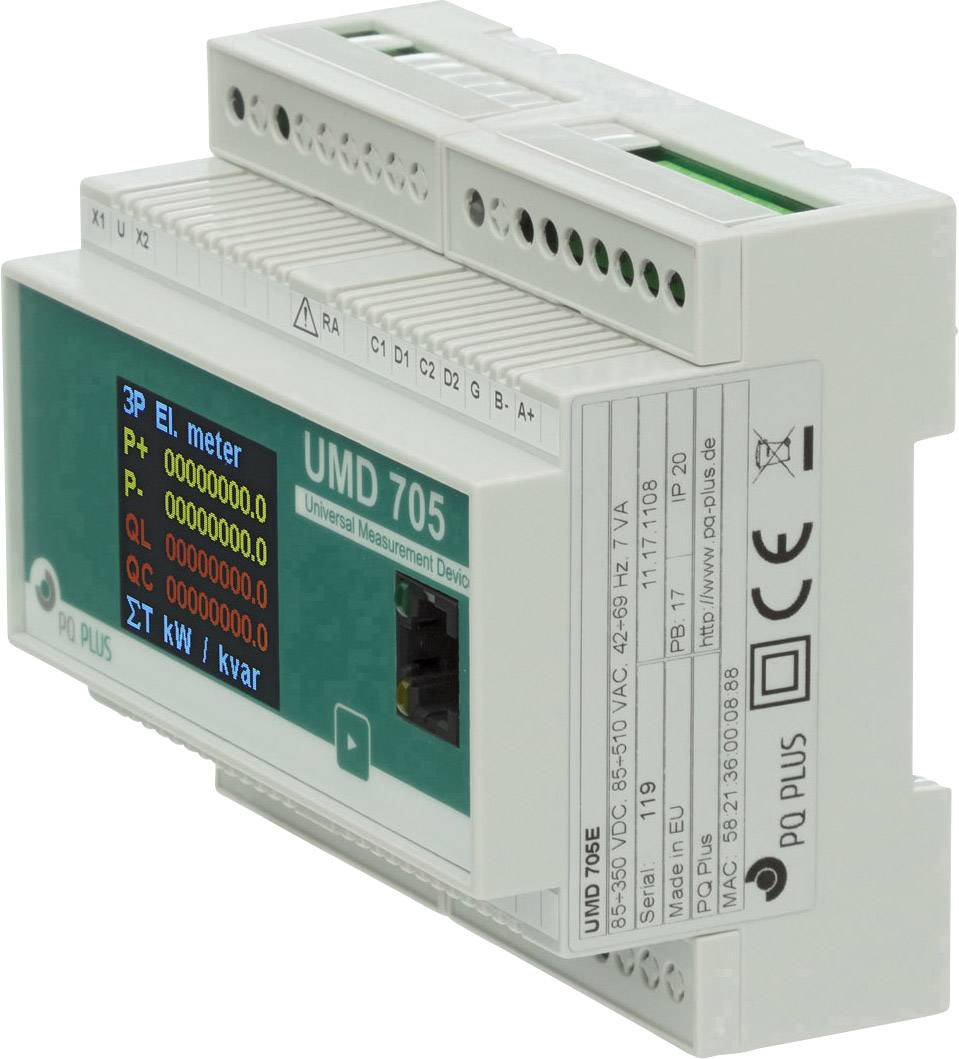

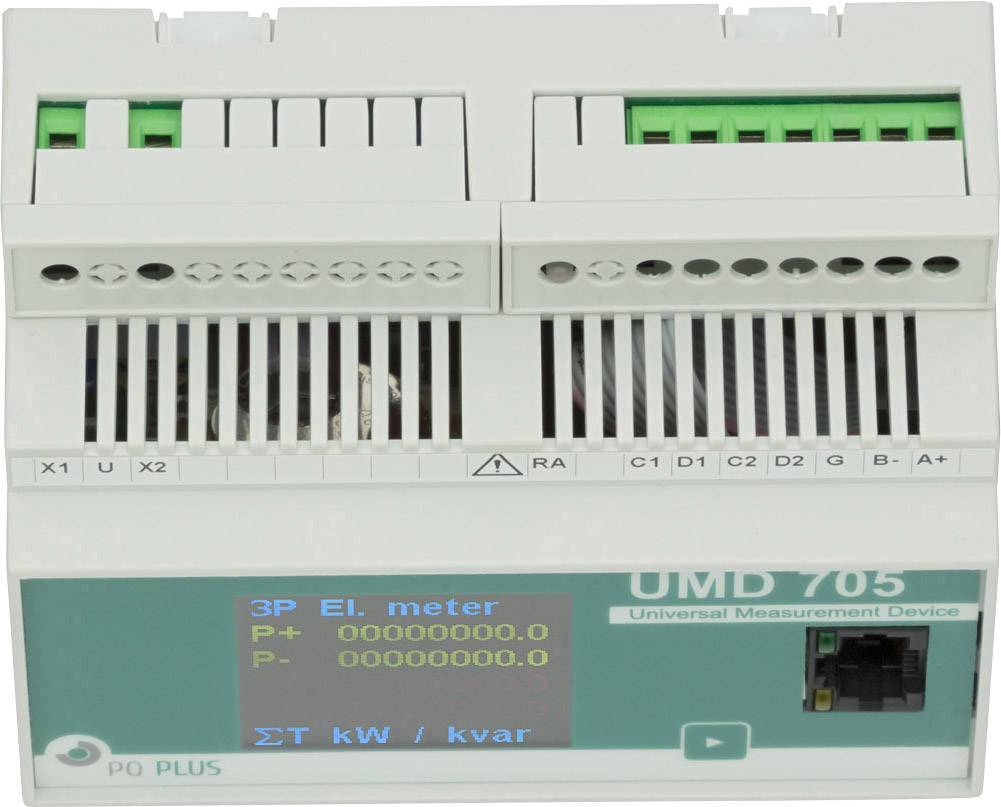

PQ Plus UMD 705E Strumento di misura digitale da guida DIN
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
536,89 €
3
2% = 13,10 €
523,79 €
5
3% = 18,32 €
518,57 €
10
4% = 21,80 €
515,09 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (536,89 € / Pezzo)
536,89 €
IVA escl.
Spedizione gratuita
Solo 3 Pezzo(i) disponibili
Highlights & Dettagli
Strumento di misura universale UMD Serie - montaggio su barra DIN
- Interfaccia ethernet, RS485
- Comunicazione: Modbus TCP/IP, Modbus RTU
- Webserver integrato
- 1 ingresso digitale, 2 uscite digitali
- Display a colori LCD
- Memoria: flash 512 MB
- 3 Tensione e 3 ingressi di corrente
- A seconda armonica ordine 1. 50. per U/I
- In connessione con modulo PQS: misurazione e registrazione della qualità della rete a norma EN 50160
Dati tecnici
- Tipo prodotto
Strumento di misura digitale da guida DIN
- Funzioni
Analisi
- Campo di misura (min.)
180 V
- Tipo
UMD 705E
- Range misurazione (max.)
280 V
- Tecnologia del display
LCD
IP20
- Dim.
(L x L x A) 58 x 105 x 90 mm
- Voltaggio Max.
280 V
- Voltaggio operativo Min.
180 V
- Caratteristiche
Display a colori configurabile
- Categoria di misura
CAT III 300 V
- Larghezza
105 mm
- Altezza
90 mm
- Lunghezza
58 mm
- Interfacce
Ethernet
RS-485
Documenti & Download
Scheda tecnica
Scheda tecnica 1672246 PQ Plus UMD 705E Strumento di misura digitale da guida DIN
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 1672246 PQ Plus UMD 705E Strumento di misura digitale da guida DIN
Informazioni
Informazioni 1672246 PQ Plus UMD 705E Strumento di misura digitale da guida DIN
Informazioni 1672246 PQ Plus UMD 705E Strumento di misura digitale da guida DIN
Informazioni 1672246 PQ Plus UMD 705E Strumento di misura digitale da guida DIN
Informazioni 1672246 PQ Plus UMD 705E Strumento di misura digitale da guida DIN
Descrizione
Il UMD 705 è un dispositivo compatto di misurazione della qualità di rete con registratore di dati per il montaggio su barra DIN. Si misura la corrente trifase e la tensione fino a 3 piani tariffari in 4 quadranti e il lavoro in classe 0,2 s nonché per tutti i più comuni, come p. es. di rete componenti armoniche fino a 50 armoniche. In modo opzionale rappresenta la qualità della rete EN 61000-2-2, EN 61000-2-4, EN 61000-2-12 con il firmware PQ S modulo. È dotato di un'ampia memoria da 512 MB. È possibile accedere al dispositivo tramite l'interfaccia Ethernet e attraverso il relativo server web si esaminano i valori rilevati dal browser web. In questo modo si possono leggere anche i protocolli Internet e si possono SPS e legare in modo semplice i sistemi di edifici. Entrate/uscite digitali e un'interfaccia seriale RS485 sono integrati. Il UMD 705 può essere utilizzato anche come Modbus Master per permettervi di fino a 31 slave MODBUS in strutture di rete. Con l'opzionale modulo firmware GO, funzioni di oscilloscopio per corrente e tensione e segnali di trigger per gli eventi di valore limite.
Testo tradotto automaticamente.
Testo tradotto automaticamente.
Versione
- Misurazione:
- Tensione (ULL,ULN): U1; U2; U3, U12; U23; U31 cl. 0,2
- IL1 corrente; IL2; IL3, cl. 0,5
- L'energia attiva/reattiva importazione/esportazione per fase L1, L2, L3; pro tariffa T1; T2; T3
- Potenza attiva: P1,P2,P3,3P importazione; esportazione, cl. 1
- Potenza reattiva: Q1, Q2, Q3; 3Q, cl. 1
- Potenza apparente: S1, S2 ; S3; 3S; Cl.1
- Distorsione armonica totale: D1; D2; D3;
- ;Fattore di potenza cos phi: PF1, PF2, PF3, PF, cos phi1, cos phi2, cos phi3, cl. 0,5
- Simmetria: sì
- Tensione di oscillazione armonica: THDU1; THDU2; THDU3; THDU12; THDU23; THDU31, cl. 2
- Corrente di oscillazione armonica: THDI1; THDI2; THDI3, cl. 2
- A seconda armonica ordine: da 1 fino a 50. per U/I
- Fattore di distorsione: U1fh; U2fh; U3fh; Unfh; I1fh; I2fh; I3fh; Infh
- Frequenza: 40...70 Hz va 0,05
- Energia attiva: misurazione a 4 quadranti l'importazione e l'esportazione per fase; pro; tariffa totale; cl. 0,5
- Reattiva: misurazione a 4 quadranti l'importazione e l'esportazione per fase; pro; tariffa totale; cl. 2
- Flicker: PQ S
- Registratore di dati:
- 512 MB di memoria (Flash): ULN; ULL; I; P; Q; S; D; THDU; THDI; f; Ufh; lo stato I/O
- Energia: energia attiva/reattiva importazione/esportazione per fase L1, L2, L3; pro tariffa T1; T2; T3
- Le cadute di tensione: opzione: PQ S
- Oszillogrammfunktion: opzione: GO
- Ulteriori funzioni:
- Allarmi: logica; valori limite per superamento del valore limite
- I/O: 2 DIO's; 60 V CA / 100 V CC, 300 mA;
- Memoria: flash 512 MB
- Intervallo di registrazione sec; min; h; giorni; mese; anno
- Comunicazione RS485 Modbus; Ethernet 100 MBit/s
- Collegamento elettrico
- Tensione di alimentazione: U:85...510 V AC / 85...350 V DC
- Potenza assorbita: 7 VA/3 W
- Categoria di sovratensione: CAT III 300 V
- Intervalli di misurazione:
- Tensione nominale: 180...280 V CA
- Sovraccarico: 1,95 kV LN/1s
- Impedenza: 2,7 MOhm
- Segnale di ingresso: X/1//5 A
- Sovracorrente: 1,2x in (Max. 70 A/1s)
- CAMPIONAMENTO: 25,6 kHz
- Valutazione: opzione PQ: EN 50160, EN 61000-2-2, EN 61000-2-4, EN 61000-2-12
- Condizioni ambientali:
- Intervallo di temperatura in funzionamento: T:da -25 °C...60°C
- Intervallo di temperatura cuscinetti: T: da -40 °C...85°C
- Compatibilità elettromagnetica:
- Irradiazione: EN 61000-4-2...-3...-4...-5...-6...-11
- L'irradiazione: EN 55011 va A, EN 55022 va A
Contenuto della fornitura
- UMD 705E
- Software di gestione dell'energia ENVIS.Basic
- Strumento di configurazione ENVIS.daq;
