Name: PQ Plus UMD 707RCM strumento universale di misura
Brand: PQ Plus
SKU: 2143168
Availability: BackOrder

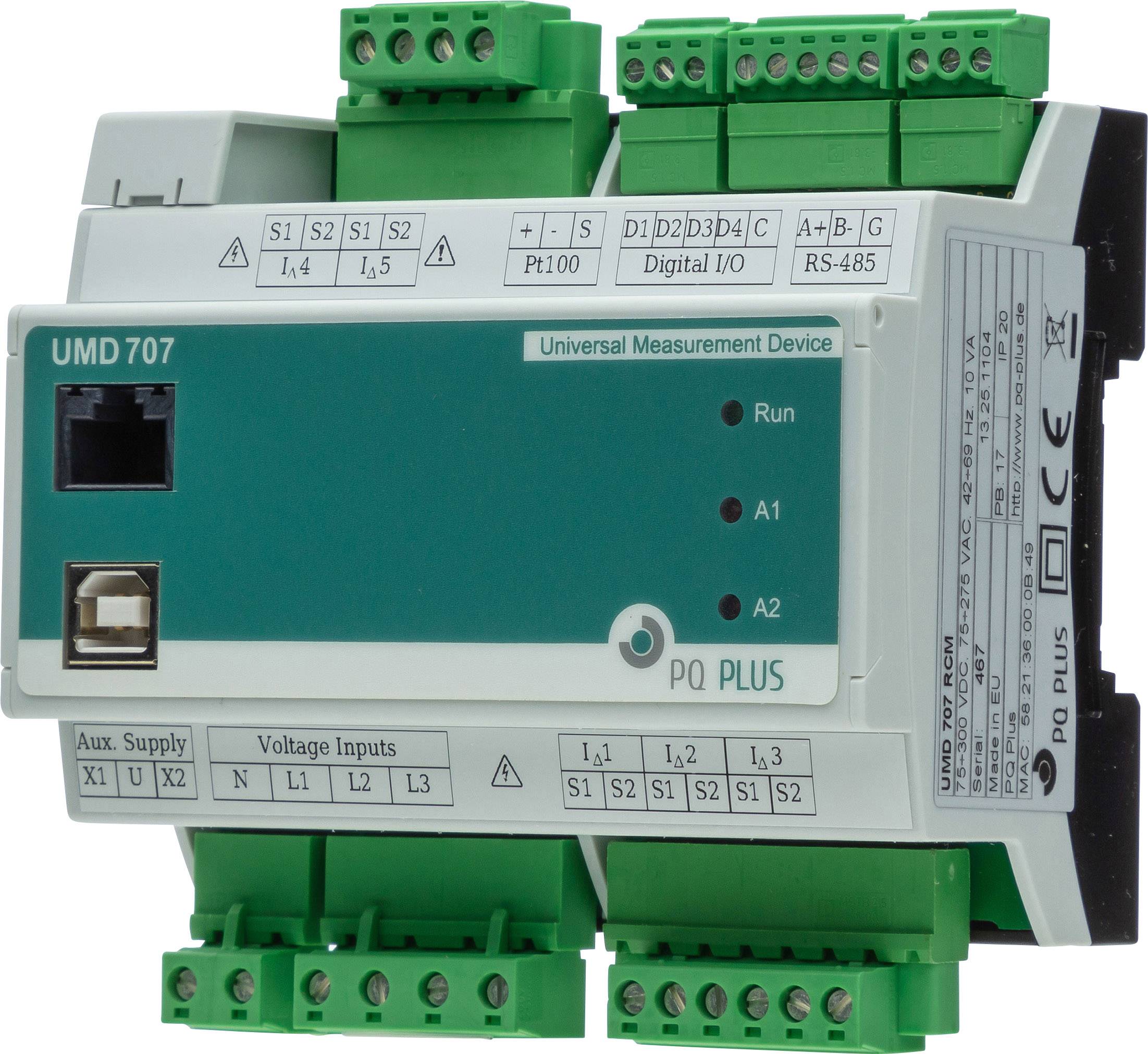

Un dispositivo di misurazione universale (UMD 707) di PQ Plus, con più morsetti verdi, indicatori LED (Run, A1, A2) e connessioni per diversi ingressi e uscite.

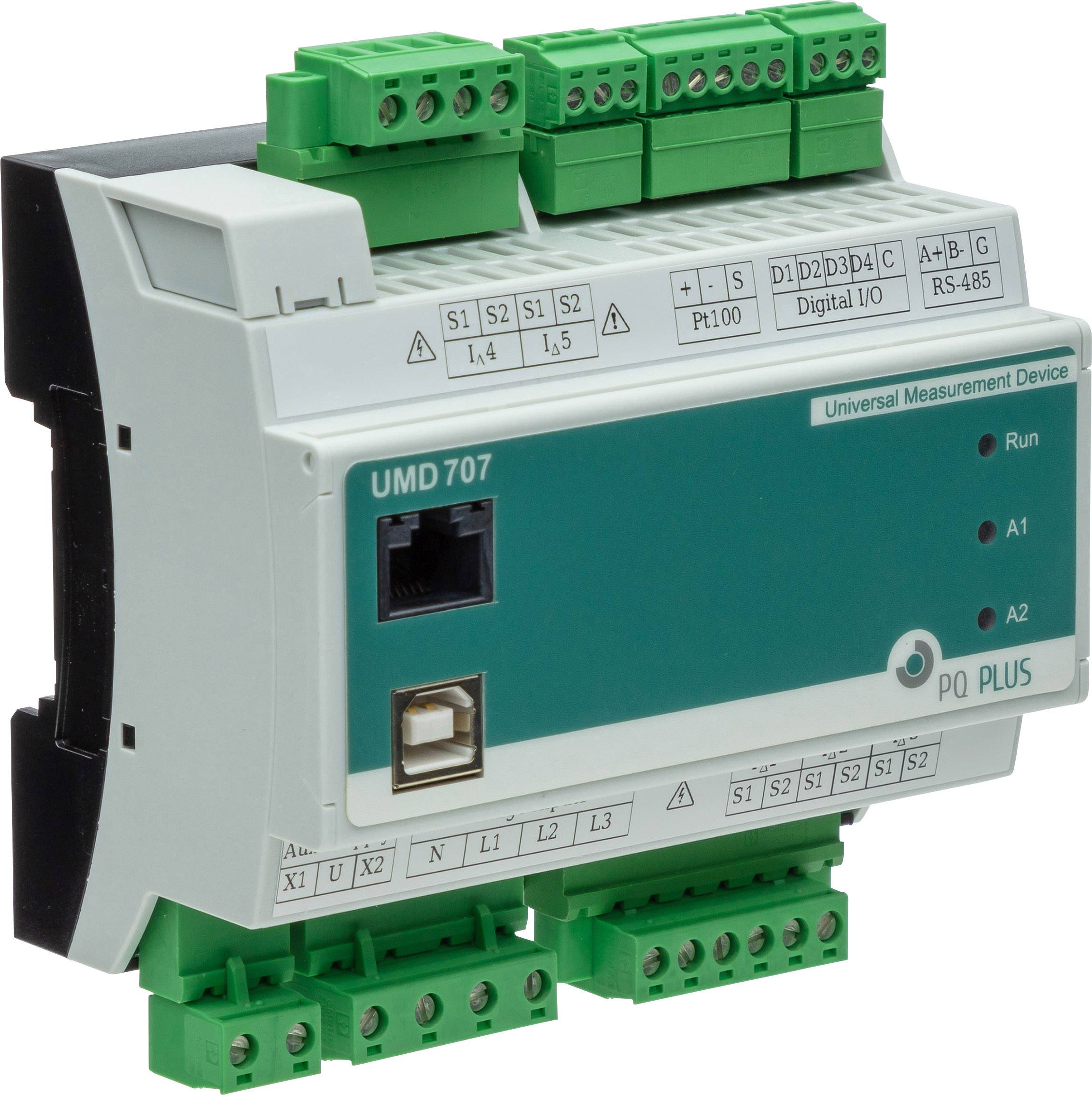

Dispositivo di misurazione UMD 707 per il monitoraggio di parametri elettrici. Mostra ingressi e uscite digitali, connessione RS-485 e indicatori LED.

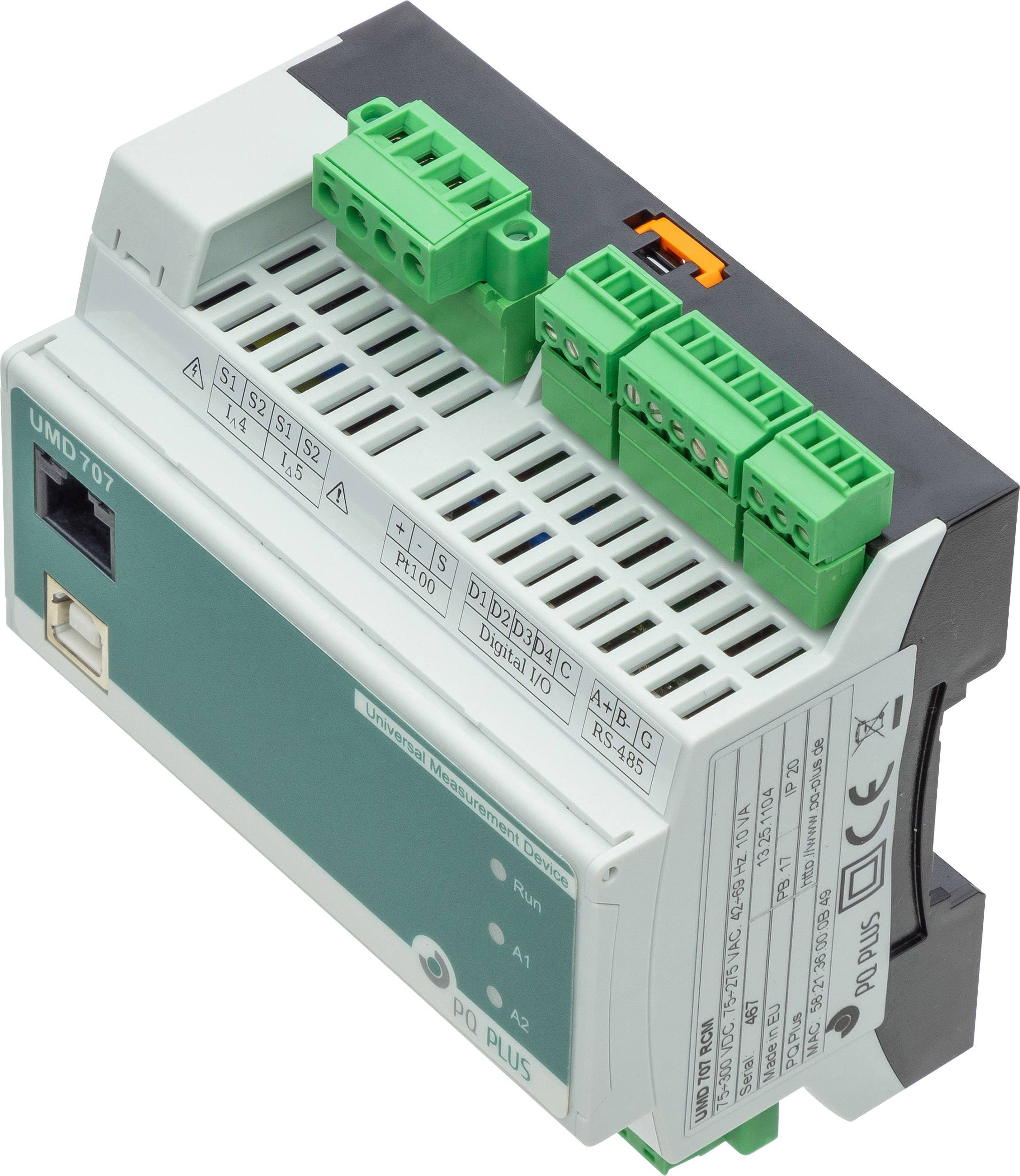

Un modulo elettronico con connettori verdi nella parte superiore. È uno strumento di misurazione per il monitoraggio dei parametri elettrici nei quadri elettrici.

1/3

Scheda tecnica (PDF)

EAN:

Codice produttore

Articolo n°:

Consegna entro Gio 12 Nov

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (955,00 € / Pezzo)

955,00 €

IVA incl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

UMD 707RCM apparecchio universale per il montaggio su guida DIN

Interfaccia RS485, Ethernet, USB anteriore
4 ingressi/uscite digitali
LCD
Memoria: 512 MB
3 Tensione, 5 ingressi corrente differenziale
1 Ingresso PT100
A seconda ordine armonico 1 - 128 per U/I
In connessione con modulo PQ S: misurazione e registrazione della qualità di rete in conformità a DIN EN 50160

Dati tecnici

Tipo prodotto: strumento universale di misura

Funzioni: Corrente

Campo di misura (min.): 5 V

Tipo: UMD 707RCM

Range misurazione (max.): 1470 V

Tecnologia del display: LCD

: IP20

Larghezza di incasso: 107 mm

Altezza installazione: 90 mm

Dim.: (L x L x A) 58 x 107 x 90 mm

Profondità di montaggio: 58 mm

Categoria di misura: CAT III 300 V

Larghezza: 107 mm

Altezza: 90 mm

Lunghezza: 58 mm

Interfacce: Ethernet Modbus TCP

Documenti & Download

Scheda tecnica

Scheda tecnica 2143168 PQ Plus UMD 707RCM strumento universale di misura

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2143168 PQ Plus UMD 707RCM strumento universale di misura

Descrizione

Il UMD 707RCM è un errore high-end compatto strumento di misura della corrente per il montaggio su guida DIN. Misura 5 canali le correnti di guasto (tipo A) e la qualità della tensione (armoniche fino al 128. Armoniche; le cadute di tensione 40 μsec). La misurazione avviene tramite l'errore RCM-CT trasformatore di corrente. Il dispositivo è dotato di un'ampia memoria da 512 MB. Tramite l'interfaccia ethernet il dispositivo è di nuovo accessibile e attraverso il relativo server Web è possibile si esaminano i valori rilevati dal browser Web. In questo modo anche i protocolli Internet si possono leggere come NTP. È possibile SPS-i sistemi di gestione degli edifici, sistemi di controllo semplice tramite
Modbus TCP. Entrate/uscite digitali e un'interfaccia seriale RS485 sono integrati. Con il modulo del firmware GO, funzioni di oscilloscopio per tensione e segnali di trigger per gli eventi di valore limite. Inoltre è disponibile un ingresso PT100.

Testo tradotto automaticamente.

Versione

Misurazione:
Tensione (ULL; ULN) U1; U2; U3, un, U12; U23; U31 va 0,05
Idiff corrente va 0,05, potenza attiva/reattiva importazione/esportazione per fase L1, L2, L3; pro tariffa T1; T2; T3
Potenza attiva P1,P2,P3; PN; 3P importazione; esportazione cl. 0,1
Potenza reattiva Q1, Q2, Q3; QN; 3Q cl. 1
Potenza apparente S1, S2 ; S3; SN; 3S VA cl.0,2
Distorsione armonica totale potenza D1; D2; D3; DN
Fattore di potenza cos phi PF1, PF2, PF3; PFN, PF, cos phi1, cos phi2, cos phi3 Kl. 0,5
Simmetria sì
Tensione di oscillazione armonica THDU1; THDU2; THDU3; THDUN; THDU12; THDU23; THDU31 cl. 1
Corrente di oscillazione armonica THDI1; THDI2; THDI3; THDIN cl. 1
A seconda armonica ordine da 1 a 128. per U/I
Fattore di distorsione U1fh; U2fh; U3fh; Unfh; I1fh; I2fh; I3fh; Infh
Frequenza 40...70 Hz va 0,02
Energia attiva misurazione a 4 quadranti l'importazione e l'esportazione per fase; pro; tariffa va totale 0,2
Reattiva misurazione a 4 quadranti l'importazione e l'esportazione per fase; pro; 2 tariffa totale cl.
Flicker P st; P it cl. 2
Registratore di dati:
Memoria (Flash) ULN; ULL; I; P; Q; S; D; THDU; THDI; f; Ufh; lo stato I/O
Energia attiva/reattiva importazione/esportazione per fase L1, L2, L3; pro tariffa T1; T2; T3
Le cadute di tensione dell'opzione: PQ S
Oszillogrammfunktion opzione: GO
Ulteriori funzioni:
Logica allarmi
Valori limite per superamento del valore limite
I/O digitali, 4 ingressi/uscite digitali, 100 V AC/DC, 100 mA;I/O analogici, I/O 1x PT100
Memoria: flash 512 MB
Intervallo di registrazione sec; min; h; giorni; mese; anno
Comunicazione
RS485 Modbus
Ethernet 100 MBit/s
USB
Collegamento elettrico
Tensione di alimentazione U:85...275 V CA U:20...50 V AC / 20...75 V CC
Potenza assorbita 10 VA/5 W
Categoria di sovratensione CAT III 300 V
Intervalli di misurazione:
Tensione di misurazione 5..1470 V CA
Sovraccarico 2,21 kV LN/1s 1300 V CA U//N sempre
Impedenza 3,9 MOhm
Segnale di ingresso X/1//5A; RCM
Sovracorrente 3x in (max. 70 A/1s)
CAMPIONAMENTO: 28,8 kHz
Condizioni ambientali:
Intervallo di temperatura in funzionamento T:-20 °C...60°C
Intervallo di temperatura da -30 °T:cuscinetto C...88°C
Compatibilità elettromagnetica:
Nella EN 61000-4-2...-3...-4...-5...-6...-11
L'irradiazione EN 55011 va A, EN 55022 va A
Tipo di protezione: IP20
Dimensioni:
L x A x P (mm) 107x90x58

Contenuto della fornitura

UMD 707RCM
ENVIS Basic
