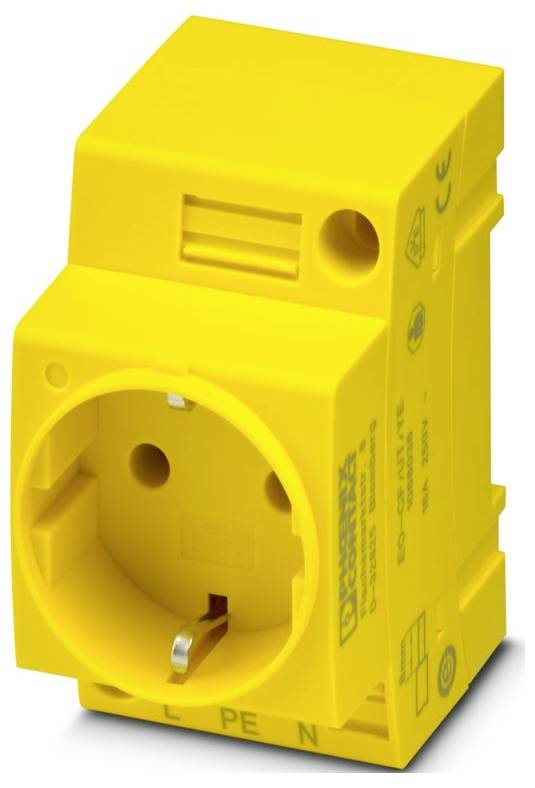

Presa Phoenix Contact EO-CF/UT/YE Giallo 1.8 W (L x L x A) 62.1 x 45 x 75 mm
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Presa
Potenza
1.8 W
Tipo di protezione
IP20
Tipo
EO-CF/UT/YE
Colore
Giallo
Scheda tecnica (PDF)
Numero (Confezione 5 pz.)
Totale (8,20 € / Pezzo)
40,98 €
IVA escl.
Diritto di reso di 14 giorni incluso
Dati tecnici
- Tipo di collegamento: collegamento a vite
- Filettatura della vite: M3
- Coppia di serraggio: 0,5 ... 0,6 Nm
- Sezione del conduttore flessibile: 0,25 mm²... 2,5 mm²
- Sezione del conduttore rigido: 0,2 mm² ... 4 mm²
- Sezione del conduttore AWG: 24 ... 12 (convertito in IEC)
- Larghezza: 45 mm
- Altezza: 75 mm
- Profondità: 62,1 mm
- Colore: Giallo (RAL 1018)
- Classe di infiammabilità in conformità con UL 94: V0
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP20
- Temperatura ambiente (in funzione): Da -45 °C a ... 70 °C (max. Intervallo di temperatura di esercizio incl. Autoriscaldamento, vedere curva di deratinga)
- Temperatura ambiente (stoccaggio/trasporto): -45 °C... 70 °C
- Norme/disposizioni: VDE 0620-1
- Tipo di montaggio: Per il montaggio su guida portante nell'interfaccia di servizio o montaggio diretto
- Materiale isolante: PA
- Lunghezza di spellatura: 8 mm
- Tensione nominale 250 V CA (50 Hz)
- Nota per il funzionamento: Questa presa di corrente non è progettata per applicazioni con carichi elevati (hl), come i caricabatteria per veicoli elettrici e i riscaldatori di grandi dimensioni.
- Dissipazione di potenza massima alla condizione nominale: 1,8 W.
- SPECIFICHE DI PROVA: DIN EN 50155 (VDE 0115-200):2022-06
- Risultato: Controllo superato
- Impiego di materiale isolante statico al freddo: -60 °C.
- Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21)): 130 °C.
- Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22: HL 1 - hl 3
- Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23: HL 1 - hl 3
- Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24: HL 1 - hl 3
- Norme: Norme
- Indice di temperatura del materiale isolante relativo (elec., UL 746 B): 130 °C.
- Corrente nominale: 16 A
- Frequenza: f1 = da 5 Hz a f2 = 250 Hz
- Umidità consentita (stoccaggio/trasporto): 30% ... 70%
- Rumore di oscillazione/banda larga: Oscillazione/rumore di banda larga
- Spettro: Prova di durata categoria 2, montata sul carrello
- Livello ASD: 6,12 (m/s²)²/Hz
- Accelerazione 30 g.
- Tempo di prova per asse: 5 h.
- Direzioni di prova: Assi X, Y e Z (POS. e neg.)
- In caso di urto
- Forma d'urto: Semisinusoidale
- Durata della scarica: 18 ms.
- Numero di scariche per direzione: 3
- Indicatore di stato: No
- Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26: HL 1 - hl 3
- Dissipazione termica calorimetrica NFPA 130 (ASTM e 1354): 28 MJ/kg
- Superfici infiammabilità NFPA 130 (ASTM e 162): Superata
- Specifiche densità ottica dei gas combusti NFPA 130 (ASTM e 662): Superata
- Gas di combustione NFPA 130 (SMP 800C): Superato
- Identificazione del paese: Germania
- Mandrino: A3,B3
- Sezione del conduttore flessibile [AWG]: 24 ... 14 (convertito in IEC)
- Sezione del conduttore flessibile (tubetto terminale senza boccola in plastica): 0,25 mm² ... 2,5 mm²
- Sezione del conduttore flessibile (tubetto terminale con boccola in plastica): 0,25 mm² ... 2,5 mm²
- Sezione del conduttore flessibile (2 conduttori della stessa sezione trasversale con tubetto terminale TWIN con boccola in plastica): 0,2 mm² ... 4 mm²
- Profondità su NS 35/7,5: 63 mm
- Profondità su NS 35/15: 70,5 mm
- Diametro foratura: 4,4 mm
- Materiale di contatto: CuZn38
- Tipo di spina: Faccia a innesto tipo CF
- Tipo prodotto
Presa
- Tipo
EO-CF/UT/YE
1.8 W
- Colore
Giallo
- Materiale
PA
IP20
- Classe di protezione
IP20
- Lunghezza
62.1 mm
- Larghezza
45 mm
- Altezza
75 mm
- Dim.
(L x L x A) 62.1 x 45 x 75 mm
- Tipo di collegamento
Collegamento a vite
- Tensione nominale
250 V/AC
- Corrente nominale
16 A
- Sezione del conduttore (max.)
4 mm²
- Sezione del conduttore (min.)
0.2 mm²
- Metodo di montaggio
Guida portante (guida DIN)
Montaggio fisso
- Profondità di montaggio
62.1 mm
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3562466 Presa Phoenix Contact EO-CF/UT/YE Giallo 1.8 W (L x L x A) 62.1 x 45 x 75 mm
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3562466 Presa Phoenix Contact EO-CF/UT/YE Giallo 1.8 W (L x L x A) 62.1 x 45 x 75 mm
Descrizione
Presa di corrente, faccia a innesto tipo CF, tipo di collegamento: A vite, colore: Giallo, tensione nominale: 250 V CA (50 Hz), corrente nominale: 16 a, per il montaggio su guida di supporto nell'interfaccia di servizio o montaggio diretto, norme/disposizioni: VDE 0620-1, indicazione per paese: Germania
