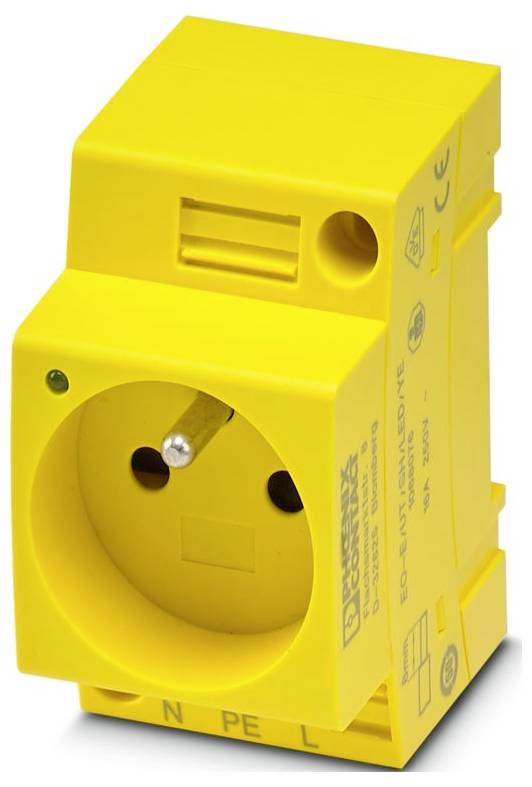

Presa Phoenix Contact EO-E/UT/SH/LED/YE Giallo (L x L x A) 59.2 x 45 x 75 mm
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Numero (Confezione 5 pz.)
Totale (12,13 € / Pezzo)
60,65 €
IVA escl.
Diritto di reso di 14 giorni incluso
Dati tecnici
- Tipo di collegamento: collegamento a vite
- Filettatura della vite: M3
- Coppia di serraggio: 0,5 ... 0,6 Nm
- Sezione del conduttore flessibile: 0,25 mm²... 2,5 mm²
- Sezione del conduttore rigido: 0,2 mm² ... 4 mm²
- Sezione del conduttore AWG: 24 ... 12 (convertito in IEC)
- Larghezza: 45 mm
- Altezza: 75 mm
- Profondità: 59,2 mm
- Colore: Giallo (RAL 1018)
- Classe di infiammabilità in conformità con UL 94: V0
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP20
- Temperatura ambiente (in funzione): -5 °C ... 40 °C (secondo IEC 60884-1, valore medio in un periodo di 24 ore non superiore a +35 °C)
- Temperatura ambiente (stoccaggio/trasporto): -25 °C... 60 °C (per brevi periodi, non oltre 24 ore, da -60 °C a +70 °C)
- Norme/disposizioni: NF C61-314;IEC 60884-1
- Nota: La corrente nominale specificata non è applicabile alle varianti dei fusibili. In questi casi, la corrente è determinata dal fusibile utilizzato.
- Tipo di montaggio: Per il montaggio su guida portante nell'interfaccia di servizio o montaggio diretto
- Materiale isolante: PA
- Lunghezza di spellatura: 8 mm
- Tensione nominale 250 V CA (50 Hz)
- Generale: Generale
- SPECIFICHE DI PROVA: DIN EN 50155 (VDE 0115-200):2022-06
- Risultato: Controllo superato
- Impiego di materiale isolante statico al freddo: -60 °C.
- Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21)): 130 °C.
- Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22: HL 1 - hl 3
- Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23: HL 1 - hl 3
- Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24: HL 1 - hl 3
- Norme: Norme
- Indice di temperatura del materiale isolante relativo (elec., UL 746 B): 130 °C.
- Corrente nominale: 16 A
- Frequenza: f1 = da 5 Hz a f2 = 250 Hz
- Umidità consentita (stoccaggio/trasporto): 30% ... 70%
- Rumore di oscillazione/banda larga: Oscillazione/rumore di banda larga
- Spettro: Prova di durata categoria 2, montata sul carrello
- Livello ASD: 6,12 (m/s²)²/Hz
- Accelerazione 30 g.
- Tempo di prova per asse: 5 h.
- Direzioni di prova: Assi X, Y e Z (POS. e neg.)
- In caso di urto
- Forma d'urto: Semisinusoidale
- Durata della scarica: 18 ms.
- Numero di scariche per direzione: 3
- Indicatore di stato: Sì
- Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26: HL 1 - hl 3
- Identificazione del paese: Francia
- Mandrino: A3,B3
- Sezione del conduttore flessibile [AWG]: 24 ... 14 (convertito in IEC)
- Sezione del conduttore flessibile (tubetto terminale senza boccola in plastica): 0,25 mm² ... 2,5 mm²
- Sezione del conduttore flessibile (tubetto terminale con boccola in plastica): 0,25 mm² ... 2,5 mm²
- Sezione del conduttore flessibile (2 conduttori della stessa sezione trasversale con tubetto terminale TWIN con boccola in plastica): 0,2 mm² ... 4 mm²
- Profondità su NS 35/7,5: 60 mm
- Profondità su NS 35/15: 67,5 mm
- Diametro foratura: 4,4 mm
- Materiale di contatto: CuZn38
- Tipo di spina: Faccia a innesto tipo e
- Colore
Giallo
- Altezza
75 mm
- Lunghezza
59.2 mm
- Larghezza
45 mm
IP20
- Tipo di collegamento
Collegamento a vite
- Materiale
PA
- Caratteristiche
Protezione per i bambini
- Profondità di montaggio
59.2 mm
- Metodo di montaggio
Guida portante (guida DIN)
Montaggio fisso
- Sezione del conduttore (max.)
4 mm²
- Sezione del conduttore (min.)
0.2 mm²
- Corrente nominale
16 A
- Tensione nominale
250 V/AC
- Classe di protezione
IP20
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3562583 Presa Phoenix Contact EO-E/UT/SH/LED/YE Giallo (L x L x A) 59.2 x 45 x 75 mm
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3562583 Presa Phoenix Contact EO-E/UT/SH/LED/YE Giallo (L x L x A) 59.2 x 45 x 75 mm
Descrizione
Presa di corrente, con protezione avanzata da contatto accidentale / shutter, indicatore luminoso, faccia a innesto tipo e, tipo di collegamento: A vite, colore: Giallo, tensione nominale: 250 V CA (50 Hz), corrente nominale: 16 a, per il montaggio su guida portante nell'interfaccia di servizio o montaggio diretto, norme/disposizioni: NF C61-314, IEC 60884-1, bandiera del paese: Francia
