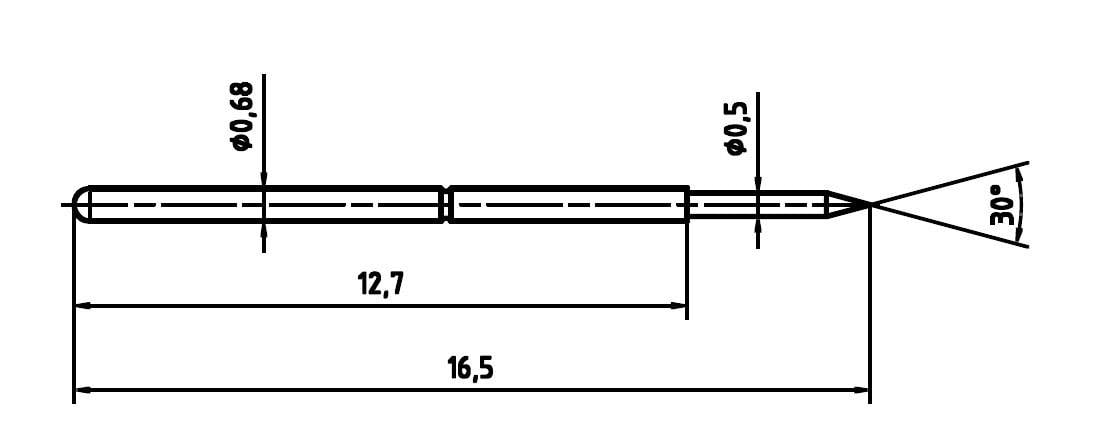

disegno a linee/diagramma
PTR Hartmann 1007-B-0.7N-AU-0.49C Puntale di misura
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Totale (5,49 € / Pezzo)
5,49 €
IVA incl.
Diritto di reso di 14 giorni incluso
Dati tecnici
- Resistenza di passaggio: ≤30 mΩ
- Tipo prodotto
Puntale di misura
- Forma della testa
B
- Lunghezza perno
16.5 mm
- Corrente nominale
1 A
- Corrente nominale
1 A
- Pressione a molla
0.7 N
- Escursione
2.8 mm
- Materiale della testa
Bronzo
- Passo
1.27 mm
- Compatibile RoHS
Sì
- Ø perno
0.68 mm
- Tipo
1007-B-0.7N-AU-0.49C
- Finitura
Dorata
- Resistività di massa
≤ 30 mΩ
- Corrente nominale
1 A
- Tipo
Punta di prova 1007-0,7N-Au-0,5C
- Lunghezza punta
16.5 mm
Documenti & Download
Scheda tecnica
Scheda tecnica 736944 PTR Hartmann 1007-B-0.7N-AU-0.49C Puntale di misura
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 736944 PTR Hartmann 1007-B-0.7N-AU-0.49C Puntale di misura
Descrizione
Punta di prova di precisione a introduzione singola con contatto a molla per gli assemblaggi e i test dei circuiti stampati. Composto da scatola guida con punta di contatto a molla con testa di scansione. La boccola che dev'essere ordinata separatamente è installata su un circuito stampato o una piastra in plexiglas e comprende una punta di prova. In questo modo la punta di prova si può cambiare o sostituire senza problemi.
Note
Codifica del tipo:
xxxx (serie) - xx (forma della testa) - x.xN (pressione di contatto) - xx (finitura) - xx.xx (Ø testa in mm/materiale della testa)
Finitura: AU = oro, RH = rodio, NI = nichel; Materiale della testa: M = ottone, C = berillio.
