PTR Hartmann 1025/E-V-1.5N-AU-0.9 Puntale di misura
EAN:
Codice produttore
Articolo n°:
Totale (1,99 € / Pezzo)
1,99 €
IVA incl.
Diritto di reso di 14 giorni incluso
Dati tecnici
- Resistenza di passaggio: ≤25 mΩ
- Tipo prodotto
Puntale di misura

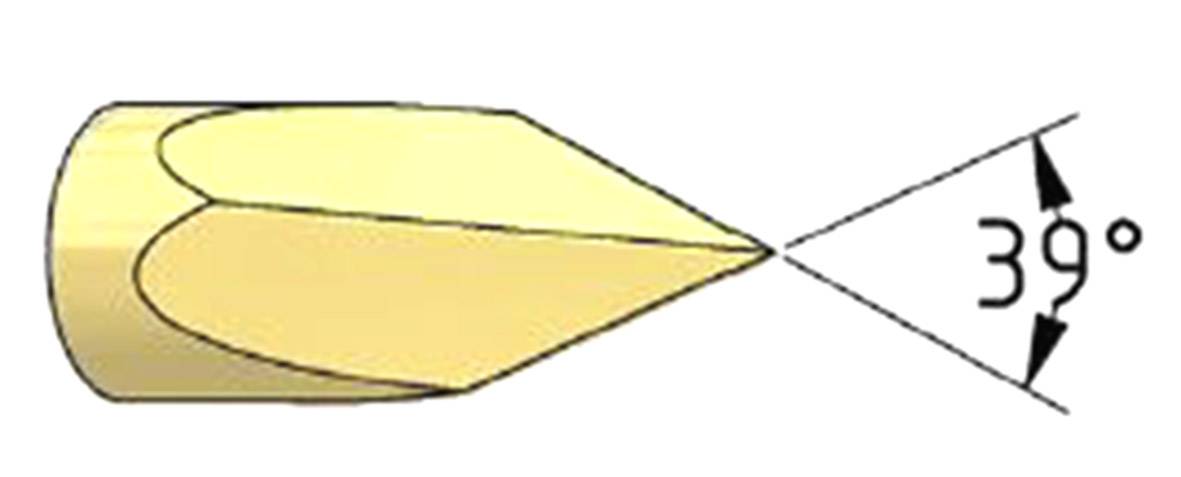

- Forma della testa
V
- Lunghezza perno
33.0 mm
- Corrente nominale
3 A
- Corrente nominale
3 A
- Pressione a molla
1.5 N
- Escursione
6.3 mm
- Passo
2.54 mm
- Compatibile RoHS
Sì
- Ø perno
1.37 mm
- Tipo
1025/E-V-1.5N-AU-0.9
- Finitura
Dorata
- Resistività di massa
≤20 mΩ
- Corrente nominale
3 A
- Tipo
Punta di prova 1025-E-V-1,5N-AU-0,9
- Lunghezza punta
33.0 mm
Documenti & Download
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 730742 PTR Hartmann 1025/E-V-1.5N-AU-0.9 Puntale di misura
Descrizione
Punta di prova di precisione a introduzione singola con contatto a molla per gli assemblaggi e i test dei circuiti stampati. Composto da scatola guida con punta di contatto a molla con testa di scansione. La boccola che dev'essere ordinata separatamente è installata su un circuito stampato o una piastra in plexiglas e comprende una punta di prova. In questo modo la punta di prova si può cambiare o sostituire senza problemi.
Note
Codifica del tipo:
xxxx (serie) - xx (forma della testa) - x.xN (pressione di contatto) - xx (finitura) - xx.xx (Ø testa in mm/materiale della testa)
Finitura: AU = oro, RH = rodio, NI = nichel; Materiale della testa: M = ottone, C = berillio.
