Acquista Quadrios Assortimento LED Rosso, Verde, Giallo, Blu, Bianco, Ambra 120 ° 20 mA 3.0 V da Conrad

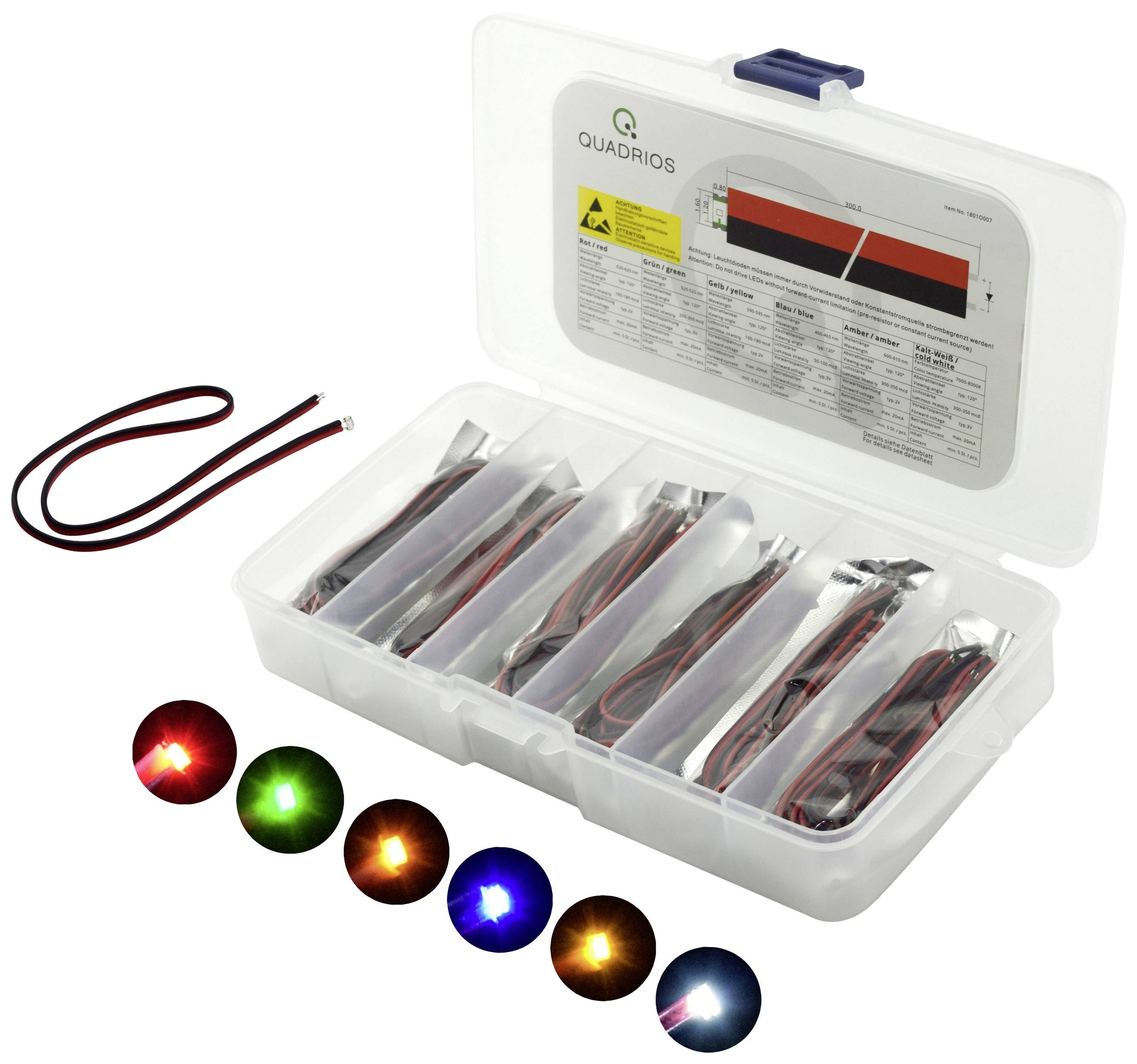

Set di Starter LED in scatola di plastica con LED colorati, cavi e diagramma all'interno del coperchio. Contiene LED rossi, verdi, gialli, blu e bianchi.

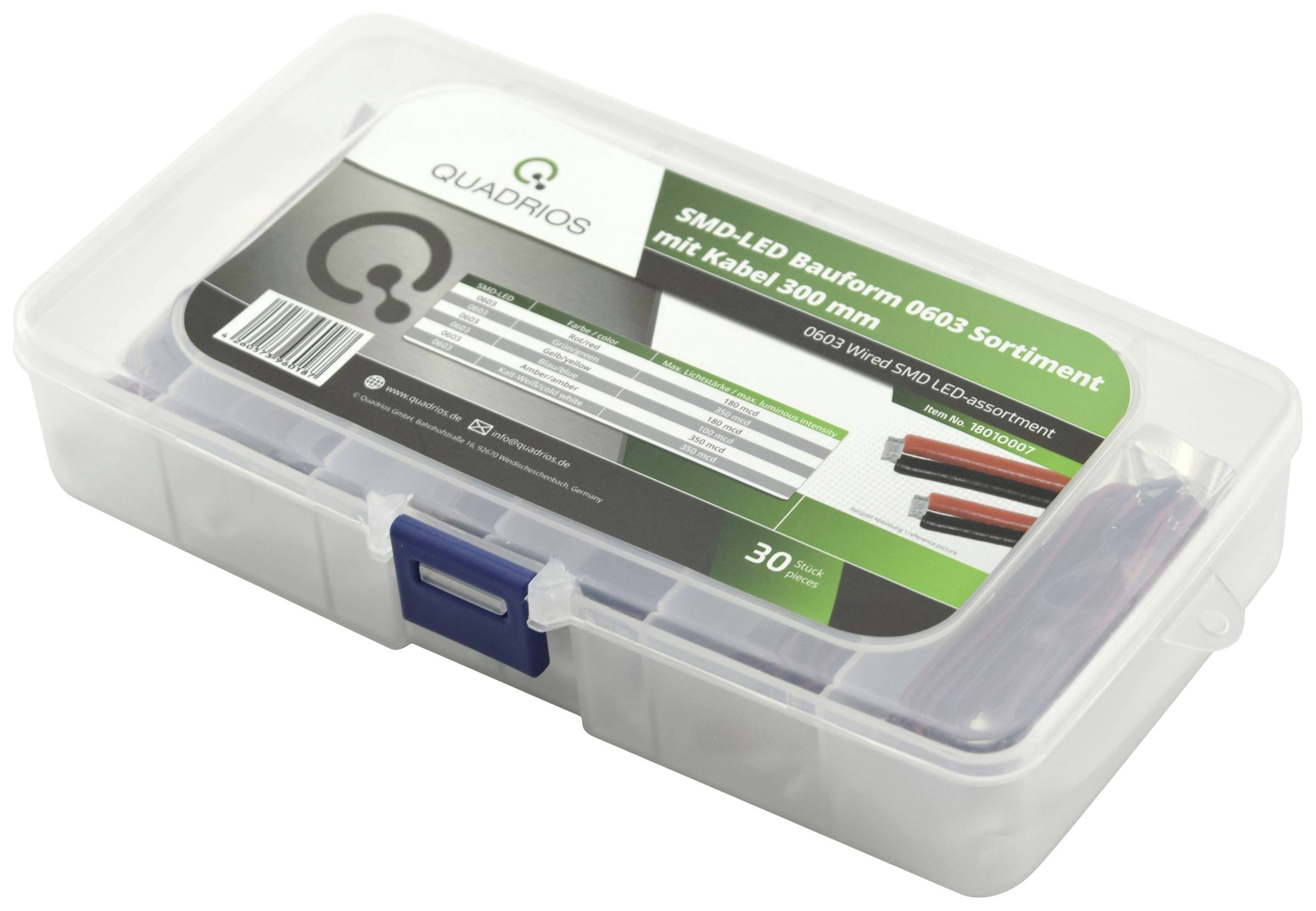

Scatola di stoccaggio trasparente contiene 'Assortimento di LED SMD formato 0603 con cavi 300 mm', con 30 LED in diversi colori.

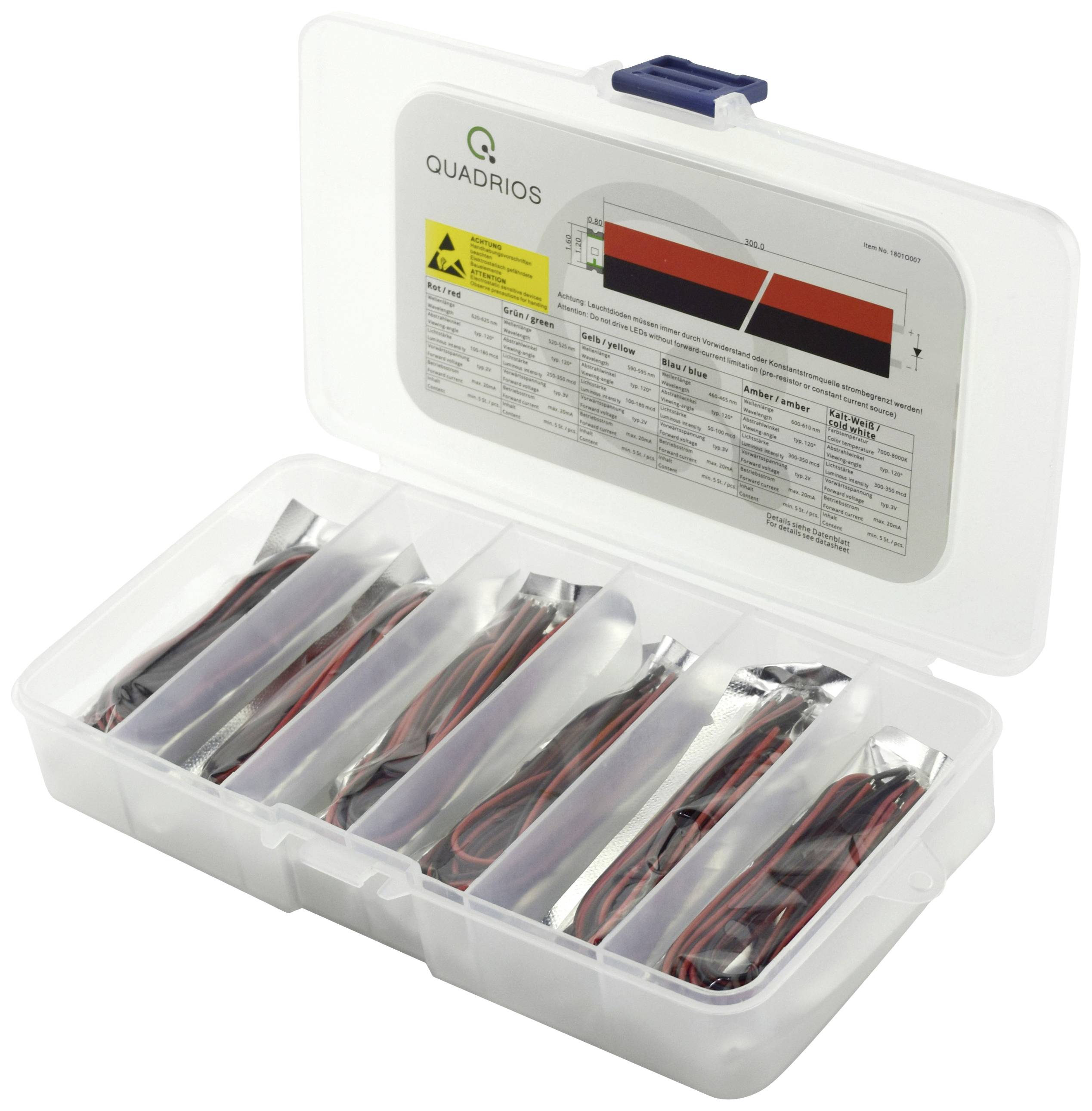

Scatola di plastica con diversi reticoli di Petri, suddivisi in scomparti. Un diagramma con specifiche è applicato sul coperchio.

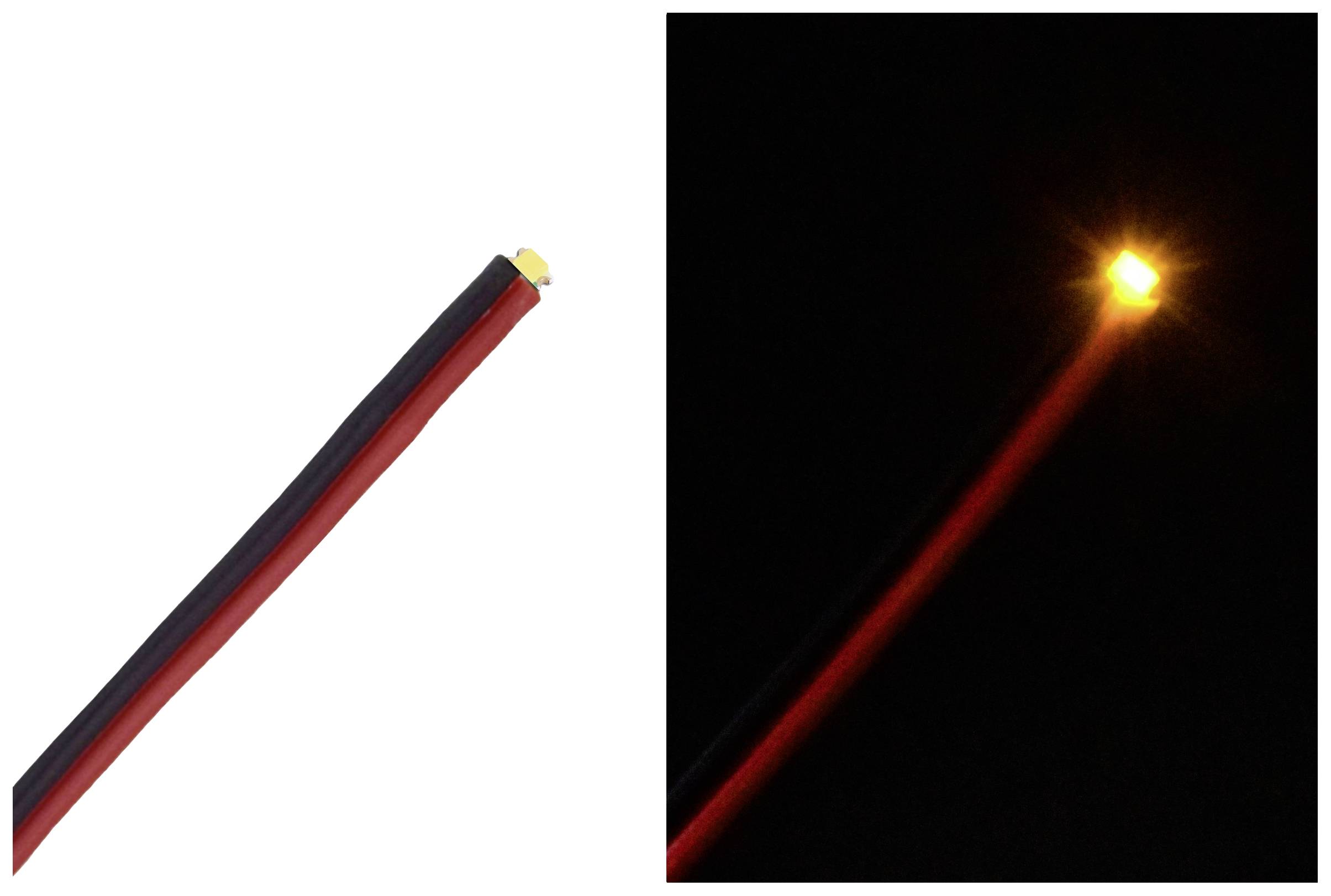

Due immagini: a sinistra un cavo elettrico rosso e nero su sfondo bianco; a destra lo stesso cavo con la punta che emette luce gialla su sfondo nero.

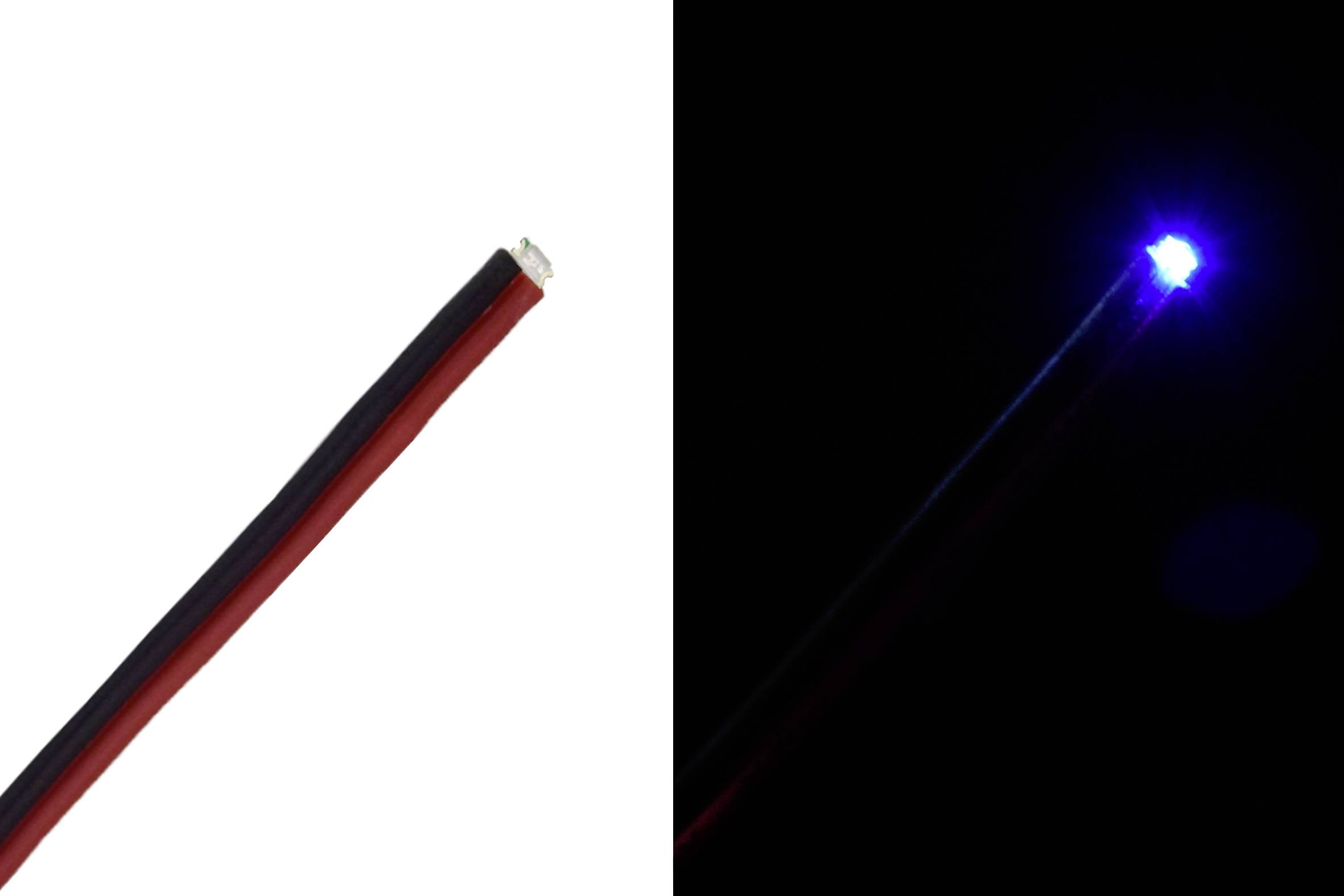

'Immagine in due colori: A sinistra un filo con un LED, a destra il LED illumina di un blu chiaro nel buio.'

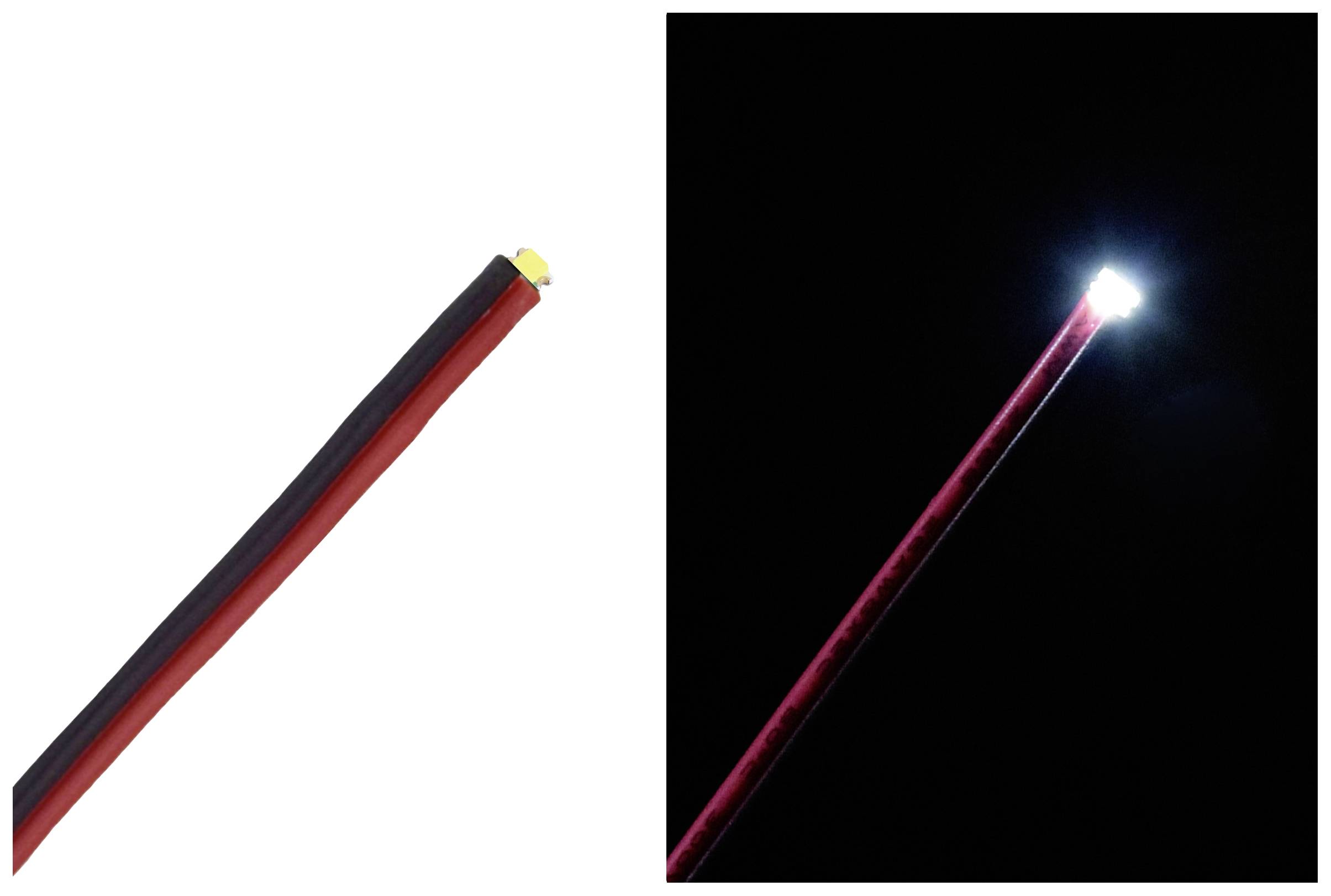

Due immagini di un cavo illuminato: a sinistra senza luce, a destra che risplende nell'oscurità. Mostra le differenze prima e dopo l'attivazione della luce.

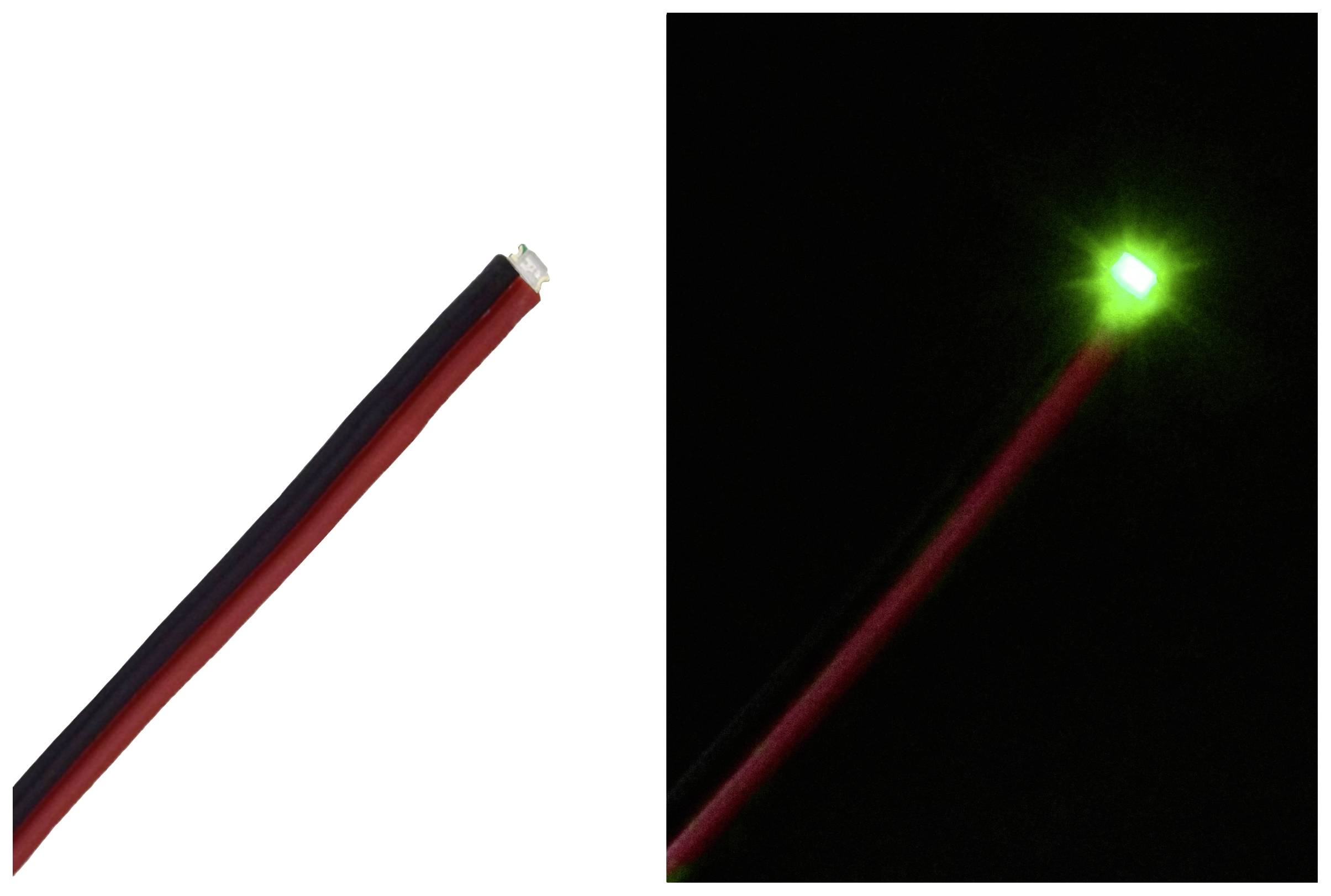

Due immagini di un LED: a sinistra il LED spento, a destra lo stesso componente con luce verde che illumina nell'oscurità.

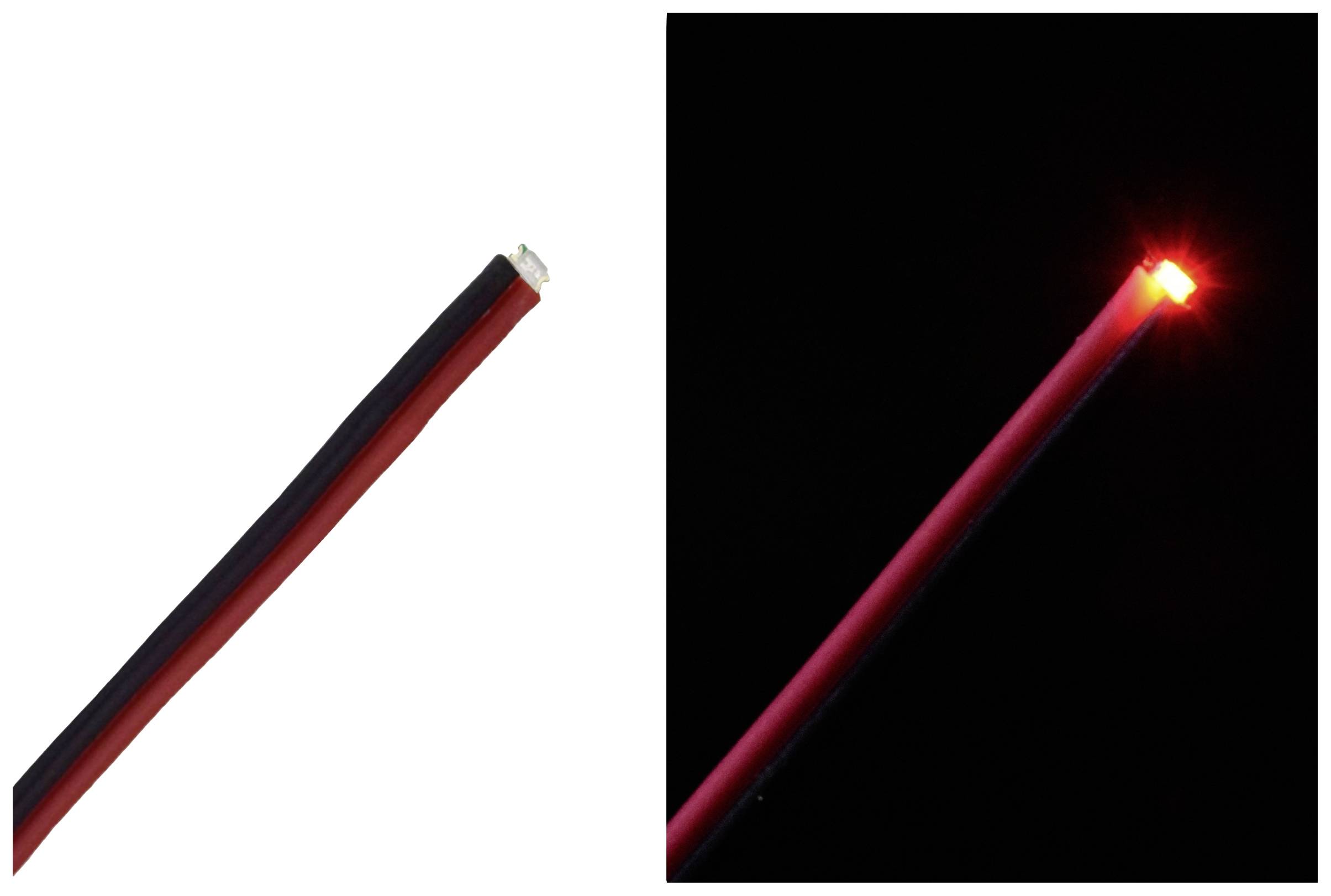

Due immagini di un LED: a sinistra in stato spento, a destra illuminato di rosso. Cavo nero e rosso collegato.

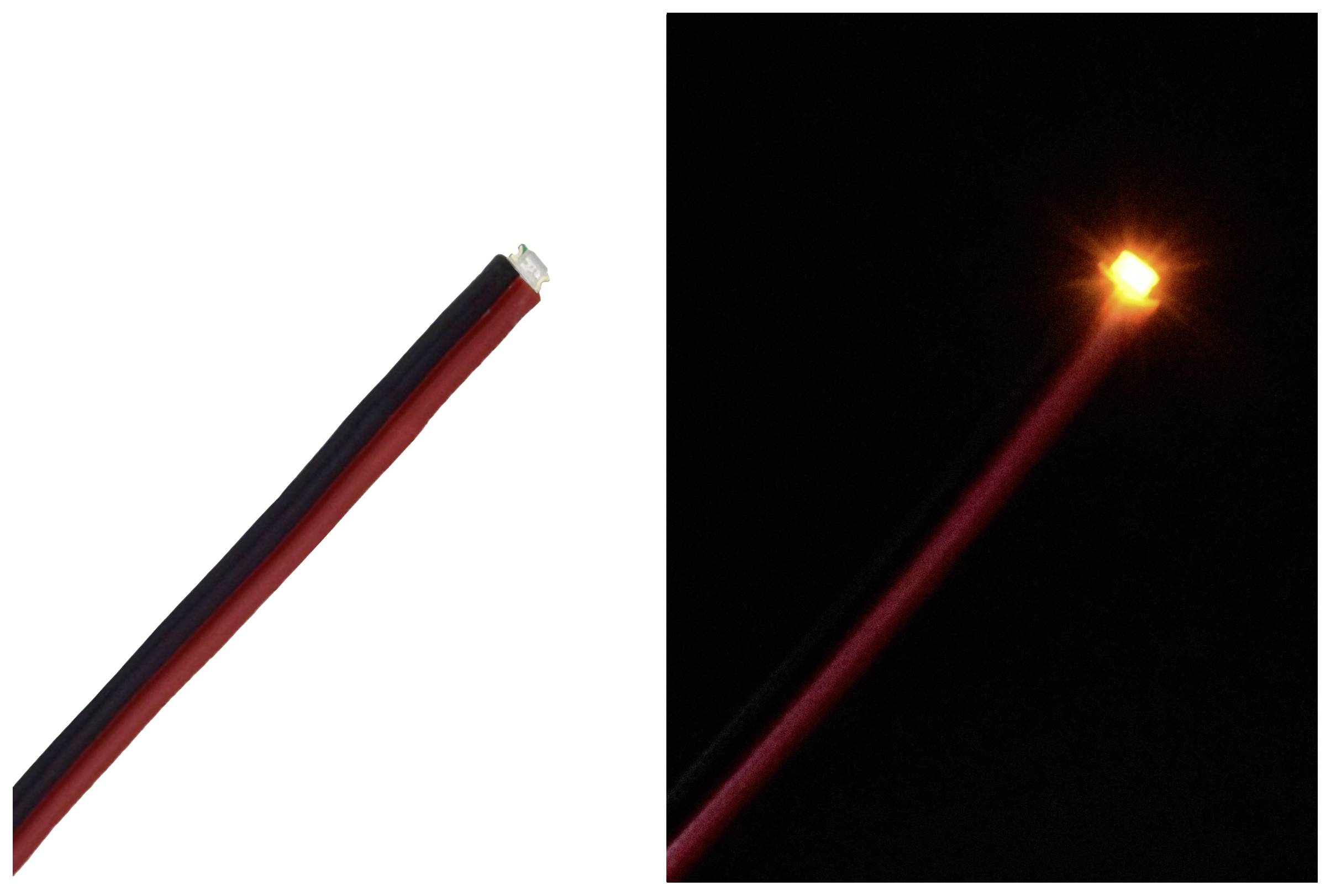

Un LED illuminato da due prospettive: a sinistra non illuminato, a destra acceso con un bagliore arancione in un ambiente buio.

Schema circuitale per il calcolo della resistenza di polarizzazione per LED, che mostra due esempi di circuiti con tensione, corrente e formule.

1/10

Tipo prodotto

Assortimento LED

Corrente diretta U(F)

3.0 V

Corrente diretta I(F)

20 mA

Case

radiale

Angolo di irraggiamento

120 °

Scheda tecnica (PDF)

Consegna entro Ven. 2 Ott.

3 Set(s)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Set(s))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero (Confezione 30 Parti)

Set(s)

Totale (18,84 € / Pezzo)

18,84 €

IVA escl.

Solo 3 Set(s) disponibili

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Modello LED SMD 0603 con trefoli da 30 cm 30 pz.

Diodi luminosi super luminosi SMD 0603 (molto piccoli)
Fili saldati per un'ulteriore elaborazione immediata
Ideale per modellismo ferroviario e modellismo
Ordinato in modo chiaro, con dati tecnici

Servizi e promozioni supplementari

Dati tecnici

Colore del produttore: Rosso, verde, giallo, blu, bianco, Colori ambra
Modello: 0603
Modello: Con cablaggio radiale
Forma della lente: SMD - 603
Dim. (LxLxA): 1,6 x 0,8 x 0,4 mm
Tensione di passaggio U(F): Rosso - 2,0 V, blu - 3,0 V, verde - 2,0 V, giallo - 2,0 V, Bernstein - 2,0 V, bianco freddo - 3,0 V,
Corrente di passaggio I(F): 20 mA
Intensità luminosa I(V): Rosso - 100 mcd, blu - 50 mcd, verde - 250 nm, giallo - 100 nm, Bernstein - 300 mcd, bianco freddo - 300 mcd,
Lunghezza d'onda/temperatura del colore: Rosso - 620-625nm, blu - 460-465nm, verde - 520-525nm, giallo - 590-595nm, Bernstein - 600-610nm, Bianco freddo - 7000-8000K,
Angolo di riflessione: 120°
Intervallo di temperatura: -25 °C - 80 °C

Tipo prodotto: Assortimento LED

Colore: Rosso
Verde
Giallo
Blu
Bianco
Ambra

Corrente diretta U(F): 3.0 V

Corrente diretta I(F): 20 mA

Corrente di esercizio: 20 mA

Case: radiale

Angolo di irraggiamento: 120°

Dim.: (L x L x A) 1.6 x 0.8 x 0.4 mm

Min. temperatura: -25 °C

Temperatura max.: 80 °C

Lunghezza: 1.6 mm

Larghezza: 0.8 mm

Altezza: 0.4 mm

Compatibile RoHS: Sì

Contenuto: 30 Parti

Formato: 0603

Documenti & Download

Scheda tecnica

Scheda tecnica 2899386 Quadrios Assortimento LED Rosso, Verde, Giallo, Blu, Bianco, Ambra 120 ° 20 mA 3.0 V

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2899386 Quadrios Assortimento LED Rosso, Verde, Giallo, Blu, Bianco, Ambra 120 ° 20 mA 3.0 V

Descrizione

Questa gamma di LED SMD con diodi luminosi montabili in superficie molto luminosi 0603 offre un'ampia scelta di colori ed è ordinata in modo chiaro. Poiché questi diodi luminosi sono molto piccoli, con circa 1,6 x 0,8 x 0,4 mm, l'ulteriore lavorazione manuale può essere difficile: I danni meccanici o la morte termica sono spesso effetti di accompagnamento.
Per questo motivo, i piccoli cavetti di 30 cm di lunghezza sono già montati in modo professionale su anodo e catodo. In questo modo i vantaggi dei LED SMD e di ciascuna versione cablata si combinano tra loro. Particolarmente adatto per modellini, modellini (modelli di volo, barche RC e auto), lampade di segnalazione e indicatori o qualsiasi altra applicazione in cui devono essere utilizzati i diodi luminosi più piccoli possibile.
Come per tutti i tradizionali chip a LED, si noti che è necessario utilizzare una limitazione di corrente mediante resistenza in serie o una fonte di corrente costante per far funzionare il LED di alta qualità nell'area di lavoro consentita.

Il cavo rosso indica l'anodo (+) e il cavo nero il catodo (-).

Una breve descrizione dei componenti inclusi è stampata in modo chiaro all'interno del coperchio.
La scheda tecnica contiene informazioni utili sull'assortimento, ma anche importanti dettagli tecnici sui componenti inclusi. Solo in questo modo è possibile garantire, ad esempio, che i LED possano essere utilizzati entro i loro parametri specifici, in quanto i componenti sono chiaramente specificati.
