Acquista Quadrios Assortimento LED Rosso, Verde, Giallo, Blu, Bianco, Ambra 120 ° 20 mA 3.0 V da Conrad

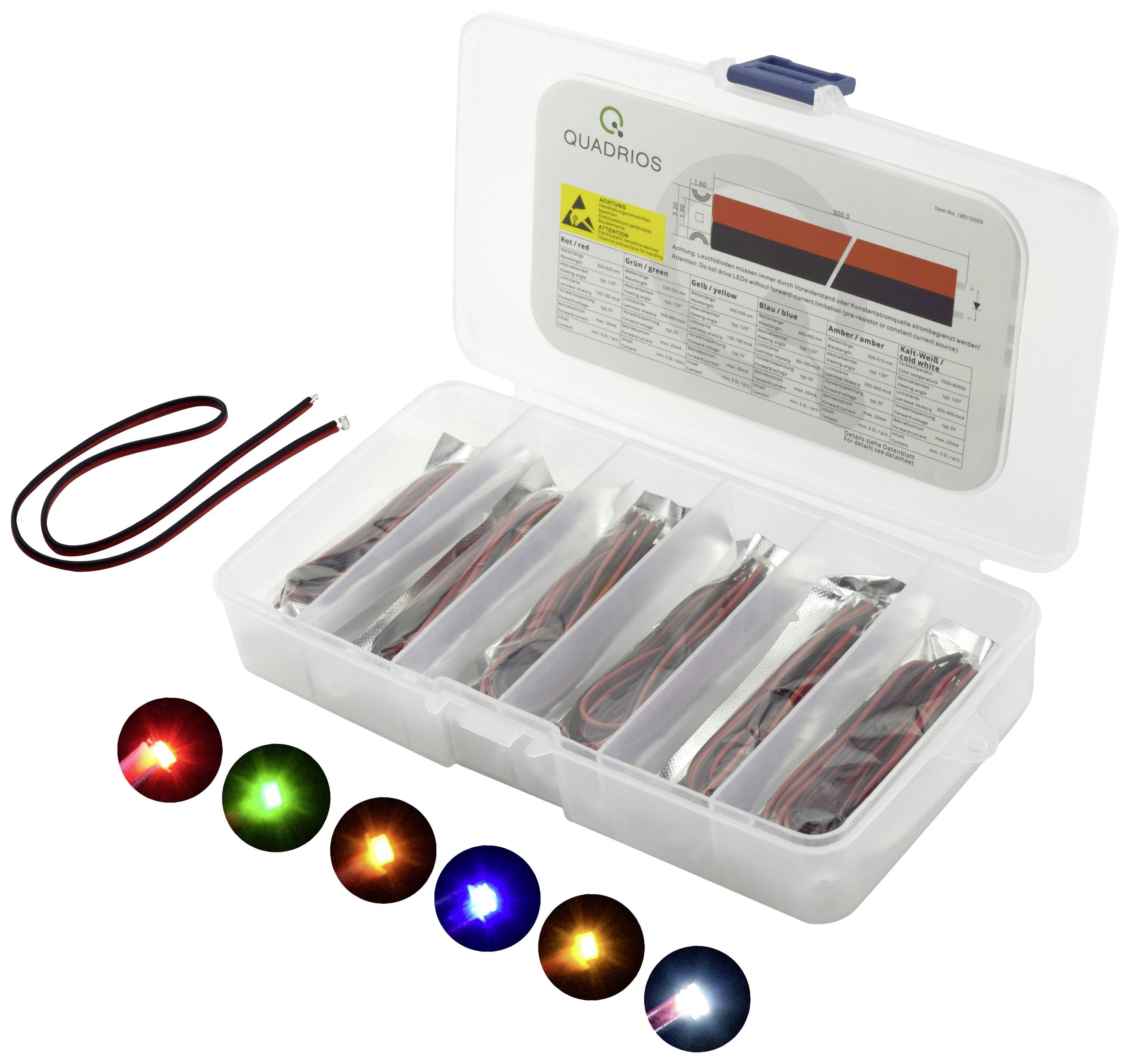

Un involucro con diodi LED colorati in scompartimenti separati. Include set di cavi per il collegamento. Colori disponibili: Rosso, Verde, Blu, Giallo.

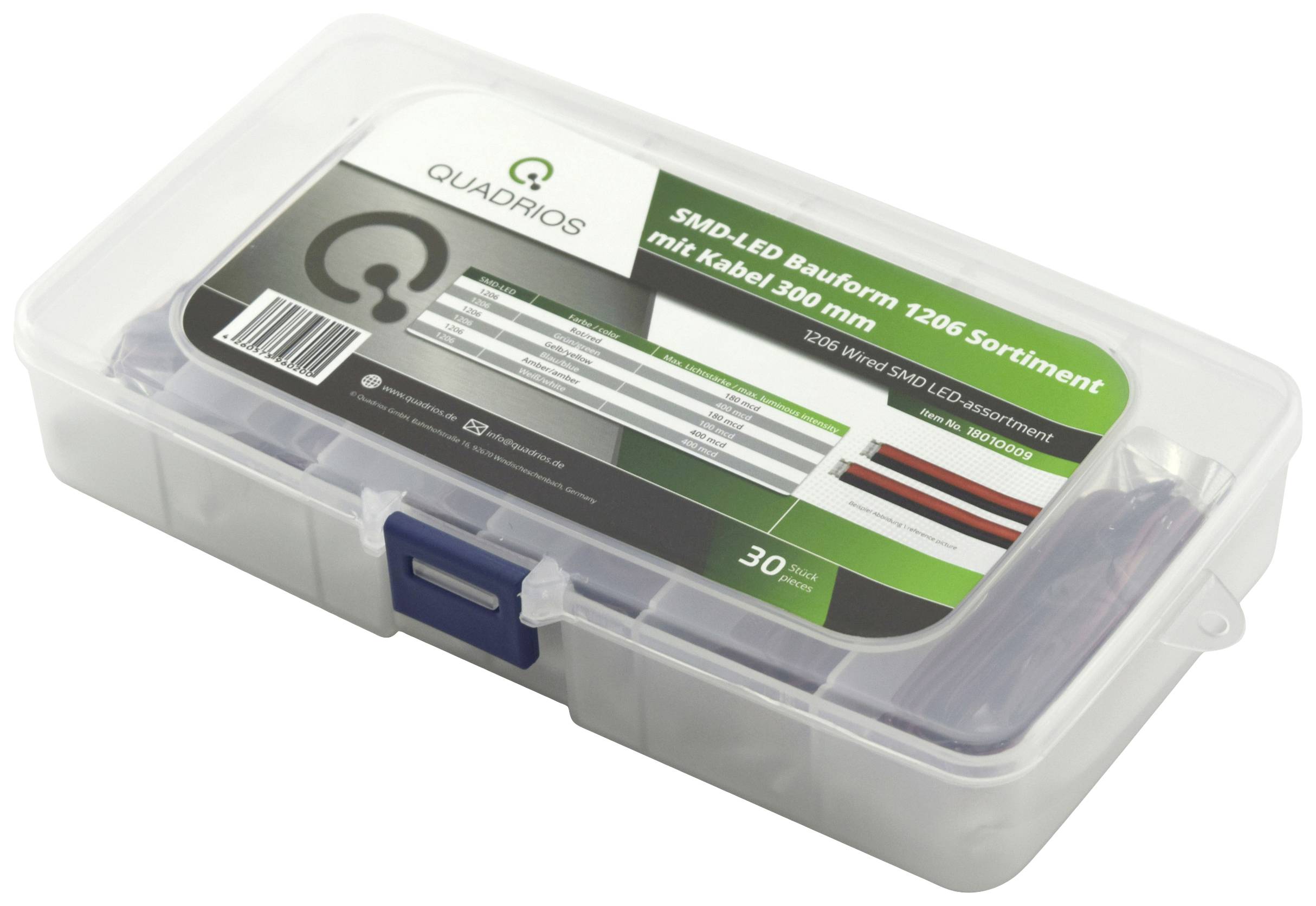

Scatola trasparente in plastica con linguetta blu, riempita con un assortimento di LED SMD formato 1206 e cavi, marchio Quadrios.

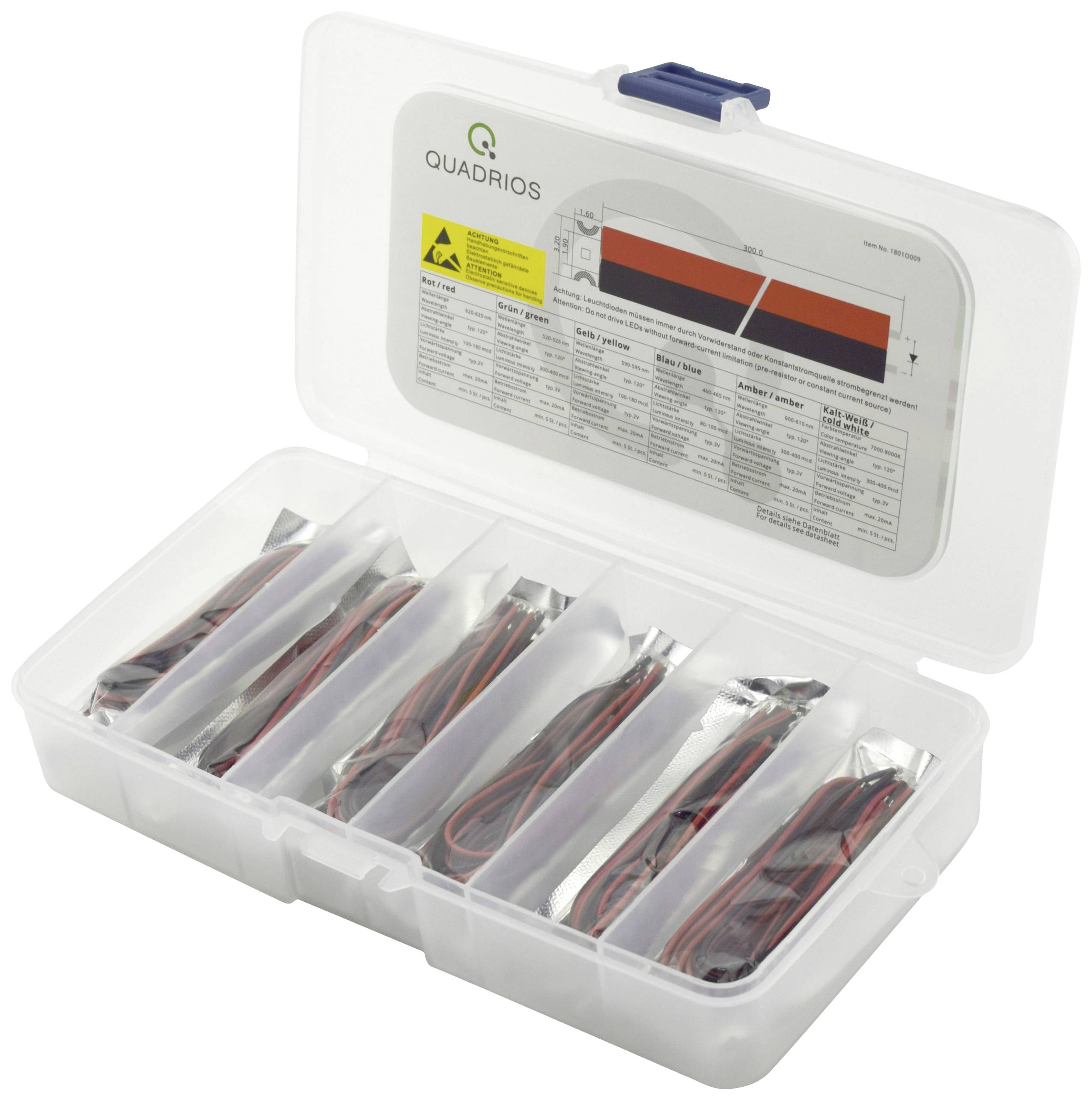

Confezione 'Quadrios' con diversi cavi in scomparti. Il coperchio mostra specifiche e diagramma del codice colore.

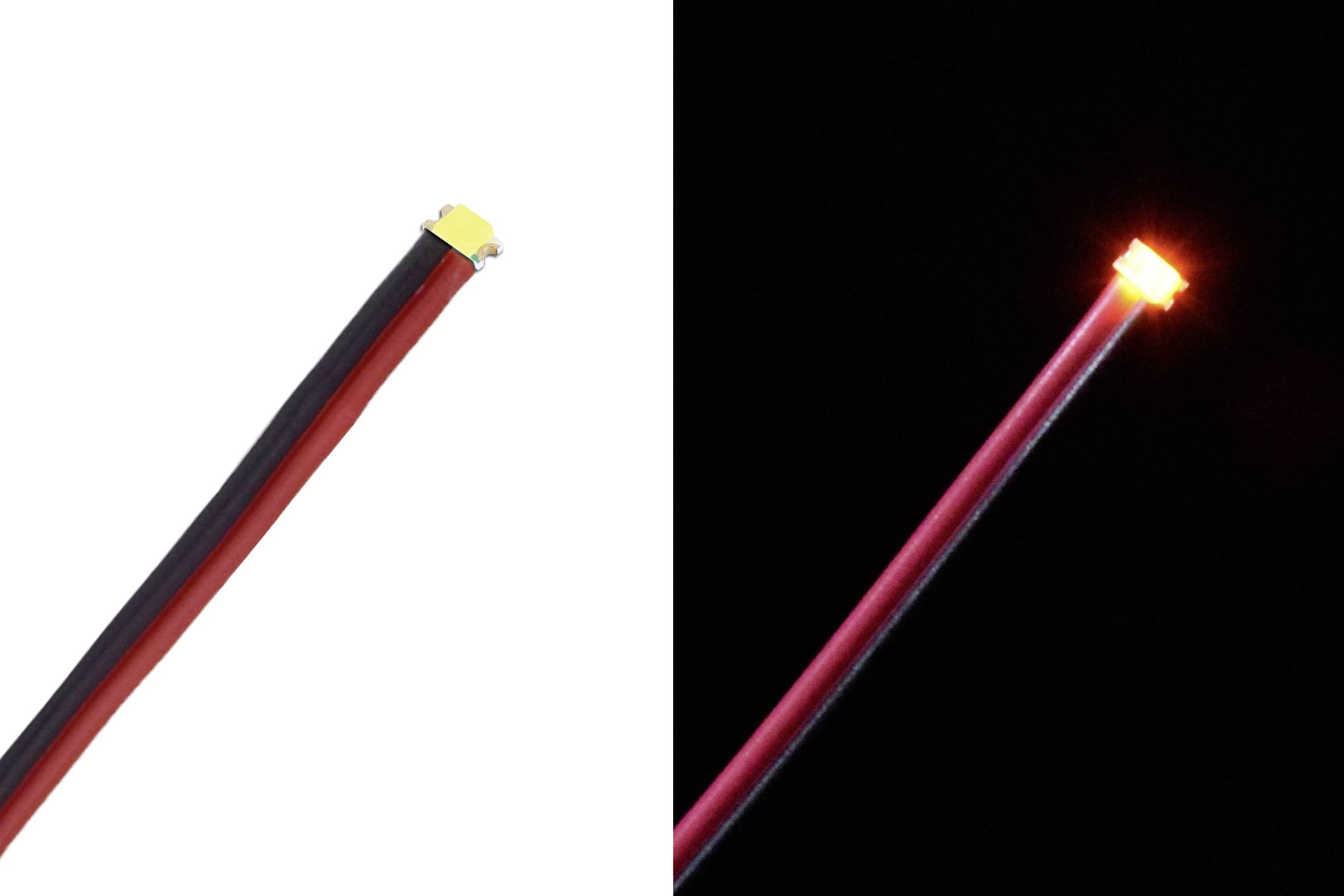

Un cavo LED con filo rosso e nero. A sinistra: spento su sfondo bianco. A destra: illuminato su sfondo nero.

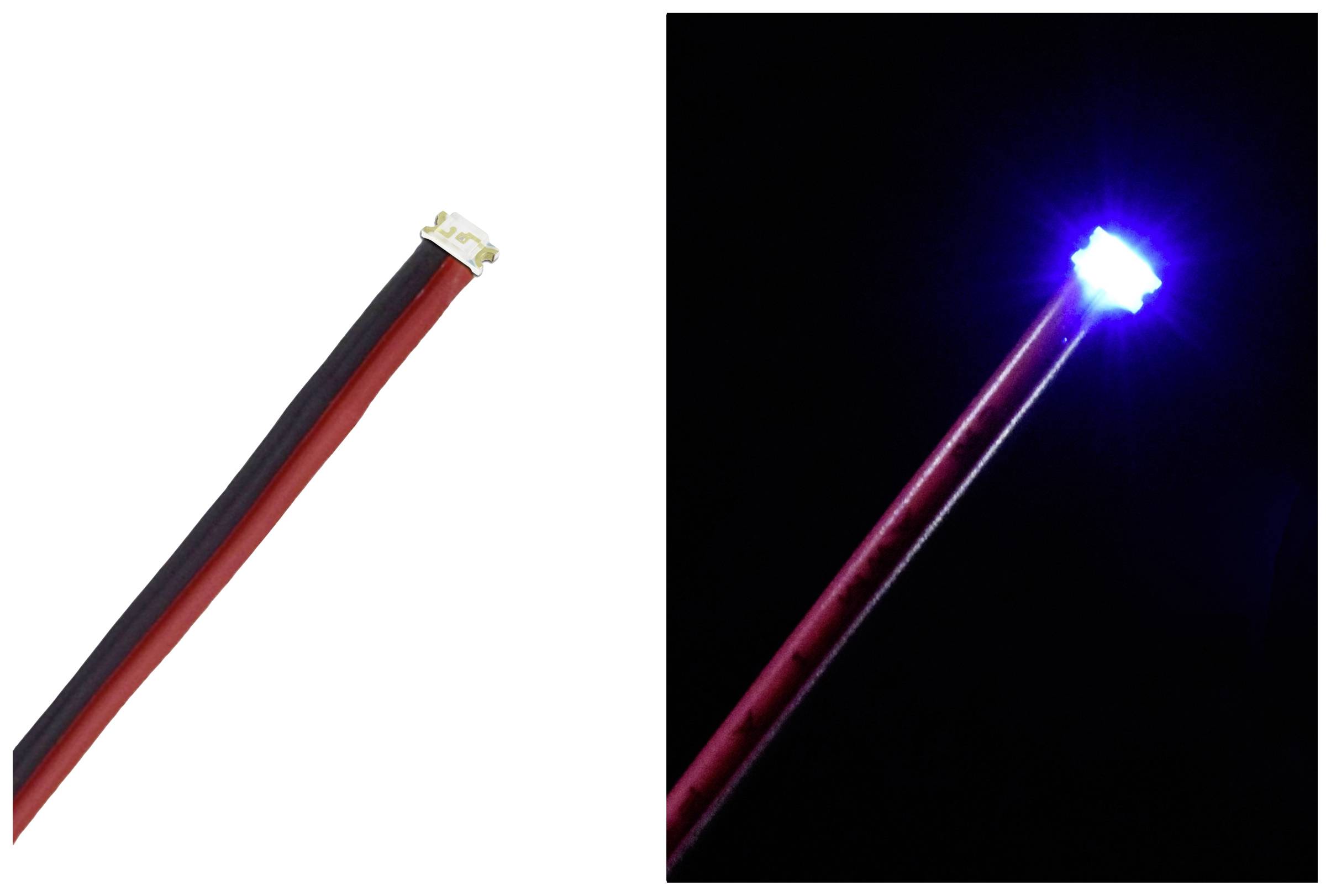

Una striscia LED, a sinistra spenta con cavi visibili, a destra illuminata di un azzurro chiaro in un ambiente buio.

Link: Primo piano di una striscia LED, non illuminata. Destra: La stessa striscia LED, illuminata in un ambiente buio.

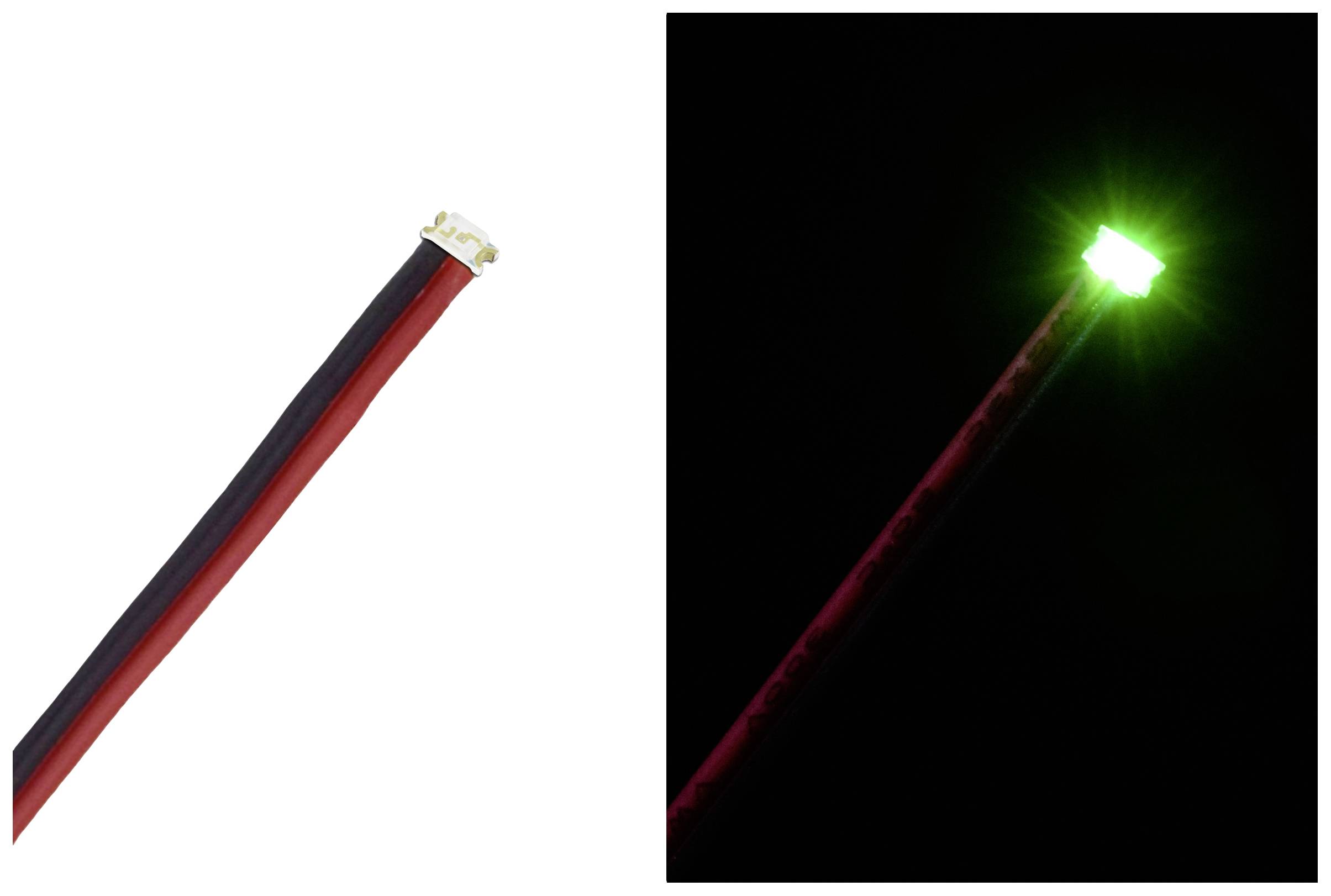

Due immagini di un cavo con luce LED. A sinistra: estremità del cavo rossa e nera. A destra: LED illuminato di verde in un ambiente buio.

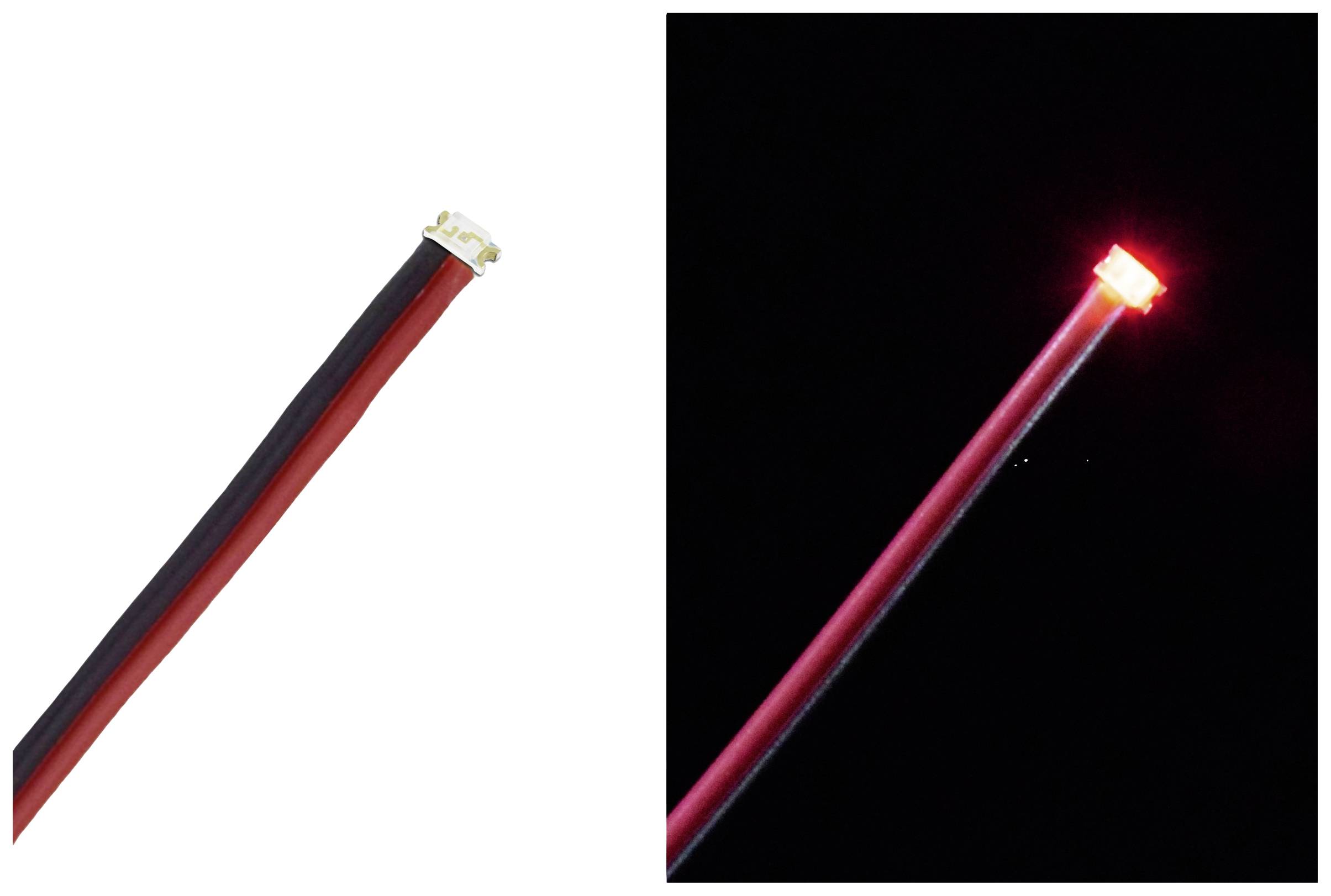

Due immagini: a sinistra un connettore LED con cavo nero e rosso, a destra lo stesso LED che illumina di rosso nell'oscurità.

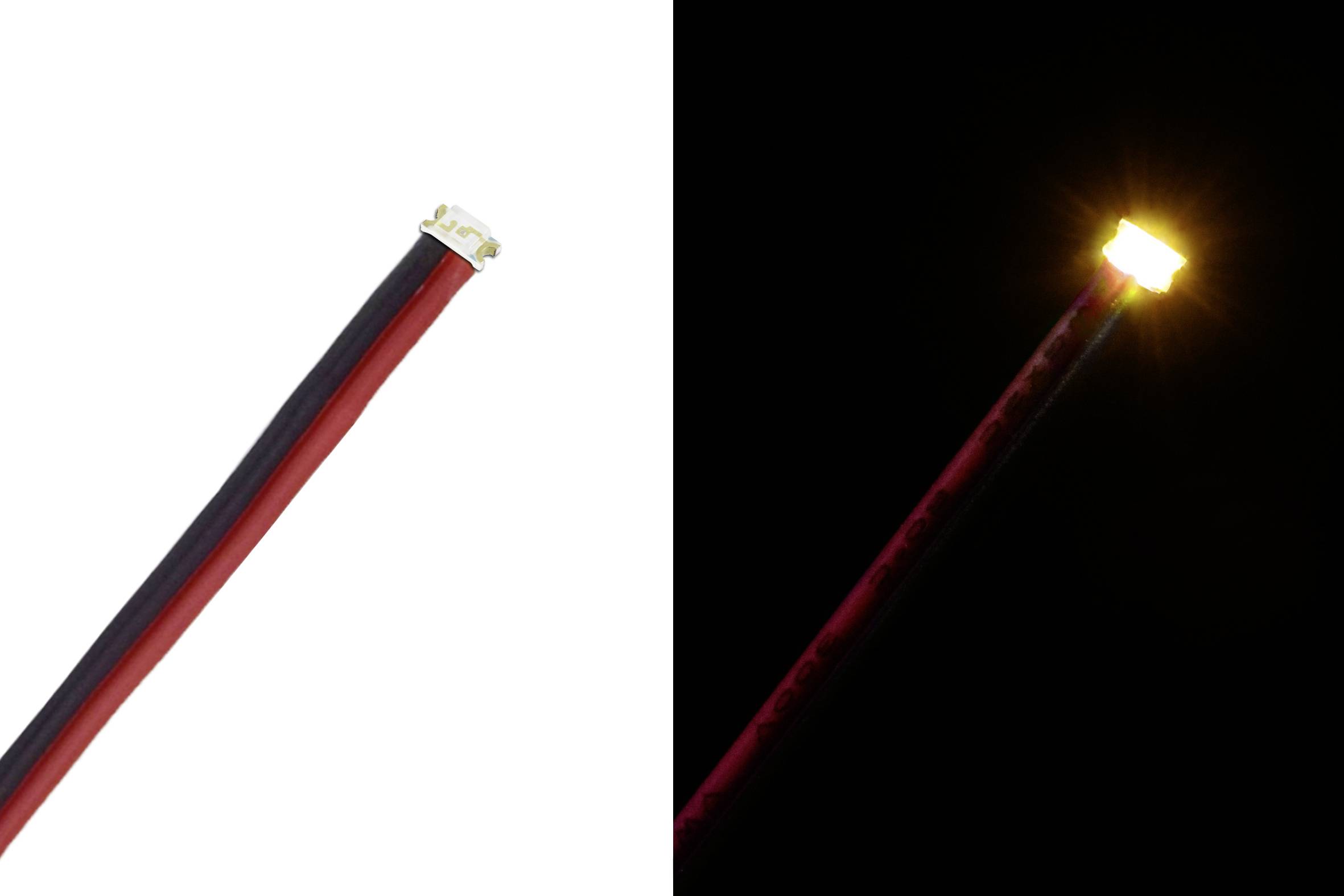

Due immagini mostrano un LED: a sinistra non illuminato su sfondo bianco, a destra illuminato in un ambiente scuro.

Schema circuitale per il calcolo della resistenza di polarizzazione per LED, che mostra due esempi di circuiti con tensione, corrente e formule.

1/10

Tipo prodotto

Assortimento LED

Corrente diretta U(F)

3.0 V

Corrente diretta I(F)

20 mA

Case

radiale

Angolo di irraggiamento

120 °

Scheda tecnica (PDF)

Consegna entro Ven. 2 Ott.

1 Set(s)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Set(s))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero (Confezione 30 Parti)

Set(s)

Totale (18,84 € / Pezzo)

18,84 €

IVA escl.

Solo 1 Set(s) disponibili

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Modello a LED SMD 1206 con trefoli da 30 cm 30 pz.

Diodi luminosi super luminosi SMD 1206
Fili saldati per un'ulteriore elaborazione immediata
Ideale per modellismo ferroviario e modellismo
Ordinato in modo chiaro, con dati tecnici

Servizi e promozioni supplementari

Dati tecnici

Colore del produttore: Rosso, verde, giallo, blu, bianco, Colori ambra
Modello 1206
Modello: Con cablaggio radiale
Forma della lente: SMD - 1206
Dim. (LxLxA): 3,2x1,6x1,1mm
Tensione di passaggio U(F): Rosso - 2,0 V, blu - 3,0 V, verde - 2,0 V, giallo - 2,0 V, Bernstein - 2,0 V, bianco freddo - 3,0 V,
Corrente di passaggio I(F): 20 mA
Intensità luminosa I(V): Rosso - 100 mcd, blu - 50 mcd, verde - 250 nm, giallo - 100 nm, Bernstein - 300 mcd, bianco freddo - 300 mcd,
Lunghezza d'onda/temperatura del colore: Rosso - 620-625nm, blu - 460-465nm, verde - 520-525nm, giallo - 590-595nm, Bernstein - 600-610nm, Bianco freddo - 7000-8000K,
Angolo di riflessione: 120°
Intervallo di temperatura: -25 °C - 80 °C

Tipo prodotto: Assortimento LED

Colore: Rosso
Verde
Giallo
Blu
Bianco
Ambra

Corrente diretta U(F): 3.0 V

Corrente diretta I(F): 20 mA

Corrente di esercizio: 20 mA

Case: radiale

Angolo di irraggiamento: 120°

Caratteristiche: più colori

Dim.: (L x L x A) 3.2 x 1.6 x 1.1 mm

Min. temperatura: -25 °C

Temperatura max.: 80 °C

Lunghezza: 3.2 mm

Larghezza: 1.6 mm

Altezza: 1.1 mm

Compatibile RoHS: Sì

Contenuto: 30 Parti

Formato: 1206

Documenti & Download

Scheda tecnica

Scheda tecnica 2899388 Quadrios Assortimento LED Rosso, Verde, Giallo, Blu, Bianco, Ambra 120 ° 20 mA 3.0 V

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2899388 Quadrios Assortimento LED Rosso, Verde, Giallo, Blu, Bianco, Ambra 120 ° 20 mA 3.0 V

Descrizione

Questa gamma di LED SMD con diodi luminosi montabili in superficie molto luminosi di dimensioni 1206 offre un'ampia scelta di colori ed è ben assortita. Poiché questi diodi luminosi sono piccoli circa 3,2 x 1,6 x 1,1 mm, l'ulteriore lavorazione manuale può essere difficile - i danni meccanici o la morte termica sono spesso effetti di accompagnamento. Per questo motivo, i piccoli cavetti di 30 cm di lunghezza sono già montati in modo professionale su anodo e catodo. In questo modo i vantaggi dei LED SMD e di ciascuna versione cablata si combinano tra loro. Particolarmente adatto per modellini, modellini (modelli di volo, barche RC e auto), lampade di segnalazione e indicatori o qualsiasi altra applicazione in cui devono essere utilizzati i diodi luminosi più piccoli possibile. Come per tutti i tradizionali chip a LED, è da notare che a seconda della tensione di alimentazione è necessario utilizzare una limitazione di corrente mediante resistenza in serie o una fonte di corrente costante per far funzionare il LED di alta qualità nell'area di lavoro consentita.

Il cavo rosso indica l'anodo (+) e il cavo nero il catodo (-).

Una breve descrizione dei componenti inclusi è stampata in modo chiaro all'interno del coperchio.
La scheda tecnica contiene informazioni utili sull'assortimento, ma anche importanti dettagli tecnici sui componenti inclusi. Solo in questo modo è possibile garantire, ad esempio, che i LED possano essere utilizzati entro i loro parametri specifici, in quanto i componenti sono chiaramente specificati.
