Radxa RM116-D1E8W2 Rock 3 Compute Modul 1 GB 2.0 GHz
EAN:
Codice produttore
Articolo n°:
Highlights & Dettagli
modulo Radxa CM3 modello A Rock3 RK3566 Compute da 1 GB RAM /8 GB EMMC, WiFi+BT, RM116-D1E8W2
- Memoria di lavoro:
- Incl. WiFi e Bluetooth
Dati tecnici
- Tipo prodotto
Computer a scheda singola
- Modello
Rock 3 Compute Modul
- System-on-a-Chip
Rockchip RK3566
- Processore
Quad-Core Cortex-A55
1 GB
- Frequenza di clock
2.0 GHz
- Tipo di memoria
eMMC;
- Capacità di memoria
8 GB
- WLAN
b/g/n/ac
- Versione Bluetooth
5.0
- Tensione uscita
5 V/DC
- Lunghezza
55 mm
- Larghezza
40 mm
- Altezza
200 mm
- Profondità
400 mm
- UKCA
Sì
Documenti & Download
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2627010 Radxa RM116-D1E8W2 Rock 3 Compute Modul 1 GB 2.0 GHz
Descrizione

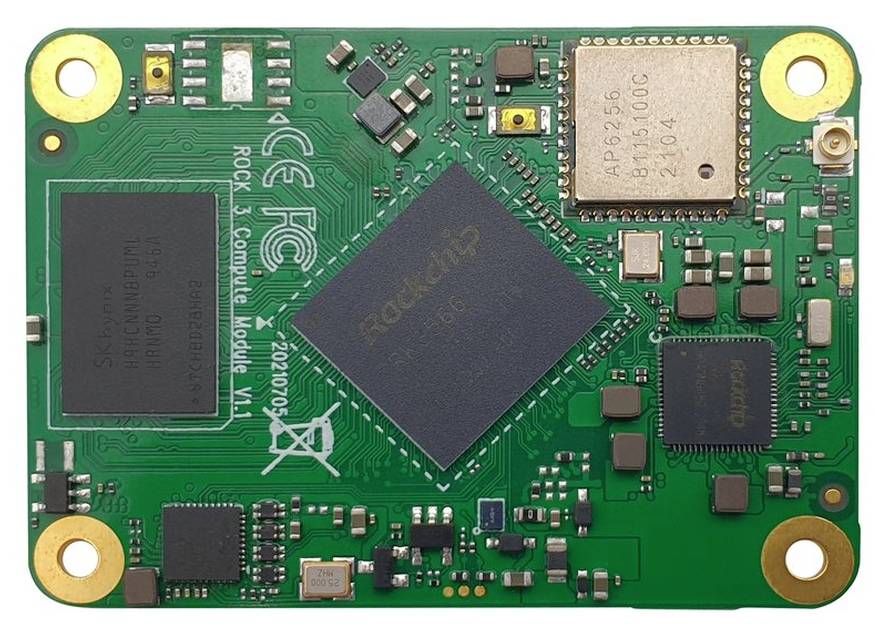

Il modulo di calcolo ROCK3 di Radxa (Radxa CM3) è un Som (System on Module), basato sul SoC Rockchip RK3566 in un piccolo fattore di forma di 55 mm x 40 mm. Integra CPU/PMU/DRAM/STORAGE e wireless.
Il CM3 di Radxa offre una soluzione pronta all'uso e conveniente per innumerevoli applicazioni. Inoltre, semplifica e accelera i nuovi sviluppi dei prodotti.
Il modulo è compatibile con le schede base Raspberry CM4 di Raspberry, Seed, ecc.
Soluzione quad-core a 64 bit ad alte prestazioni
Radxa CM3 è alimentato dal SoC Rockchip RK3566, un quad-core a 64 bit Quad Cortex A55 a bassa potenza fino a 2.0Ghz. È dotato di un massimo di 8 GB di RAM e fino a 128 GB di memoria eMMC.

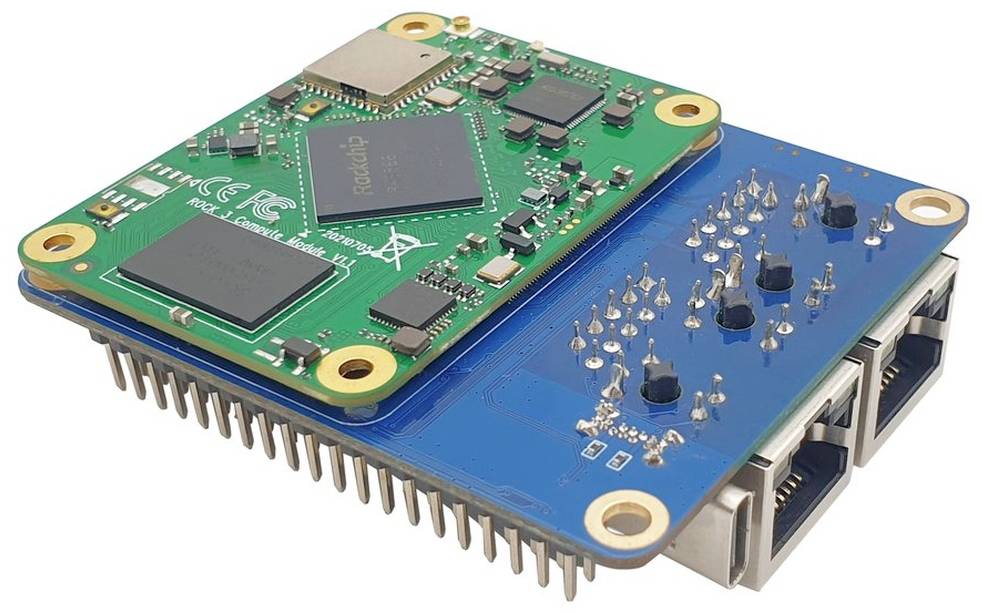

Con una semplice scheda di supporto (una scheda di base a 2 livelli è sufficiente per accedere a tutte le funzioni del Som), gli ingegneri possono sviluppare rapidamente soluzioni e preparare le schede per la produzione.
Interfacce ricche
I2C, SPI, UART, ADC, PWM, GPIO, ETHERNET, CAN, PDM, USB2, USB3, I2S, MIPI,
Le interfacce SATA, EDP sono disponibili così come i bus PCIe 2.0 ad alta larghezza di banda.
Capacità di visualizzazione
Il processore Dual dual video out supporta l'uscita di due schermi tramite HDMI, EDP, MIPI, DP, con una risoluzione fino a 4K x 2K e un 2,5 k
Potente supporto multimediale
Decodifica video 4K VP9 e 4K 10bit H264/H265, fino a 60FPS
Decodifica di più formati video 1080P, tra cui VC-1, MPEG-1/2/4, VP8
Codifica 1080P in formato H.264 e VP8
Dimensioni ridotte e basso consumo energetico

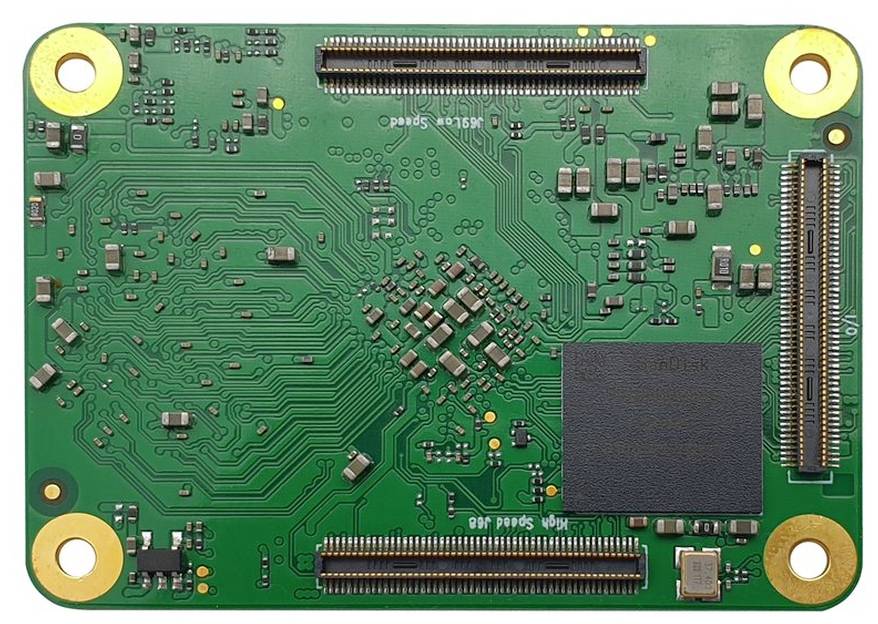

Il fattore di forma da 55 mm x 40 mm e i connettori da scheda a scheda a 100 pin compatibili con l'industria consentono di risparmiare spazio sulla scheda e offrono interfacce standardizzate che consentono di risparmiare spazio sulla scheda.
Supporto di più sistemi operativi
Ubuntu 20.04 / Debian 10 / Buildroot / Android
Documenti aperti e codice sorgente
Il codice sorgente, i documenti, gli strumenti e i programmi di aiuto sono disponibili gratuitamente, il supporto della comunità e commerciale è disponibile per aiutarvi a implementare il vostro prototipo nella produzione
Ampiamente utilizzato in diverse applicazioni
Sound perfetto per robotica, HMI, distributori automatici, Smart Home smart, gateway IOT, controllo industriale, dispositivi medici, ecc.
Processore:
Rockchip RK3566, quad-core Cortex-A55 (ARM v8) SoC a 64 bit @2.0GHz
Connettività
LAN wireless opzionale, 2,4 GHz e 5,0GHz IEEE 802.11b/g/n/ac, wireless, Bluetooth 5.0, BLE con opzioni di antenna integrate ed esterne
– Gigabit Ethernet PHY integrato
1 × porta USB 2.0 (alta velocità), 1 × porta USB 3.0 (5 Gbit/s)
- 1 × PCIe 1-Lane Host, Gen 2 ( 5Gbps)
2 x porte SATA, una comune con USB 3, una comune con PCIe
Supporto GPIO 50 ×
Video:
1 HDMI fino a 4K x 2K@60HZ
1 EDP quattro corsie, 2,7Gps per corsia
2 x MIPI DSI a quattro tracce, 1,6 Gbit/s per traccia
Audio:
LINEOUT
I2S
- PDM, supporta l'array di microfoni
Multimedia:
– VP9/H.264/H.265 DECODIFICA 4K@60HZ
– H.264/H.265 CODIFICA 1080P@100HZ
OpenGL ES 3.2/OpenCL 2.0/Vulcan 1.1 GPU
Tensione in ingresso: 5V DC
Collegamento: 3x 100P passo 0,5 mm collegamento B2B
Dimensioni: 55 mm × 40 mm
Testo tradotto automaticamente
