Acquista RAFI 1.30.070.201/1002 RAFIX 16 130070201/1002 Pulsante impilabile Pistone Trasparente 1 pz. Pezzo da Conrad

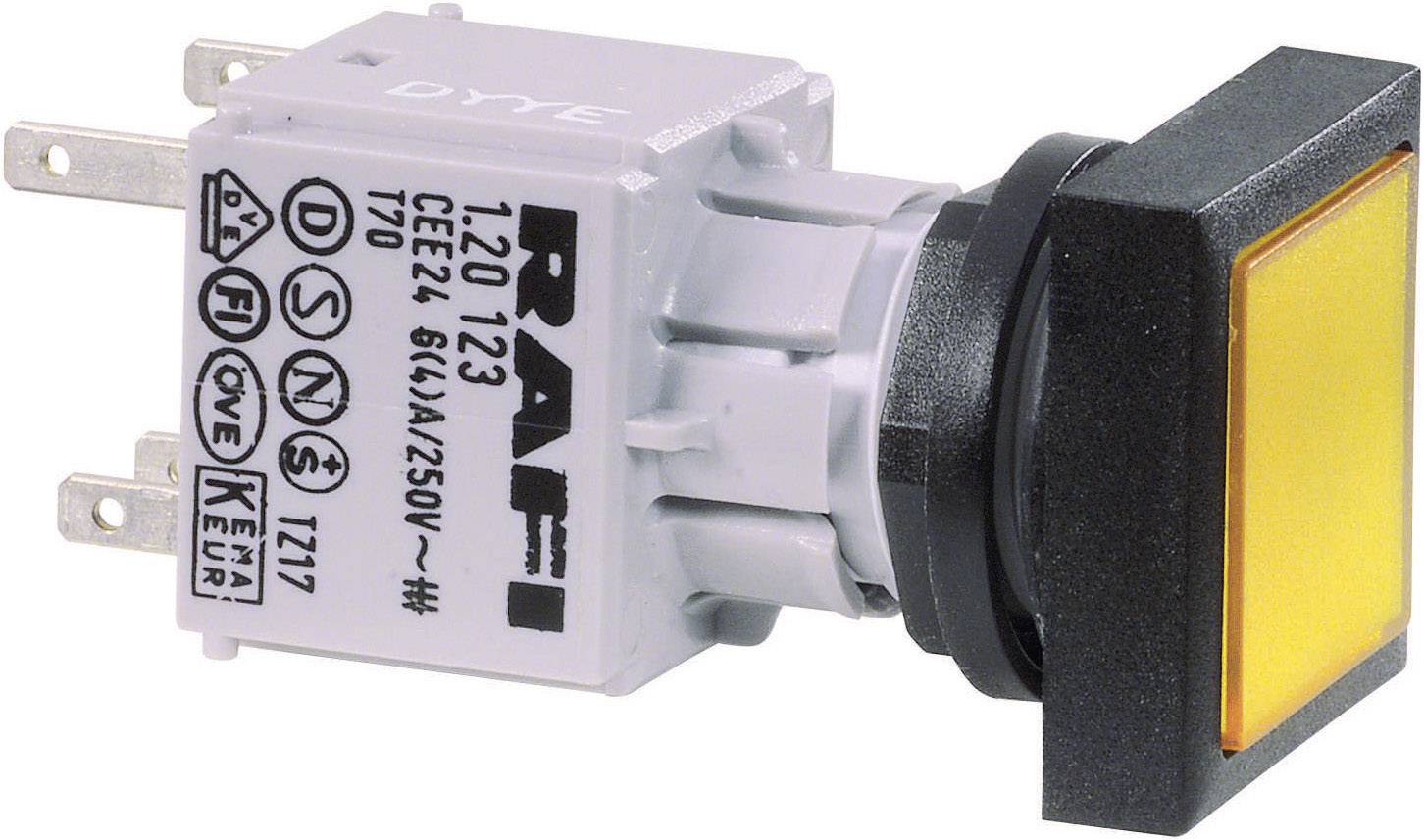

Pulsante rettangolare giallo con cornice nera e custodia di connessione argentata. Note testuali relative alle specifiche elettriche.

Immagine simile

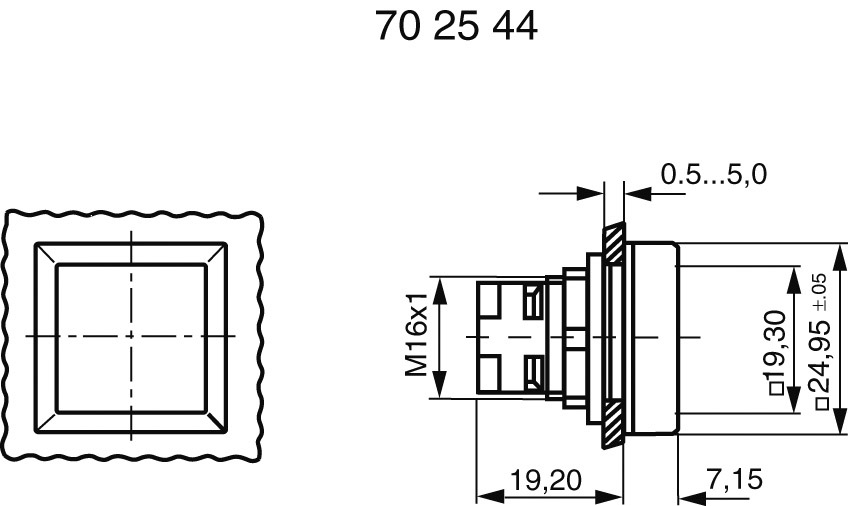

Disegno tecnico di un interruttore con dimensioni: dimensione totale 70x25x44, filettatura M16x1, lunghezza 24,95 ±0,5 mm, larghezza 19,30 mm.

1/2

Immagine simile

Servizi e promozioni supplementari

Scheda tecnica (PDF)

Consegna entro Gio. 1 Ott.

26 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (11,47 € / Pezzo)

11,47 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Tipo di imballaggio: Pezzo

Tipo prodotto: Pulsante

Caratteristiche: impilabile

Tipo di illuminazione: Area illuminata

Tipo lampadina: LED (monocolore)

Azionamento: Pistone

Colore: Trasparente

Colore alloggiamento: Trasparente

Serigrafia: Senza

Collegamento: Elemento di contatto esterno

Formato: Quadrato/allineabile

Spessore pannello: 0.5 - 5 mm

Funzioni: elemento di contatto

Ø Foro di montaggio: 16.2 mm

Modello: Pulsante

Min. temperatura: -25 °C

Temperatura max.: +70 °C

Larghezza: 25 mm

Altezza: 25 mm

Contenuto: 1 pz.

Dim.: (L x A) 25 mm x 25 mm

Compatibile RoHS: Sì

Tipo: RAFIX 16 130070201/1002

Tipo: 130070201/1002

Documenti & Download

Scheda tecnica

Scheda tecnica 702528 RAFI 1.30.070.201/1002 RAFIX 16 130070201/1002 Pulsante impilabile Pistone Trasparente 1 pz. Pezzo

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 702528 RAFI 1.30.070.201/1002 RAFIX 16 130070201/1002 Pulsante impilabile Pistone Trasparente 1 pz. Pezzo

Descrizione

Prodotto di alta qualità che permette una disposizione pratica e salva-spazio delle pulsantiere, garantendo al contempo una superficie d'uso notevolmente maggiore. Montaggio: a una mano, pratico in officina; fissaggio con dado esagonale in dotazione. Gli apparecchi di comando sono collocabili in fila senza interruzioni. Se gli elementi standard vengono utilizzati con una griglia (interruttore), il pulsante funge da indicazione visibile della posizione dell'interruttore. Il pulsante torna alla posizione iniziale con l'uso di qualunque altro elemento di comando. La sostituzione delle lampade avviene dal lato frontale (rimuovendo il tasto) o direttamente sull'elemento di comando.
