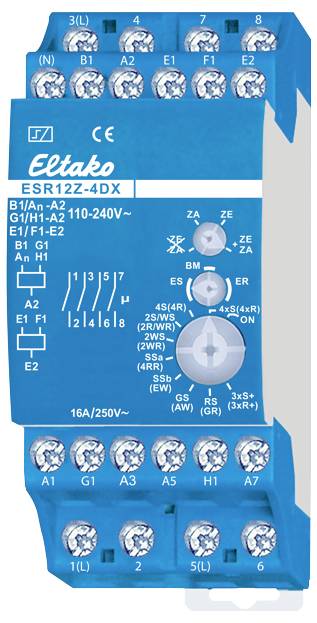

Relè a impulso Guida DIN Eltako ESR12Z-4DX/110-240V 4 NA 16 A 2000 W 1 pz.

Con 4 contatti indipendenti, 1 dispositivo di chiusura privo di potenziale 16A/250V CA, lampade a LED da 230V fino a 600W, lampade a incandescenza 2000W ciascuno. Perdita in stand-by solo 0,03-0,4 watt. Dispositivo di installazione in serie per il montaggio su guida portante DIN-EN 60715 TH35. 2 unità modulari = 36 mm di larghezza, 58 mm di profondità. Con la tecnologia brevettata Eltako-Duplex (DX), 3 dei 4 contatti normalmente privi di potenziale durante la commutazione della tensione alternata da 230V a 50Hz possono essere commutati nel passaggio per lo zero e quindi ridurre drasticamente l'usura. Basta collegare il conduttore N al morsetto (N) e il conduttore esterno a 1(L), 3(L) o 5(L). In questo modo si ottiene un'ulteriore perdita in stand-by di soli 0,1 watt. Se il contatto viene utilizzato per controllare dispositivi di commutazione che non commutano in modo automatico nel passaggio per lo zero, (N) non deve essere collegato, altrimenti l'ulteriore ritardo di chiusura provoca il contrario. Tensione di controllo universale locale da 110 a 240 V CA. Con ulteriori ingressi di controllo tensione universali on e off centrali per 110 V CA, isolati galvanicamente dagli ingressi di controllo locali. Con ingressi di controllo di gruppo aggiuntivi on e OFF per 110 V CA. Lo stesso potenziale degli ingressi di controllo locali. Gli ingressi di controllo di gruppo possono essere utilizzati per controllare separatamente gruppi di questi interruttori di impulso di corrente in un impianto di controllo centrale. Tensione di alimentazione come la tensione di controllo locale. Grazie all'utilizzo di relè bistabili, anche quando è acceso non c'è dissipazione di potenza della bobina e nessun riscaldamento. Dopo l'installazione, attendere la sincronizzazione rapida automatica prima di collegare le utenze commutate alla rete. I comandi centrali hanno sempre la priorità, gli ingressi di controllo locali sono bloccati durante l'esecuzione dell'comando centrale. In caso di guasto della tensione di alimentazione, viene definito spegnimento. Con l'interruttore rotante superiore, questo interruttore per corrente di sovraccarico può essere completamente o parzialmente escluso dal controllo centrale: ZE+ZA = centrale acceso e centrale spento efficace, ZE = solo centrale acceso, ZA = solo centrale spento efficace, ZE+ZA eliminato = nessun controllo centrale efficace. Con il selettore rotativo centrale vengono preselezionate per ES e per LUI le funzioni del selettore rotativo inferiore. Vengono utilizzate per selezionare le funzioni di chiusura. Se si seleziona BM, è possibile controllarlo con un rilevatore di movimento, funzione secondo le istruzioni per l'uso. Non adatto per la risposta con la tensione di commutazione di un interruttore dimmer. A tale scopo, utilizzare solo i relè ESR12DDX-UC, ESR12NP-230V+UC o ESR61NP-230V+UC. Con il selettore inferiore è possibile scegliere tra 18 funzioni: ON = durata ON. 4xS = interruttore per corrente di sovraccarico a 4 ingressi, ciascuno con 1 dispositivo di chiusura, ingressi di controllo A1, A3, A5 e A7. (4xR) = relè di commutazione a 4 ingressi ciascuno con 1 dispositivo di chiusura, ingressi di controllo A1, A3, A5 e A7. 4S = interruttore per corrente di sovraccarico con 4 dispositivi di chiusura. (4R) = relè di commutazione con 4 dispositivi di chiusura. 2S/WS = interruttore per corrente di sovraccarico con 3 dispositivi di chiusura e 1 dispositivo di apertura. (2R/WR) = relè di commutazione con 3 contatti NA e 1 contatto NC. 2WS = interruttore per corrente di sovraccarico con 2 contatti NA e 2 contatti NC. (2WR) = relè di commutazione con 2 contatti NA e 2 contatti NC. SSA = interruttore in serie 2 + 2 dispositivi di chiusura con sequenza di commutazione 0-2-2+4-2+4+6, risposta 8. (4RR) = relè di corrente a riposo con 4 NC. SSB = interruttore in serie 2 + 2 dispositivi di chiusura con sequenza di commutazione 0-2-2+4-2+4+6-2+4+6+8. (EW) = relè di attivazione tergicristallo con 3 dispositivi di chiusura e 1 dispositivo di apertura, tempo di tergitura 1s. GS = interruttore di gruppo. Sequenza di commutazione 0-2-0-4-0-6-0. Feedback 8. (AW) = relè di spegnimento tergicristallo con 3 dispositivi di chiusura e 1 dispositivo di apertura, tempo di tergitura 1s. RS = interruttore con 4 interruttori, A1 = seduto e A3 = ingresso di controllo di ripristino. (GR) = relè di gruppo 1 + 1 + 1 + 1 dispositivo di chiusura. 3xS+ = interruttore per corrente di sovraccarico a 3 ingressi con 1 dispositivo di chiusura + risposta 8, ingressi di controllo A1, A3 e A5. (3xR+) = relè di commutazione a 3 ingressi ciascuno con 1 dispositivo di chiusura + risposta 8, ingressi di controllo A1, A3 e A5.
