Acquista Relè a impulso Incasso Finder 27.01.8.230.0000 1 NA 230 V/AC 10 A 2300 VA 1 pz. da Conrad

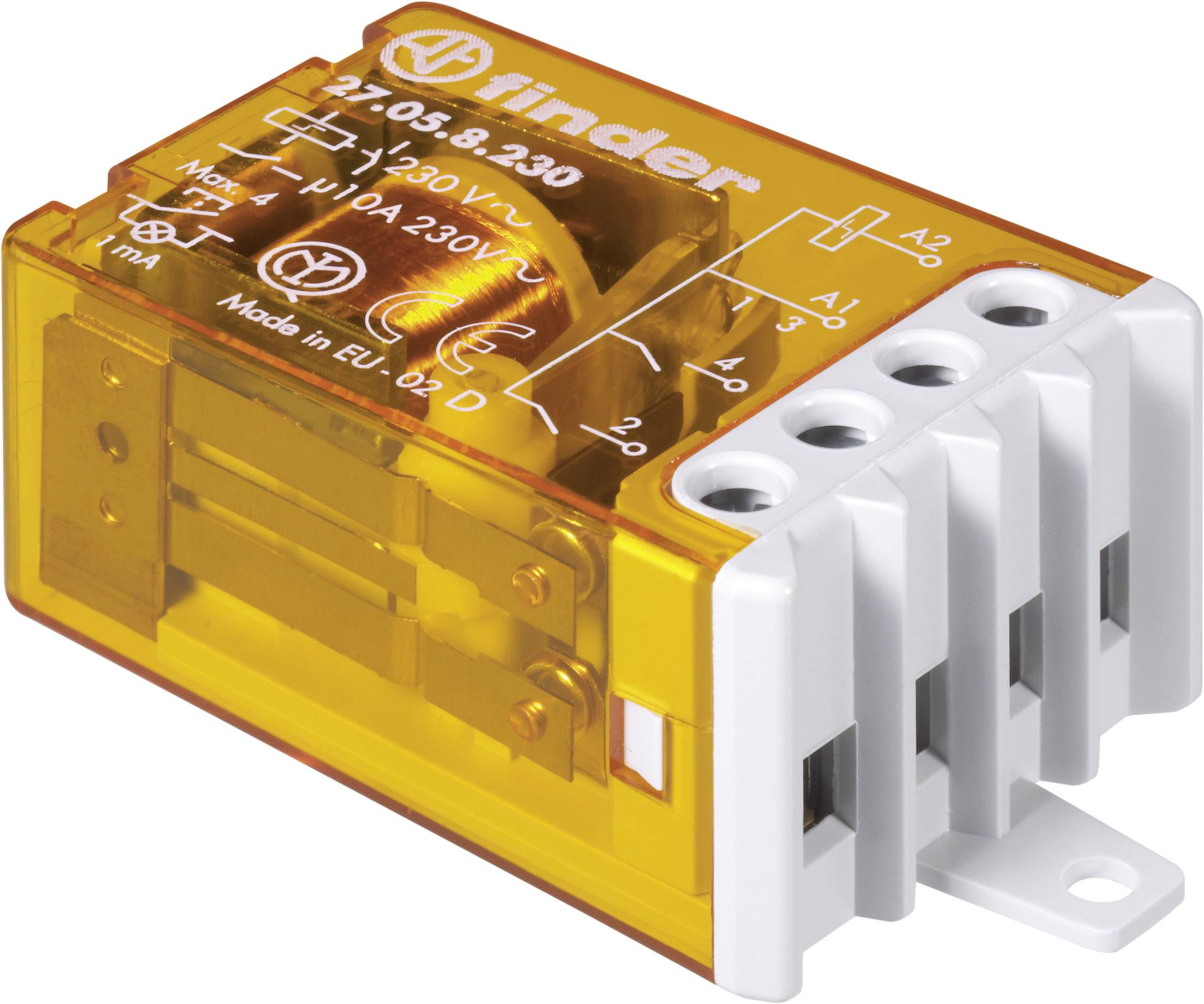

Un relè arancione con 5 punti di connessione, con etichette che specificano le caratteristiche elettriche, recante la scritta 'Made in EU', dotato di un coperchio trasparente.

Immagine simile

'Tabella mostra il tipo, il numero di passaggi e la sequenza: Tipo 27.01/21 ha 2 passaggi; Tipo 27.05/25 ha 4 passaggi; Tipo 27.06/26 ha 3 passaggi.'

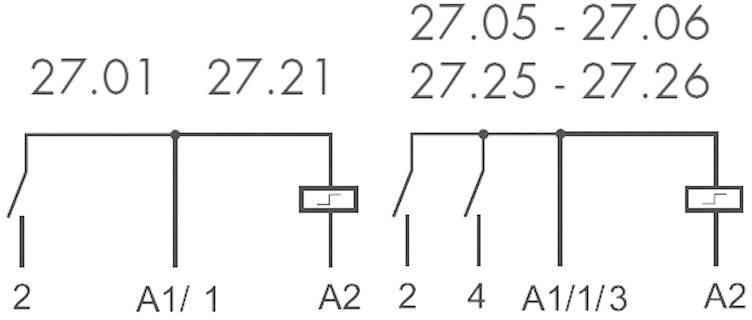

Schema elettrico con due circuiti paralleli. A sinistra: Numero 27.01 e 27.21, connessioni da 2 a A1/1 e A2. A destra: Numero 27.05, 27.06, 27.25, 27.26, connessioni da 2 a A1/1/3, 4, A2.

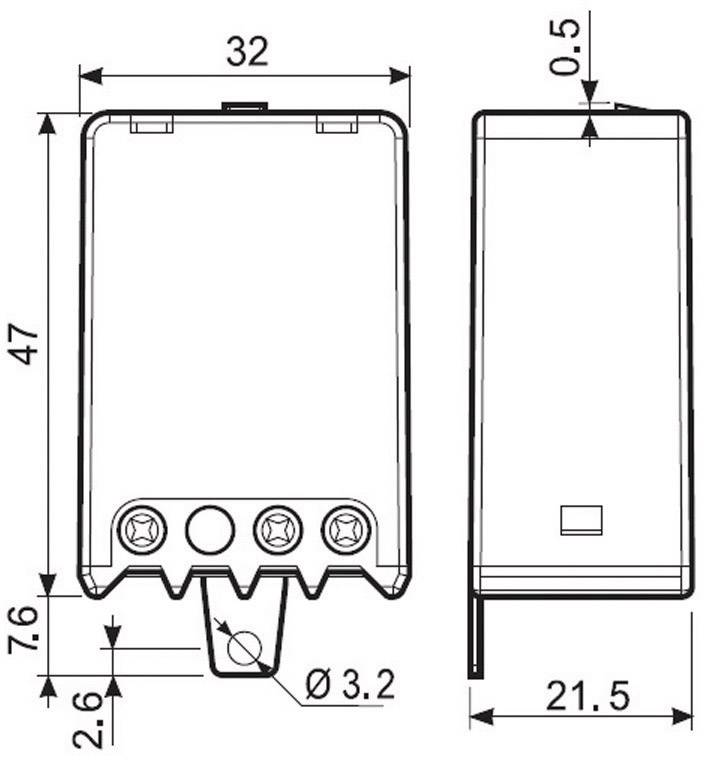

Disegno tecnico di un involucro rettangolare con dimensioni: altezza 47 mm, larghezza 32 mm, tre punti di fissaggio inferiori.

1/4

Immagine simile

Tipo prodotto

Relè a impulso

Tensione di esercizio

230 V/AC

Tipo contatto

1 NA

Tensione di commutazione max

230 V/AC

Corrente di commut. max.

10 A

Scheda tecnica (PDF)

Consegna entro Mer. 23 Set.

17 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (12,29 € / Pezzo)

12,29 €

IVA escl.

Diritto di reso di 14 giorni incluso

Avete già l'offerta migliore per la vostra quantità.

La selezione ottimale per la quantità inserita viene calcolata automaticamente, compresi il prezzo (escl. spedizione) e i tempi di consegna.

Segnala un problema

Highlights & Dettagli

Interruttore differenziale per montaggio su telaio + incasso in prese UP, serie 27

Dati tecnici

Carico del contatto: lampade a incandescenza (230 V) 1000 W, lampade a fluorescenza compensata 360 W, lampade a fluorescenza non compensata 500 W, lampade alogene 800 W

Tipo prodotto: Relè a impulso

Tipo: 27.01.8.230.0000

Tensione di esercizio: 230 V/AC

Corrente d'inserzione: 20 A

Corrente continua (max.): 10 A

Tipo contatto: 1 NA

Materiale di contatto: AgNi

Sequenza di commutazione (fase 1): OFF-ON

Sequenza di commutazione (fase 2): OFF-ON

Tensione di commutazione max: 230 V/AC

Corrente di commut. max.: 10 A

Max. potenza di commutazione: 2300 VA

Tipo di montaggio: Incasso

Collegamento: Morsetto a vite

Min. temperatura: -40 °C

Temperatura max.: +40 °C

Contenuto: 1 pz.

Compatibile RoHS: Sì

Periodo di controllo: 1 h

: IP20

: Other

: Mechanical switch

: 21.5 mm

: AC

: 0

: 1

: 0

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 503188 Relè a impulso Incasso Finder 27.01.8.230.0000 1 NA 230 V/AC 10 A 2300 VA 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 503188 Relè a impulso Incasso Finder 27.01.8.230.0000 1 NA 230 V/AC 10 A 2300 VA 1 pz.

Descrizione

Relè a impulso di corrente con collegamento comune (collegamenti a vite) per le bobine e i contatti. Diverse sequenze di commutazione a seconda del tipo. Bobine per AC, dopo la disattivazione della tensione di controllo il relè resta nell'ultima posizione di commutazione. Per il montaggio in scatole da sottointonaco o da avvitare.
Tipo 27.0x: Per il controllo direttamente tramite 4 pulsanti luminosi o fino a 24 pulsanti luminosi attraverso il modulo controllore/condensatore 027.00.
