Acquista Relè di monitoraggio 208 - 480 V/AC 1 scambio Finder 70.61.8.400.0000 Pezzo 1 pz. da Conrad

Un modulo relè a 6 poli di Finder, modello 70.61, idoneo per tensioni da 208 a 480V AC, rappresentato con schema elettrico.

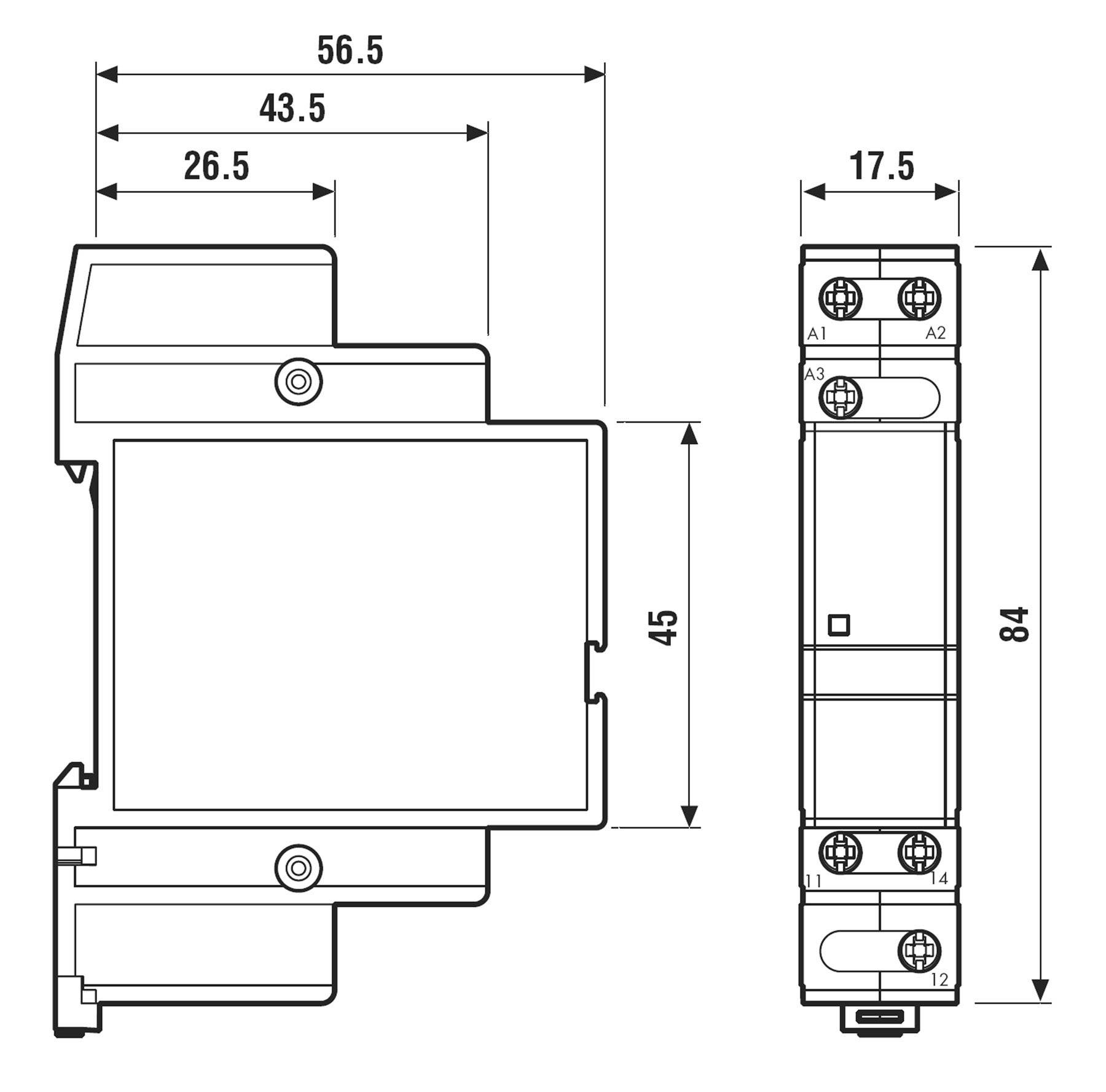

Disegno tecnico di un dispositivo elettronico con quote: Larghezza 56,5 mm, Profondità 26,5 mm, Altezza 84 mm. Vista frontale e laterale.

1/2

Tipo di imballaggio

Pezzo

Tipo prodotto

Relè di monitoraggio

Funzioni

Trifase

Sequenza di fase

Mancanza di fase

Voltaggio Max.

480 V/AC

Tipo contatto

1 scambio

Scheda tecnica (PDF)

Consegna entro Gio. 1 Ott.

68 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (67,20 € / Pezzo)

67,20 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Relè di monitoraggio 70.61.8.400.0000

Dati tecnici

Potenza di commutazione AC1: 1500 VA
Potenza di commutazione AC15: 250 VA
Carico motore monofase, funzionamento AC3 (230 V): 0,185 kW

Tipo di imballaggio: Pezzo

Tipo prodotto: Relè di monitoraggio

Tipo: 70.61.8.400.0000

Campo di misura (min.): 208 V/AC

Ampiezza della misura: 480 V/AC

Funzioni: Trifase
Sequenza di fase
Mancanza di fase

Voltaggio operativo Min.: 208 V/AC

Voltaggio Max.: 480 V/AC

Tensione d'esercizio: 208 - 480 V/AC

Corrente d'inserzione: 15 A

Tipo contatto: 1 scambio

Materiale di contatto: AgSnO2

Tensione di commutazione max: 400 V/AC

Corrente di commut. max.: 6 A

Max. potenza di commutazione: 1500 VA

: IP20

Min. temperatura: -20 °C

Temperatura max.: +50 °C

Larghezza: 17.5 mm

Contenuto: 1 pz.

Modello: Monitoraggio 3-fase di rete (208 - 480VAC), sequenza di fase, perdita di fase

Tensione di commutazione: 250 V/AC/ 400 V/AC

Corrente di commutazione: 6 A

Resistenza tensione: (Contatti Supply /) 5 kV (contatti aperti) 1000 V/AC

Tipo: 70.61.8.400.0000

Intervallo tensione nominale: (50 - 60 Hz) 170 - 500 V

Tensione d'esercizio: (50 - 60 Hz) 208 - 480 V/AC

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Corrente di commut. max.

Tipo di imballaggio

Funzioni

Tipo contatto

Voltaggio Max.

Relè di monitoraggio 208 - 480 V/AC 1 scambio Finder 70.61.8.400.0000 Pezzo 1 pz.

Articolo n°:503242

Questo articolo

6 A

Pezzo

TrifaseSequenza di faseMancanza di fase

1 scambio

480 V/AC

Relè di monitoraggio 380 - 415 V/AC 2 scambi Finder 70.42.8.400.2032 1 pz.

Articolo n°:1381190

8 A

Monitoraggio rete trifaseControllo del conduttore N (non selezionabile)SottotensioneSovratensioneCampo di sovratensione/sottotensione (sovratensione + sottotensione)Memoria errori di tensionamento (selezionabile)Mancanza di faseSequenza di faseAsimmetria di fasePause N-conduttori

2 scambi

415 V/AC

Relè di monitoraggio 208 - 480 V/AC 1 scambio Finder 70.61.8.400.0000 Tray 5 pz.

Articolo n°:2177160

6 A

Tray

TrifaseSequenza di faseMancanza di fase

1 scambio

480 V/AC

Relè di monitoraggio 220 - 240 V/AC 1 scambio Finder 70.11.8.230.2022 Tray 5 pz.

Articolo n°:2177296

10 A

Tray

MonofaseSovratensioneCampo di sovratensione/sottotensione (sovratensione + sottotensione)Memoria errori di tensionamento (selezionabile)

1 scambio

240 V/AC

Relè di monitoraggio 380 - 415 V/AC 1 scambio Finder 70.31.8.400.2022 Tray 5 pz.

Articolo n°:2177297

6 A

Tray

Monitoraggio rete trifaseSottotensioneSovratensioneCampo di sovratensione/sottotensione (sovratensione + sottotensione)Memoria errori di tensionamento (selezionabile)Sequenza di faseMancanza di fase

1 scambio

415 V/AC

Relè di monitoraggio 380 - 415 V/AC 1 scambio Finder 70.41.8.400.2030 Tray 5 pz.

Articolo n°:2177298

6 A

Tray

Monitoraggio rete trifaseControllo del conduttore N (selezionabile)Campo di sovratensione/sottotensione (sovratensione + sottotensione)Mancanza di faseSequenza di faseAsimmetria di fasePause N-conduttori

1 scambio

415 V/AC

Relè di monitoraggio 380 - 415 V/AC 2 scambi Finder 70.42.8.400.2032 Tray 5 pz.

Articolo n°:2177523

8 A

Tray

2 scambi

415 V/AC

Relè di monitoraggio 208 - 480 V/AC 1 scambio Finder 70.61.8.400.0000 Tray 1 pz.

Articolo n°:3209654

6 A

Tray

TrifaseSequenza di faseMancanza di fase

1 scambio

480 V/AC

Relè di monitoraggio 220 - 240 V/AC 1 scambio Finder 70.11.8.230.2022 Tray 1 pz.

Articolo n°:3209774

10 A

Tray

MonofaseSovratensioneCampo di sovratensione/sottotensione (sovratensione + sottotensione)Memoria errori di tensionamento (selezionabile)

1 scambio

240 V/AC

Relè di monitoraggio 380 - 415 V/AC 1 scambio Finder 70.31.8.400.2022 Tray 1 pz.

Articolo n°:3209775

6 A

Tray

Monitoraggio rete trifaseSottotensioneSovratensioneCampo di sovratensione/sottotensione (sovratensione + sottotensione)Memoria errori di tensionamento (selezionabile)Sequenza di faseMancanza di fase

1 scambio

415 V/AC

Documenti & Download

Scheda tecnica

Scheda tecnica 503242 Relè di monitoraggio 208 - 480 V/AC 1 scambio Finder 70.61.8.400.0000 Pezzo 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 503242 Relè di monitoraggio 208 - 480 V/AC 1 scambio Finder 70.61.8.400.0000 Pezzo 1 pz.

Descrizione

Universalmente regolabile con tutte le tensioni nominali di corrente trifase da 208 a 480 V (50/60 Hz). Monitoraggio della caduta di fase anche in caso di tensione inversa. Logica a sicurezza positiva - apre il contatto NO al riconoscimento dell'errore. Modello stretto - larghezza 17,5 mm.
