Acquista Relè di monitoraggio 230 V/AC (max) 2 scambi Metz Connect 1103160522 1 pz. da Conrad

Relè di protezione motore con morsetti a vite e LED per l'indicazione di tensione e guasto. Adatto alla protezione di motori elettrici.

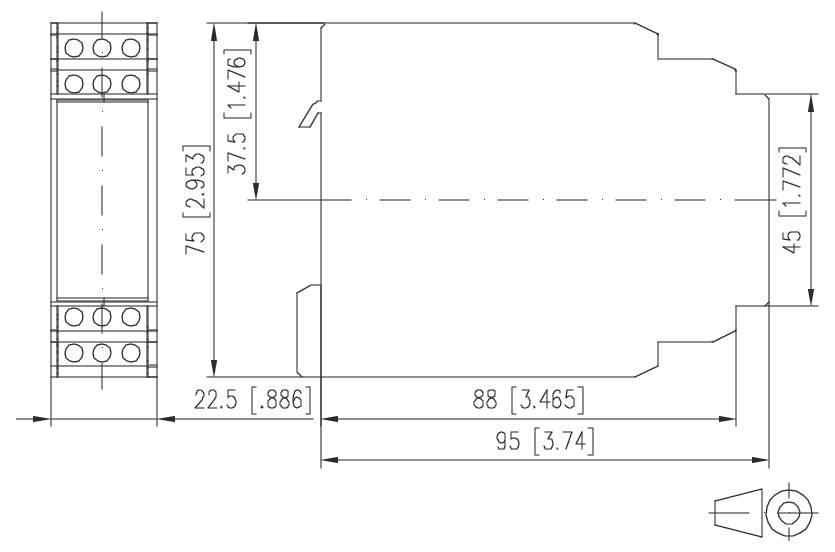

Disegno tecnico quotato di una parte meccanica, che mostra le viste laterale e frontale con misurazioni in millimetri e pollici.

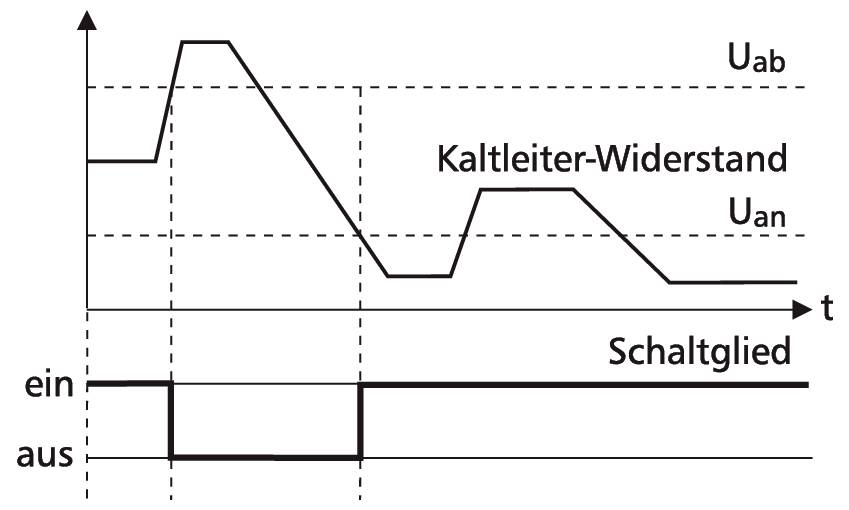

Diagramma sulla resistenza del conduttore freddo: andamento di Uab e Uan nel tempo t con elemento di commutazione acceso/spento; la tensione sale, scende e commuta tra due livelli.

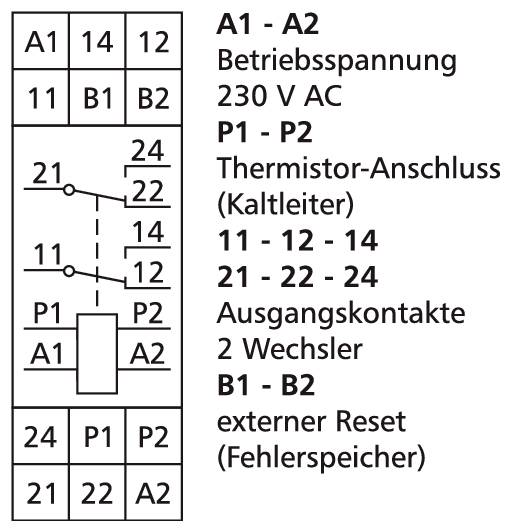

Schema elettrico di un modulo relè: Tensione di esercizio 230 V AC, collegamento termistore P1-P2, due contatti commutatori in uscita 11-12-14 e 21-22-24, reset esterno B1-B2.

1/4

Tipo prodotto

Relè di monitoraggio

Funzioni

Monitoraggio PTC

Voltaggio Max.

230 V/AC

Tipo contatto

2 scambi

Tensione di commutazione max

230 V/AC

Scheda tecnica (PDF)

Disponibile a breve

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (44,25 € / Pezzo)

44,25 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Relè di monitoraggio TMR-E12 con memoria errori, 230 V CA, 2 contatti di commutazione

Highlights & Dettagli

Relè di misuraRelè di sorveglianzaMonitoraggio protezione motoreMonitoraggio cinghia trapezoidaleBTR Netcom

Dati tecnici

Gruppo di prodotti: Automazione degli edifici
Tipo di prodotto: Relè di monitoraggio delle fasi
Colore: Multicolore
Classe di protezione (codice IP): IP40
Temperatura di esercizio min: 0 °C
Temperatura di esercizio max: 55 °C
Altezza: 11,8 cm
Larghezza: 4,6 cm
Profondità: 7,6 cm
Peso: 161 g
Altezza imballo: 0 mm
Larghezza imballo: 0 mm
Profondità imballo: 0 mm
Peso imballo: 0 kg

Tipo prodotto: Relè di monitoraggio

Tipo: 1103160522

Funzioni: Monitoraggio PTC

Caratteristiche: con tasto di prova

Tensione di esercizio: 230 V/AC

Voltaggio Max.: 230 V/AC

Tensione d'esercizio: 230 V/AC (max)

Tipo contatto: 2 scambi

Tensione di commutazione max: 230 V/AC

Collegamento: Morsetto a vite

: IP40

Min. temperatura: 0 °C

Temperatura max.: +55 °C

Larghezza: 22.50 mm

Altezza: 75 mm

Profondità: 95 mm

Dim.: (L x A x P) 22.50 x 75 x 95 mm

Contenuto: 1 pz.

Peso: 150 g

Colore: Grigio

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2860481 Relè di monitoraggio 230 V/AC (max) 2 scambi Metz Connect 1103160522 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2860481 Relè di monitoraggio 230 V/AC (max) 2 scambi Metz Connect 1103160522 1 pz.

Descrizione

Il relè del termistore viene utilizzato come relè di protezione per i motori contro il sovraccarico termico (riscaldamento non consentito). Questo riscaldamento può verificarsi a causa di un sovraccarico meccanico sull'albero o durante il funzionamento del motore con tensioni non consentite. Come sensore viene utilizzato un conduttore a freddo (PTC), che viene posizionato possibilmente sulla parte del motore che si riscalda maggiormente in caso di sovraccarico (ad es. Integrato nell'avvolgimento del motore). Il dispositivo è utilizzabile anche con motori in cui è integrato un interruttore termico. Memoria errori integrata con pulsante di reset frontale, o collegamento di un pulsante di reset esterno (morsetti B1 - B2)., varianti:, 230 V AC o 24 V AC/DC, 1 commutatore o 2 contatti di commutazione.

Testo tradotto automaticamente
