Acquista Relè di monitoraggio 24 - 400 V/AC 1 scambio tele G2IM5AL10 1 pz. da Conrad

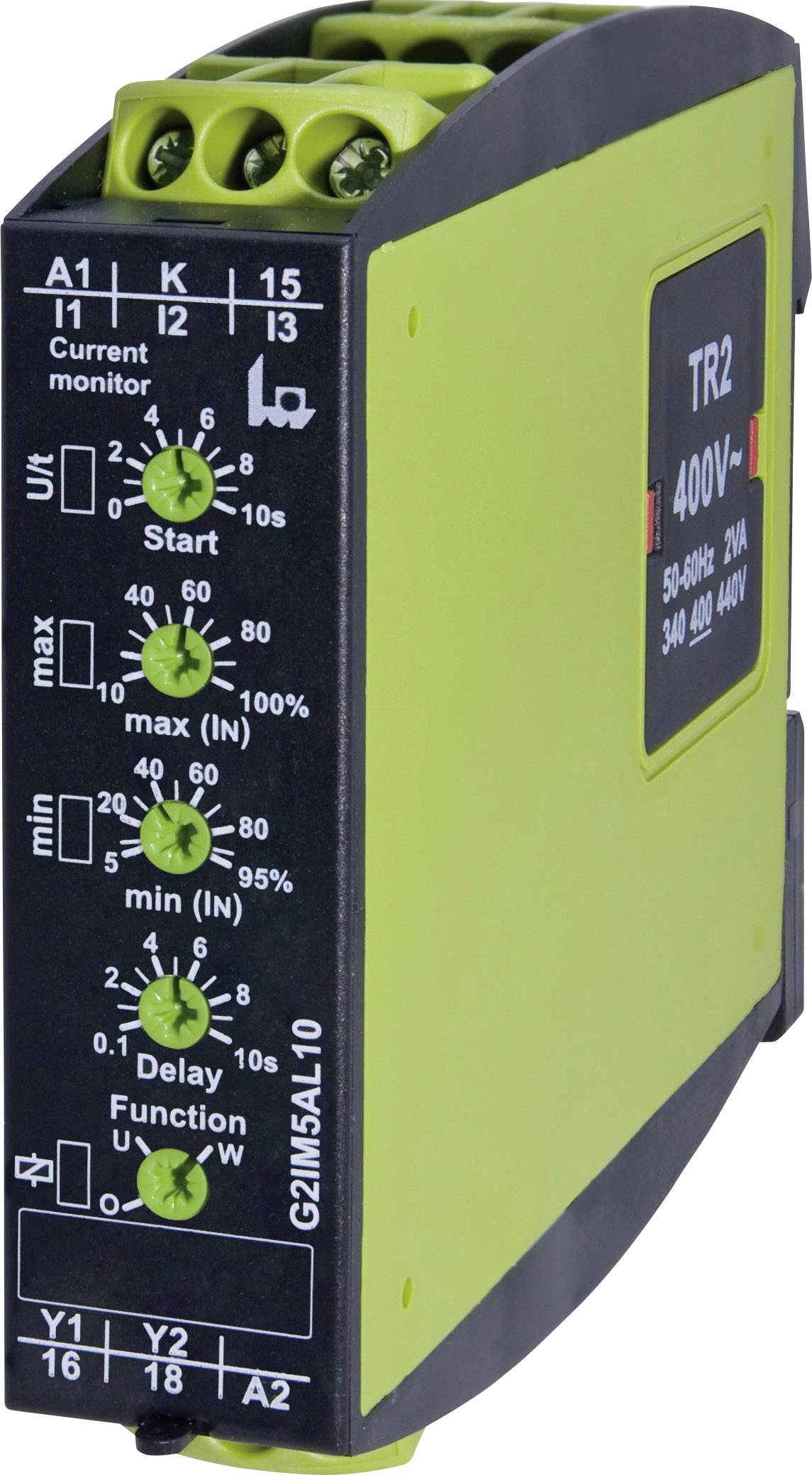

'Relè temporizzatore elettronico TR2, 400V, con manopole verdi per avvio, massimo, minimo, ritardo. Funzione e tensione indicate sull'etichetta.'

Disegno tecnico di un modulo di alimentazione con dimensioni: 103 mm di lunghezza, 90 mm di altezza, 22,5 mm di larghezza. Diverse viste rappresentate.

1/2

Tipo prodotto

Relè di monitoraggio

Funzioni

Monofase

Corrente

Voltaggio Max.

400 V/AC

Tipo contatto

1 scambio

Tensione di commutazione max

250 V/AC

Scheda tecnica (PDF)

Consegna entro Gio. 1 Ott.

51 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (90,16 € / Pezzo)

90,16 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Serie GAMMA - Relè di monitoraggio

Ampio spazio per morsetti con morsetti imperdibili
Potenziometro raso a livello frontale
Alimentazione elettrica flessibile su moduli plug-in

Dati tecnici

Tensione ad impulso di corrente nominale 4 kV
Protezione da scariche: in conformità con VBG4
Montaggio: su guide profilo TS35

Tipo prodotto: Relè di monitoraggio

Tipo: G2IM5AL10

Ampiezza della misura: 20 mA
1 A
5 A

Funzioni: Monofase
Corrente

Voltaggio operativo Min.: 24 V/AC

Voltaggio Max.: 400 V/AC

Tensione d'esercizio: 24 - 400 V/AC

Tipo contatto: 1 scambio

Tensione di commutazione max: 250 V/AC

Corrente di commut. max.: 5 A

Max. potenza di commutazione: 1250 VA

: IP40

Min. temperatura: -25 °C

Temperatura max.: +55 °C

Larghezza: 22.5 mm

Altezza: 90 mm

Profondità: 103 mm

Dim.: (L x A x P) 22.5 x 90 x 103 mm

Contenuto: 1 pz.

Modello: Monitoraggio di tensione monofase

Potenza di commutazione: 5 A/250 V/AC (1250 VA)

Tipo: G2IM5AL10

Temperatura ambiente: -25 - +55 °C

Intervallo di misura: (DC o seno di AC 16,6 - 400 Hz) 20 mA/1 A/5 A

Categoria di misurazione: III

Tensione d'esercizio: 24 - 400 V/AC

Documenti & Download

Scheda tecnica

Scheda tecnica 505884 Relè di monitoraggio 24 - 400 V/AC 1 scambio tele G2IM5AL10 1 pz.

Dichiarazione di conformità

Dichiarazione di conformità 505884 Relè di monitoraggio 24 - 400 V/AC 1 scambio tele G2IM5AL10 1 pz.

Descrizione

Il relè di monitoraggio della serie di prodotti a marca WatchDog offre una funzionalità ancora maggiore nel nuovo alloggiamento. Perfezionato dentro e fuori in modo innovativo e coerente - facile da usare, salvaspazio, orientato agli standard internazionali. L'apparecchio, in un alloggiamento sottile di appena 22,5 mm, offre un montaggio semplice e veloce, dei pratici morsetti, un elevato numero di elementi di utilizzo e di segnalazione, un'attenzione costante alla posizione del relè (in stato di manovra il relè è eccitato) e alla visualizzazione. L'alimentazione della tensione avviene con i moduli di alimentazione disponibili come accessori (AC 230 o 400 V) o tramite la tensione di misurazione. Queste funzioni garantiscono un adattamento ottimale all'applicazione e facilitano la messa in esercizio. Descrizione breve del tipo G2IM5AL10: sovratensione, sottotensione o finestra con valori soglia regolabili o isteresi · Memoria errori selezionabile · Collegamento con ponte per l'avviamento e tempo di ritardo di innesto regolabili separatamente · Grandezza di misurazione DC o AC sinus (16,6 - 400 Hz) · Alimentazione a scelta tramite il modulo di potenza (vedere gli accessori).
